W806

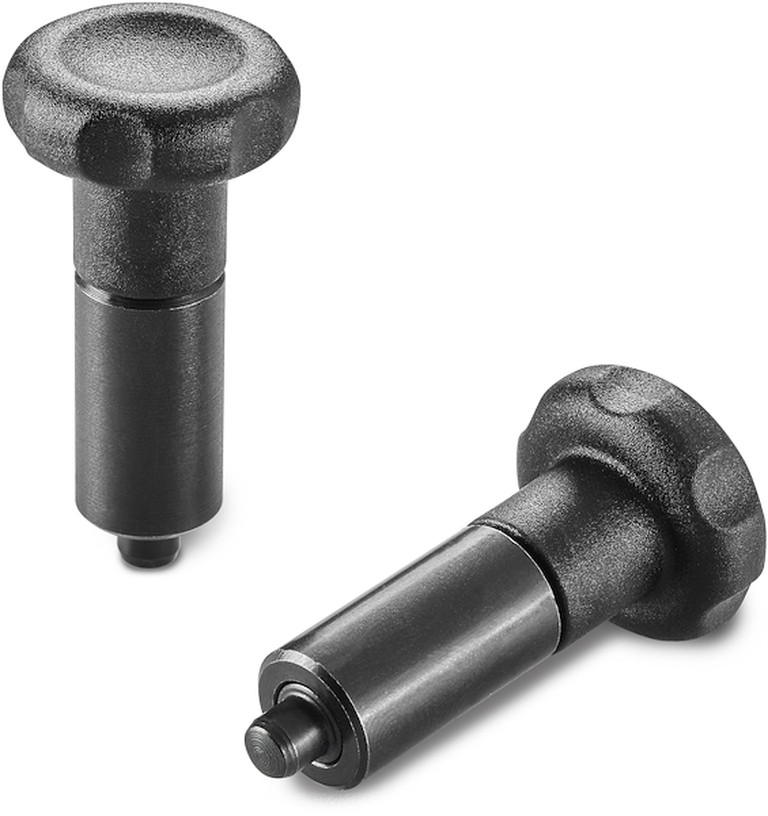

ШТИФТ СТОПОРНЫЙ ГЛАДКИЙ СВАРИВАЕМЫЙ ИЗ ВОРОНЕНОЙ СТАЛИ С РУЧКОЙ
Стопорные штифты с гладким корпусом и другими видами крепления
Материалы:
(4) Лопастная ручка из усиленного полиамида.
Устойчивость к маслам и жирам.
Поверхность:
(4) Сатинирован.
(1-2) Гладк.
Цвет:
(4) Черный (Ral 9011).
(1-2) Черн. воронен.

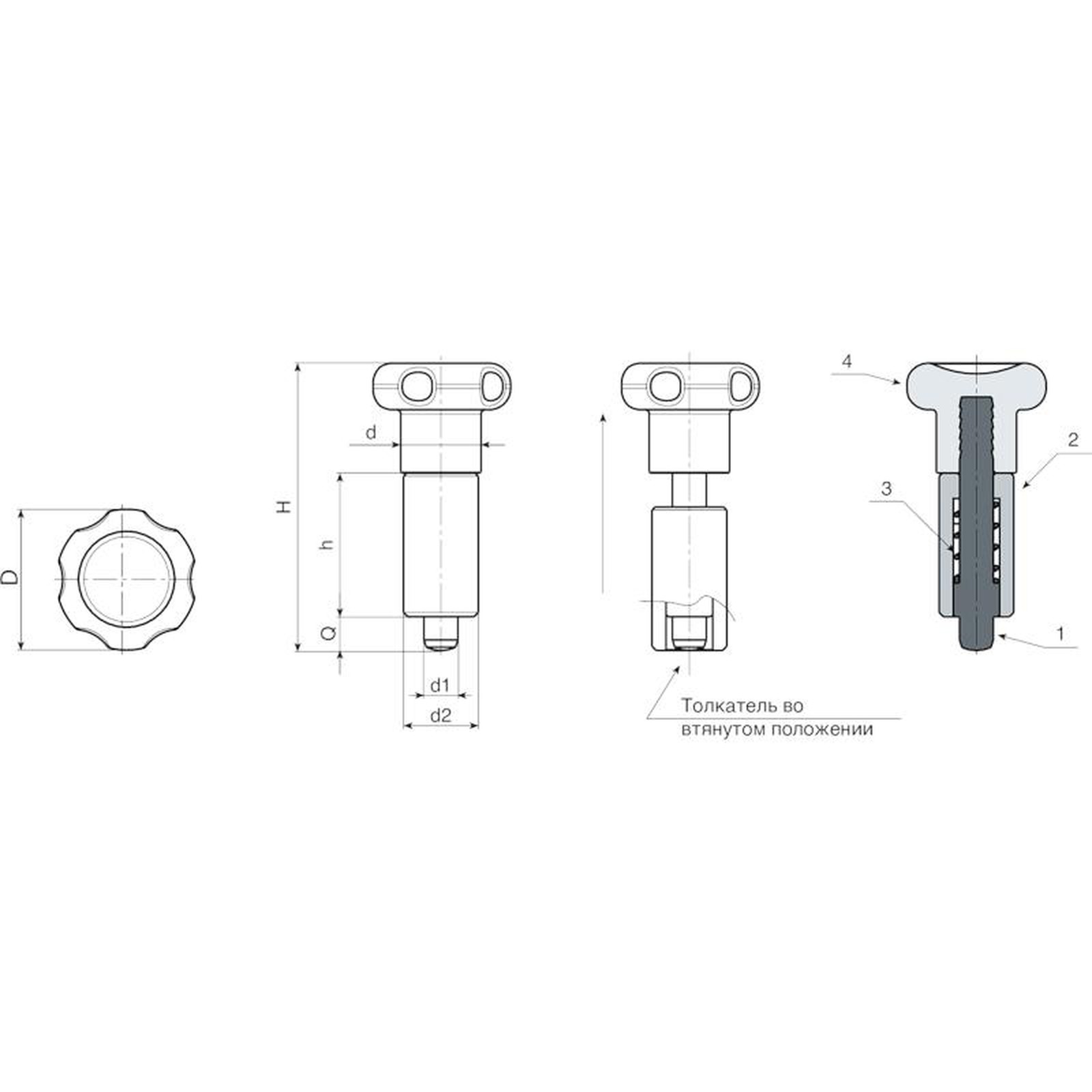

Вставки:
(3) Пружина из оцинкованной стали.
(2) Гладкий корпус с отверстием из свариваемой стали.
(1) Штырь штифта стопорного из закаленной высокопрочной стали.
ВНИМАНИЕ:
> Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
Специальные Запросы:
По запросу, при наличии объемов, ручка может изготавливаться другого цвета, согласно таблице цветов.
ВНИМАНИЕ:
Во избежание проблем во время приварки стального корпуса к оборудованию, штифт поставляется с демонтированной пластиковой ручкой. Ручку следует завинчивать после остывания детали.
| Код | Арт. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|
| W806.0001 | W806.Q0501 | 22 | 45 | 22 | 12 | 12 | 5 | 5 | 23 |
| W806.0002 | W806.Q0601 | 27 | 54 | 26 | 14 | 14 | 6 | 6 | 40 |
| W806.0003 | W806.Q0801 | 33 | 68 | 34 | 18 | 19 | 8 | 8 | 84 |
