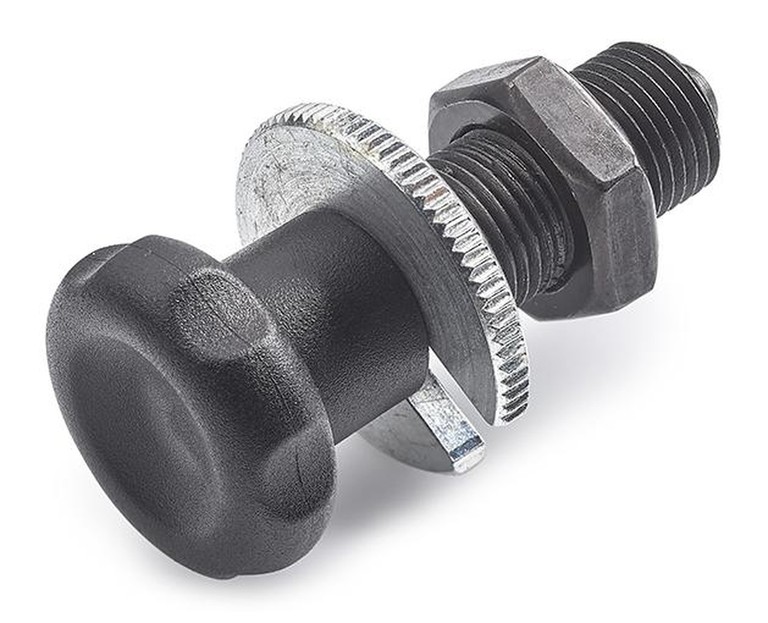

W804
ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С РУЧКОЙ, БЕЗ НАКИДНОЙ ГАЙКИ
Штифты стопорные резьбовые с мелким шагом - с ручкой
Материалы:
(3) Пружина из нержавеющей стали (AISI 301).
(4) Лопастная ручка из усиленного полиамида. Не снимаемая. Устойчивость к маслам и жирам.
W804:
(2) Резьбовой корпус из высокопрочной стали, с гнездом под ключ
(1) Штырь штифта стопорного из закаленной высокопрочной стали.
W804CIN:
(2) Резьбовой корпус из нержавеющей стали (AISI 303), с гнездом под ключ
(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
Поверхность:
(4) Сатинирован.
(1-2) Гладк.
Цвет:
(4) Черный (Ral 9011).
W804:
(1-2) Воронен.
W804CIN:
(1-2) Натуральн.
Монтажный ключ:

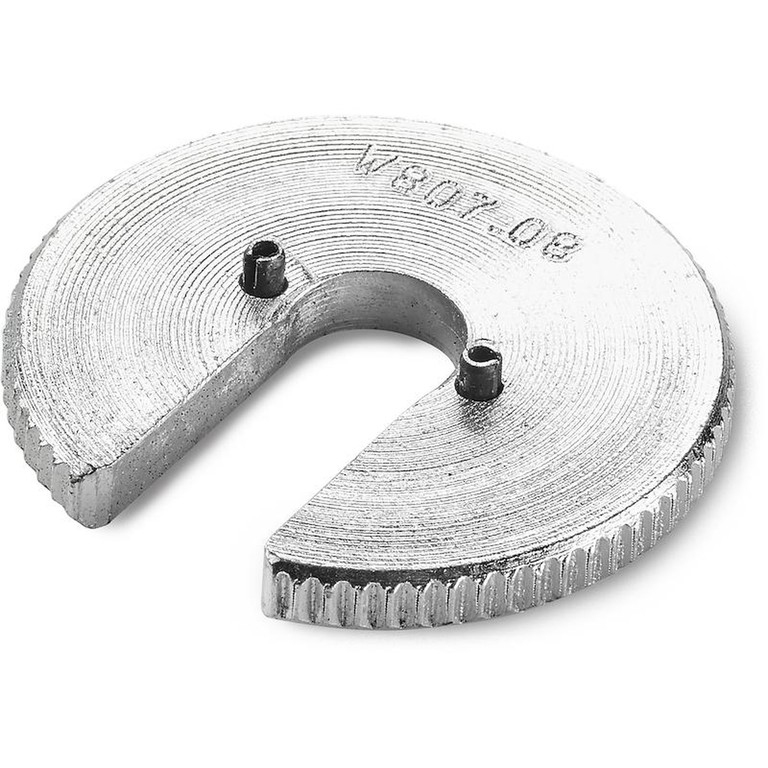

По запросу поставляется монтажный ключ, код W807.
ВНИМАНИЕ:
> Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
Специальные Запросы:
По запросу, при наличии объемов, ручка может изготавливаться другого цвета, согласно таблице цветов.
По запросу возможна поставка монтажных ключей.
Версия W804 - из вороненой стали

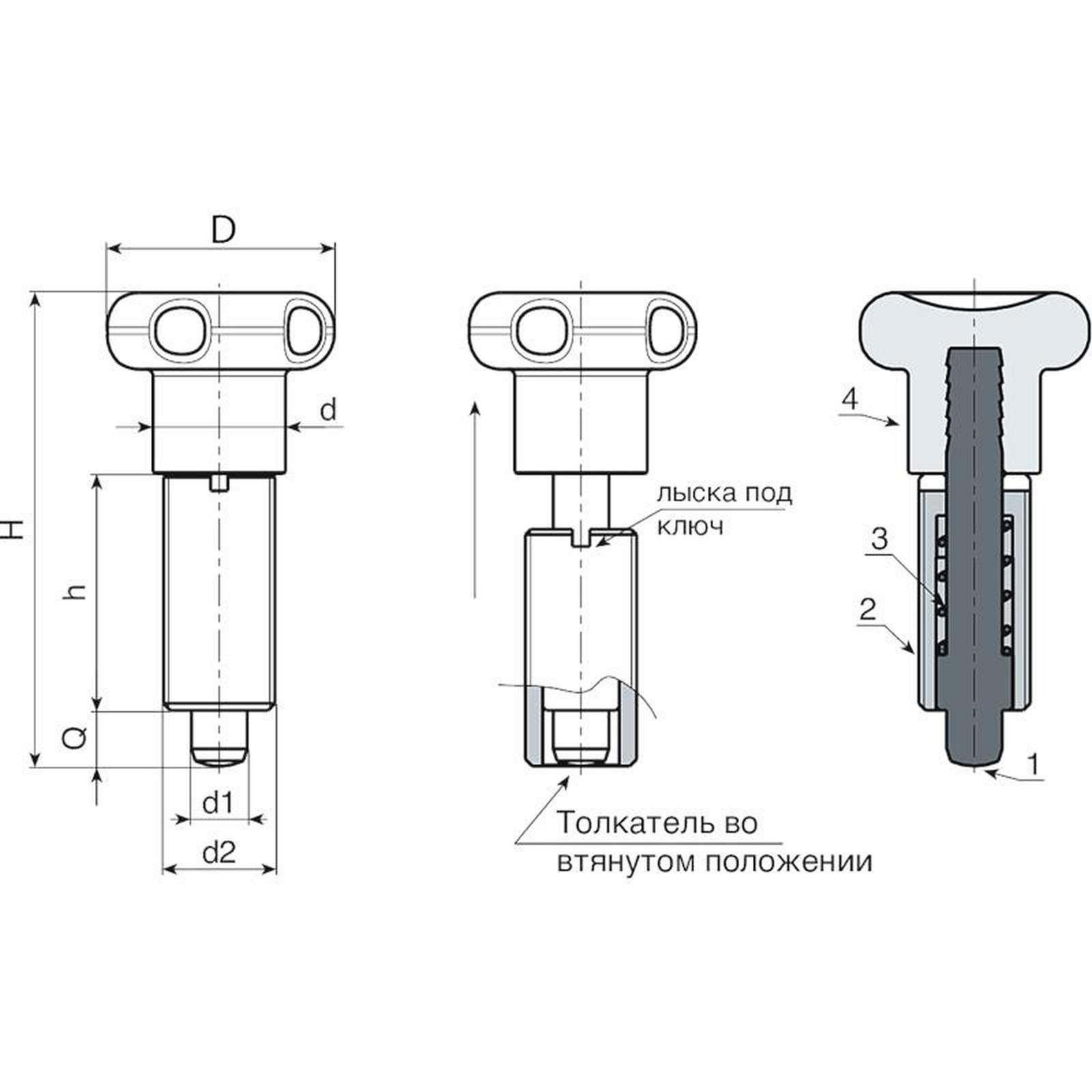

| Код | Арт. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Вес (г) | Ключ |
|---|---|---|---|---|---|---|---|---|---|---|
| W804.0005 | W804.Q0501 | 22 | 45 | 22 | M10x1 | 12 | 5 | 5 | 16 | W807.05 |
| W804.0006 | W804.Q0601 | 27 | 54 | 26 | M12x1,5 | 14 | 6 | 6 | 28 | W807.06 |
| W804.0007 | W804.Q0801 | 33 | 68 | 34 | M16x1,5 | 19 | 8 | 8 | 64 | W807.08 |
| W804.0008 | W804.Q1001 | 33 | 79 | 43 | M20x1,5 | 19 | 10 | 10 | 113 | W807.10 |
Версия W804 CIN - из нержавеющей стали (AISI 303)
| Код | Арт. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Вес (г) | Ключ |
|---|---|---|---|---|---|---|---|---|---|---|
| W804.0001 | W804.I0501CIN | 22 | 45 | 22 | M10x1 | 12 | 5 | 5 | 16 | W807.05 |
| W804.0002 | W804.I0601CIN | 27 | 54 | 26 | M12x1,5 | 14 | 6 | 6 | 28 | W807.06 |
| W804.0003 | W804.I0801CIN | 33 | 68 | 34 | M16x1,5 | 19 | 8 | 8 | 64 | W807.08 |
| W804.0004 | W804.I1001CIN | 33 | 79 | 43 | M20x1,5 | 19 | 10 | 10 | 113 | W807.10 |
