W796
ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ СТАЛИ С РУЧКОЙ - С ГАЙКОЙ
Штифты стопорные резьбовые с крупным шагом - с ручкой

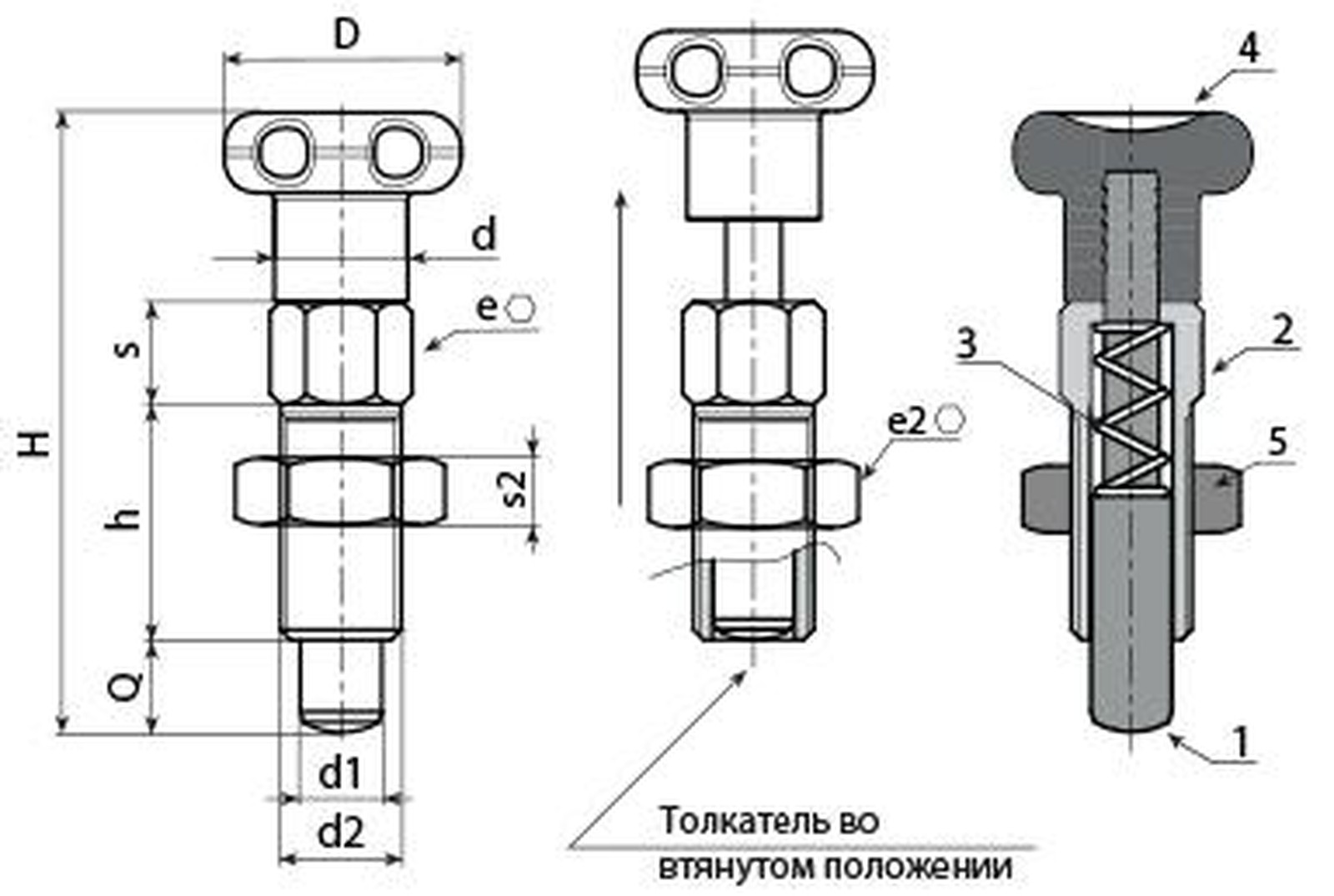

Материалы:
(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(3) Пружина из нержавеющей стали (AISI 302).
(4) Лопастная ручка из усиленного полиамида. Не снимаемая. Устойчивость к маслам и жирам.
W796:
(2) Корпус штифта резьбовой, из автоматной стали.
(5) Блокирующая резьбовая стальная гайка (UNI 5589).
W796 CIN:
(2) Корпус штифта резьбовой, из нержавеющей стали (AISI 303).
(5) Блокирующая резьбовая гайка из нержавеющей стали (AISI 304) (UNI 5589).
Поверхность:
(4) Сатинирован.
(1-2-5) Гладк.
Цвет:
(4) Черный (Ral 9011).
W796:
(2-5) Оцинкован.
W796 CIN:
(1-2-5) Натуральн.
ВНИМАНИЕ:
> Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
> Гайка поставляется монтированной.
Специальные Запросы:
По специальному запросу гайка может быть поставлена в разобранном виде.

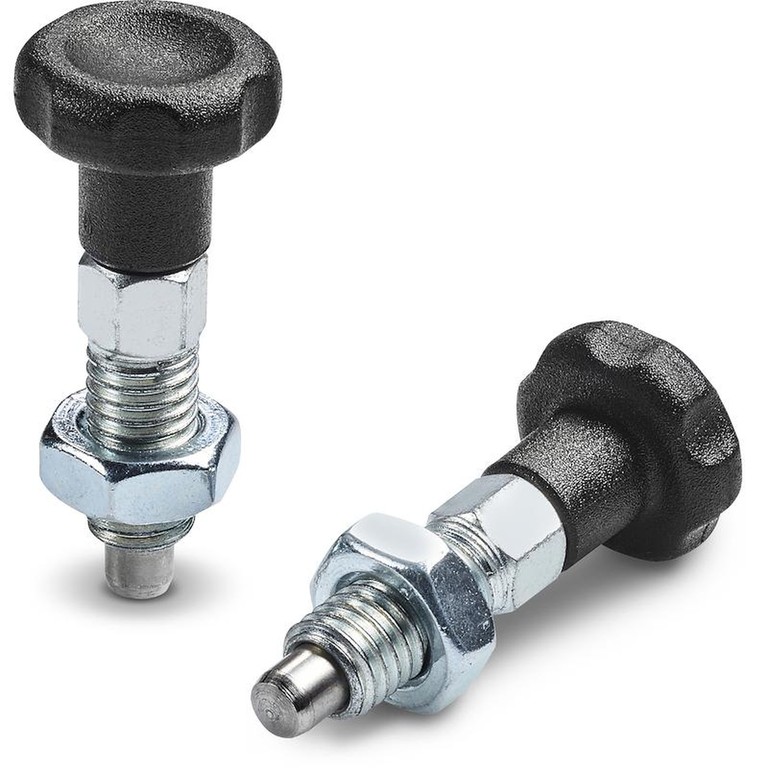

Версия W796 - из оцинкованной стали
| Код | Арт. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W796.0001 | W796.J0401 | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 10 | 4 | 4 | 4 | 5 |
| W796.0003 | W796.J0501 | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 11 |
| W796.0005 | W796.J0601 | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 23 |
| W796.0007 | W796.J0801 | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 38 |

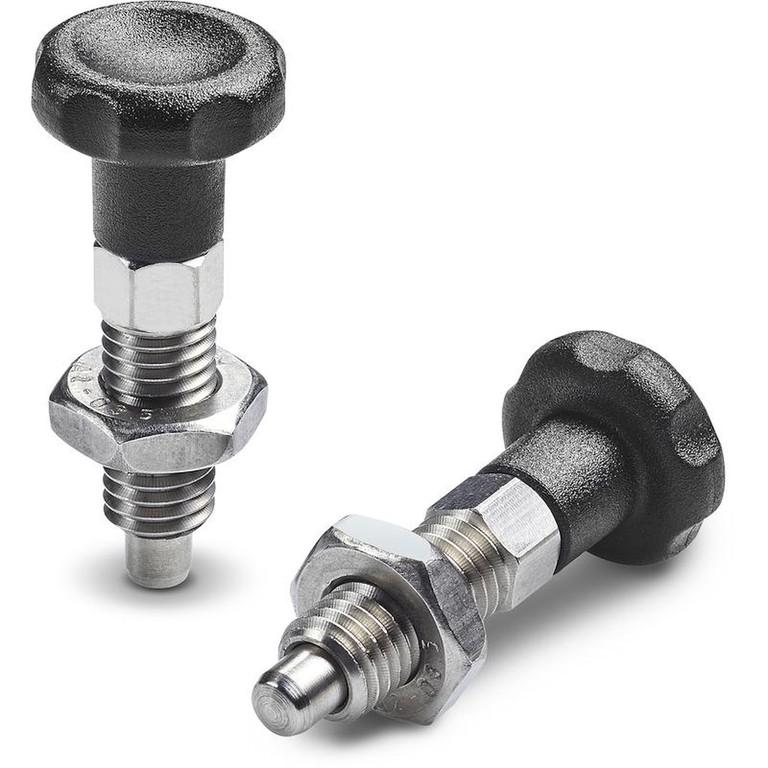

Версия W796 CIN - из нержавеющей стали (AISI 303)
| Код | Арт. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W796.0002 | W796.J0401CIN | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 10 | 4 | 4 | 4 | 5 |
| W796.0004 | W796.J0501CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 11 |
| W796.0006 | W796.J0601CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 23 |
| W796.0008 | W796.J0801CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 38 |
