W780
ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ КОРОТКИЙ ИЗ СТАЛИ С РУЧКОЙ
Штифты стопорные резьбовые с мелким шагом - с ручкой

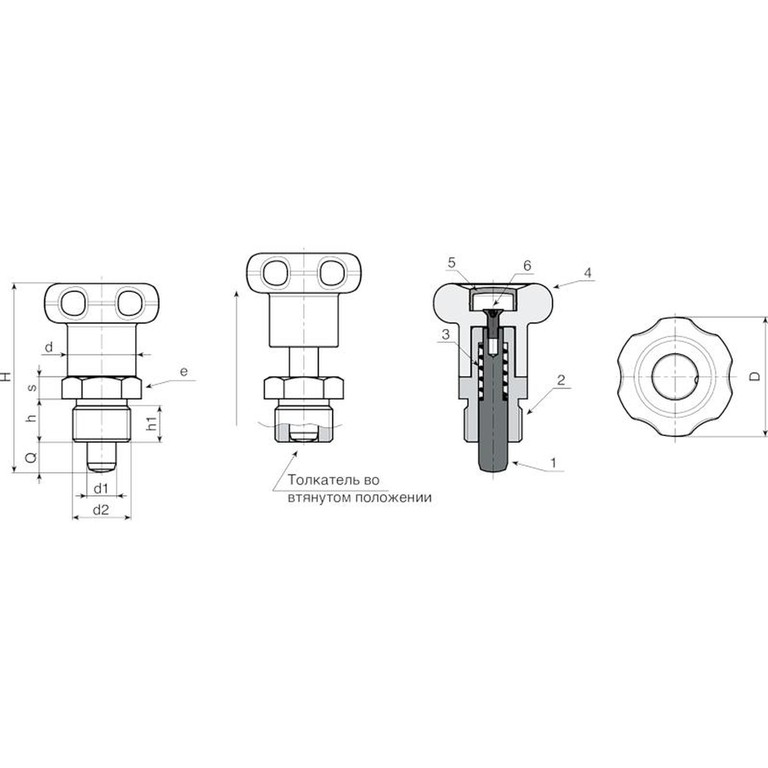

Материалы:
(4) Лопастная ручка из усиленного полиамида. Не снимаемая. Устойчивость к маслам и жирам.
(5) Центральная пробка из полиамида. Устойчивость к маслам и жирам.
W780:
(3) Пружина из оцинкованной стали.
(2) Гайка шестигранная накидная резьбовая из высокопрочной стали.
(1) Штырь штифта стопорного из закаленной высокопрочной стали.
(6) Винт крепления ручки из оцинкованной стали (ISO 7046).
W780CIN:
(3) Пружина из нержавеющей стали (AISI 301).
(2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).
(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(6) Винт крепления ручки из оцинкованной стали (ISO 7046).
Поверхность:
(4-5) Сатинирован.
(1-2-3) Гладк.
Цвет:
(4) Черный (Ral 9011).
(5) Серый (RAL 7035).
W780:
(1-2) Воронен.
W780CIN:
(1-2) Натуральн.
ВНИМАНИЕ:
> Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
Специальные Запросы:
По запросу, при наличии объемов, ручка может изготавливаться другого цвета, согласно таблице цветов.
Версия W780 - из вороненой стали

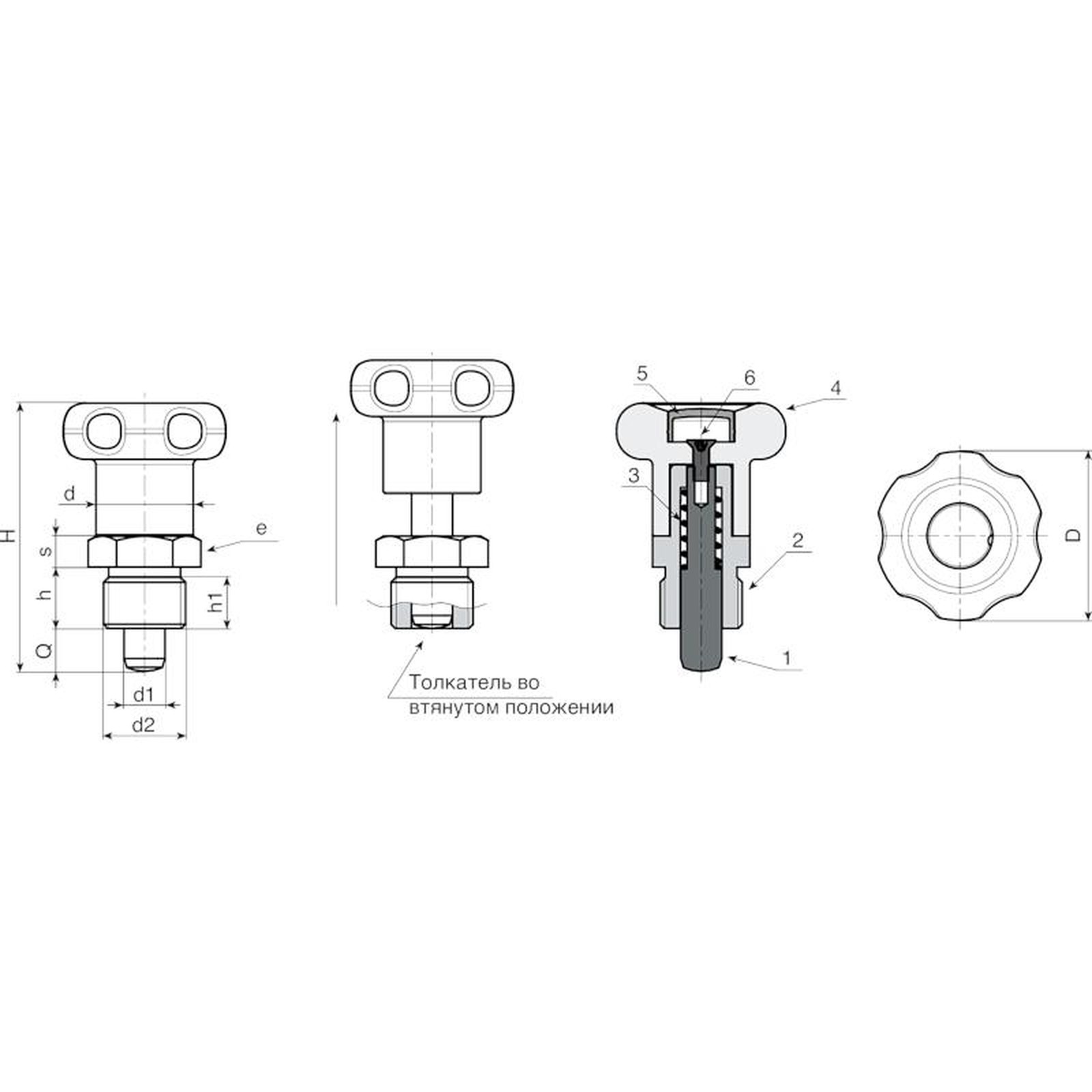

| Код | Арт. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W780.0003 | W780.Q0601 | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 6 | 6 | 31 |
| W780.0004 | W780.Q0801 | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 8 | 8 | 57 |
Версия W780 CIN - из нержавеющей стали (AISI 303)
| Код | Арт. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W780.0001 | W780.I0601CIN | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 6 | 6 | 31 |
| W780.0002 | W780.I0801CIN | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 8 | 8 | 57 |
