W738CIN

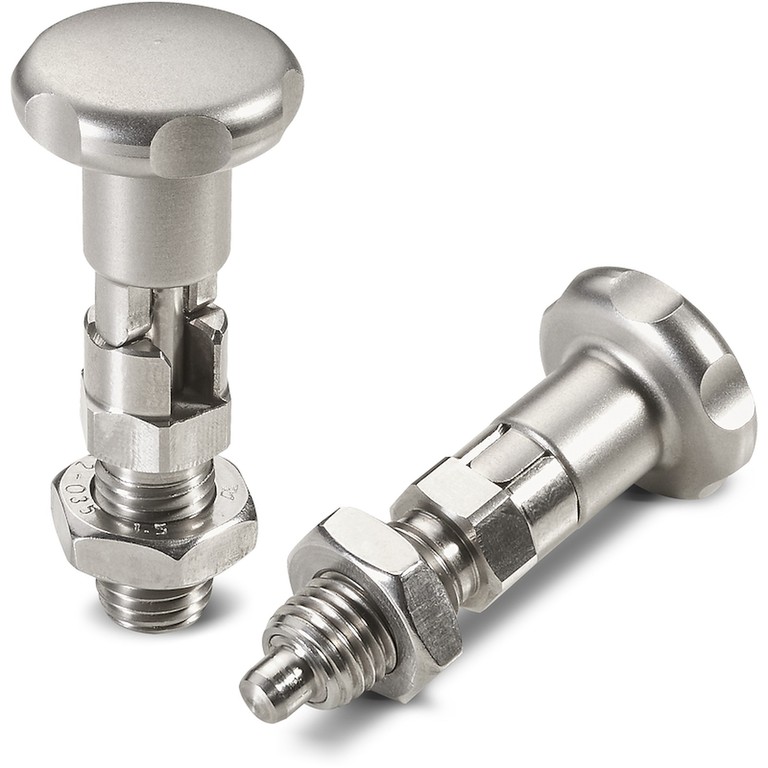

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ ЦЕЛЬНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ С РУЧКОЙ И ФИКСАТОРОМ, С ГАЙКОЙ
Штифты стопорные резьбовые с крупным шагом - из цельной нержавеющей стали

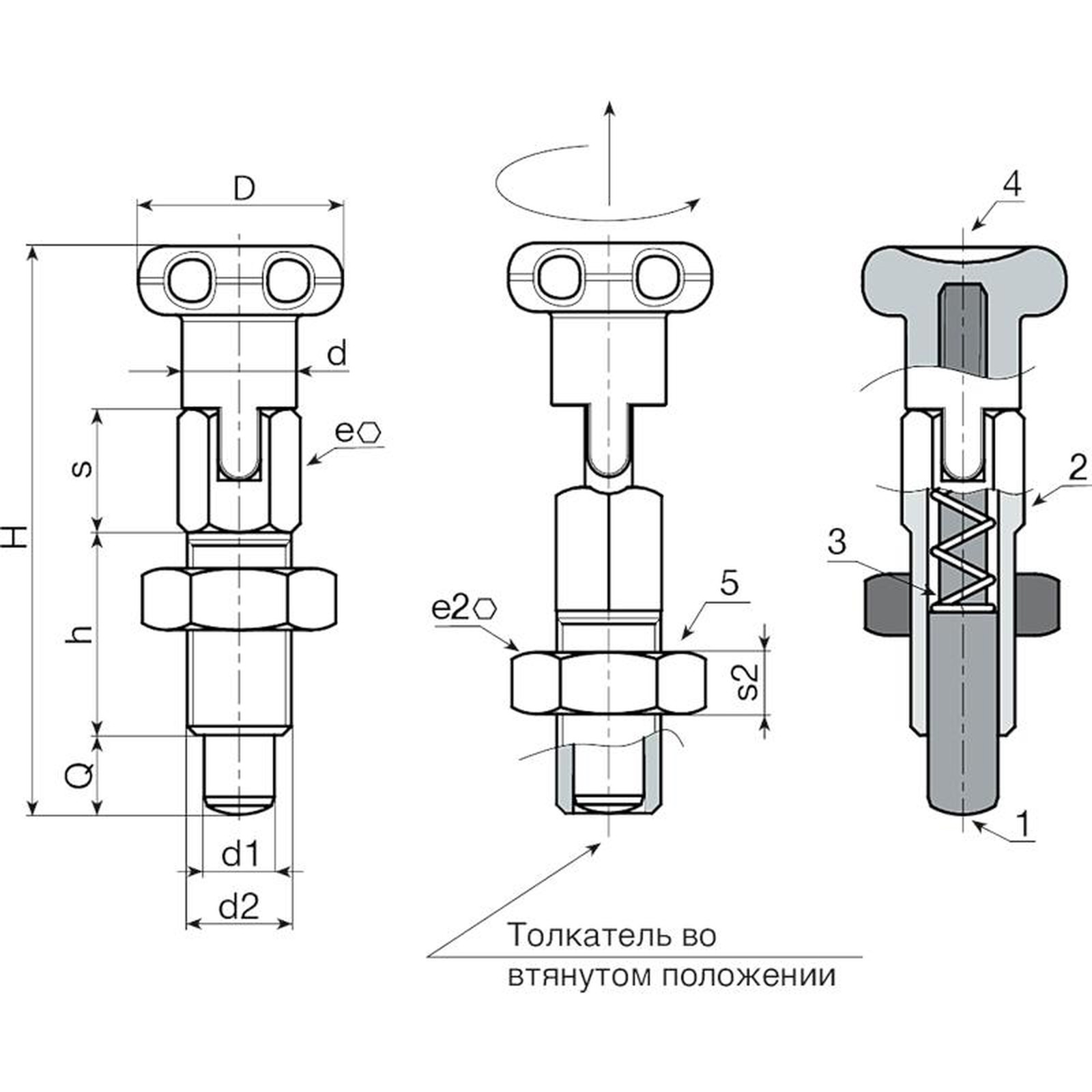

Материалы:
(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(2) Корпус штифта резьбовой, с фиксатором, из нержавеющей стали (AISI 303).
(3) Пружина из нержавеющей стали (AISI 301).
(4) Выточенная лопастная ручка из нержавеющей стали (AISI 303).
(5) Блокирующая резьбовая гайка из нержавеющей стали (AISI 304) (UNI 5589).
Поверхность:
Сатинирован.
Цвет:
Натуральн.
ВНИМАНИЕ:
> Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
> Гайка поставляется монтированной.
Специальные Запросы:
По запросу штифт стопорный может поставляться в полностью разобранном виде.
По специальному запросу гайка может быть поставлена в разобранном виде.
Версия W738 CIN - с гайкой
| Код | Арт. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W738.0001 | W738.I05CIN | 18 | 9 | 46 | 16 | 8 | 10 | M08 | 13 | 5 | 5 | 5 | 26 |
| W738.0002 | W738.I06CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 71 |
| W738.0003 | W738.I08CIN | 24 | 13 | 66 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 110 |
