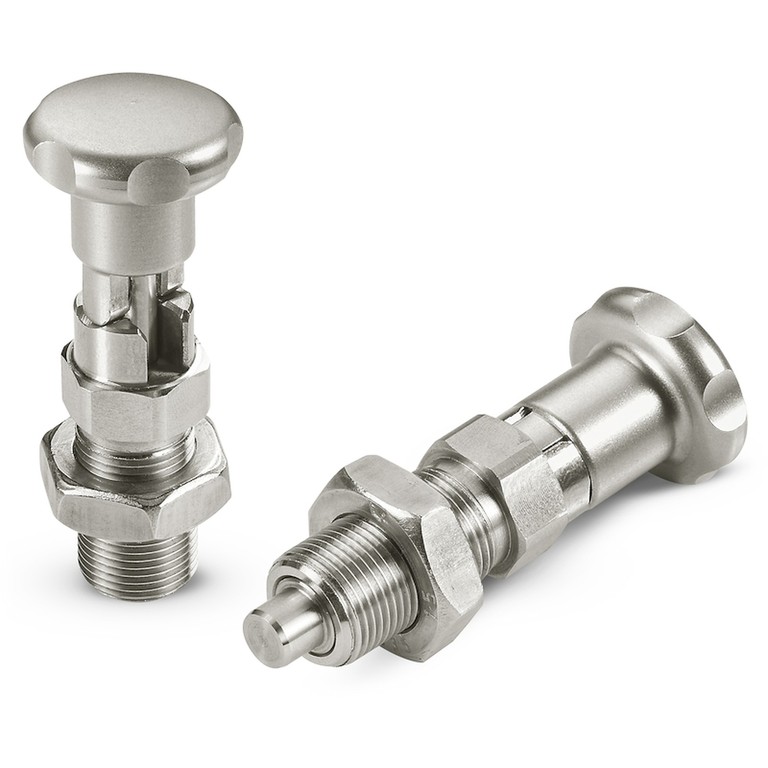

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ ИЗ ЦЕЛЬНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ С РУЧКОЙ И ФИКСАТОРОМ, С ГАЙКОЙ
Штифты стопорные резьбовые с мелким шагом - из цельной нержавеющей стали
Материалы:
(1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
(2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).
(3) Пружина из нержавеющей стали (AISI 301).
(4) Выточенная лопастная ручка из нержавеющей стали (AISI 303).
(5) Крепежный винт из нержавеющей стали (AISI 304).
Поверхность:
Сатинирован.
Цвет:
Натуральн.
ВНИМАНИЕ:
> Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
> Гайка поставляется монтированной.
Специальные Запросы:
По запросу, при наличии объемов, штифт стопорный может поставляться в полностью разобранном виде.
По специальному запросу гайка может быть поставлена в разобранном виде.

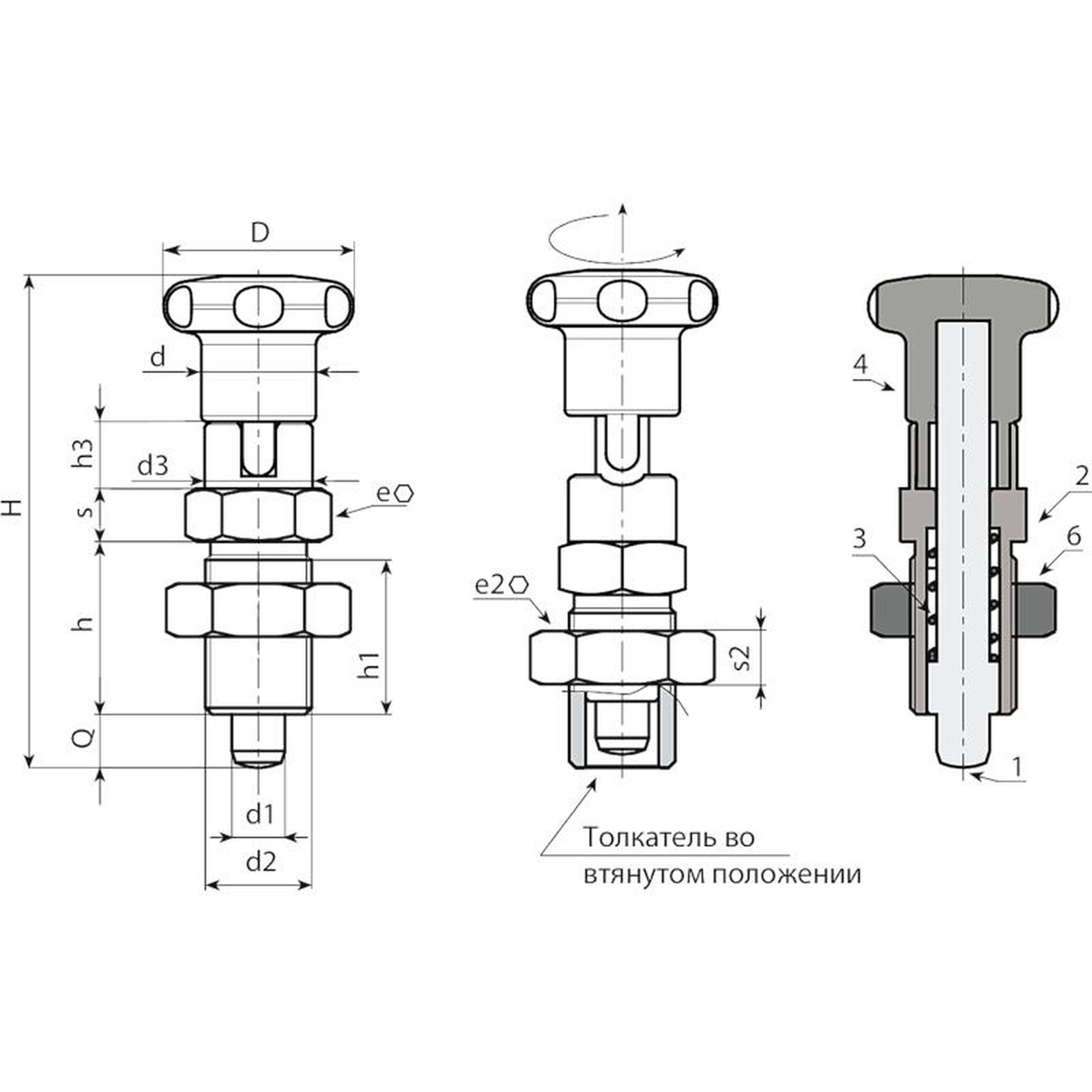

Версия W723 CIN - с гайкой
| Код | Арт. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W723.0001 | W723.I0501CIN | 22 | 52 | 17 | 15 | 6.5 | 12 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | - |
| W723.0002 | W723.I0601CIN | 27 | 61 | 20 | 18 | 7.5 | 14 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | - |
| W723.0004 | W723.I0801CIN | 32 | 77 | 26 | 23 | 9.5 | 19 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | - |
| W723.0005 | W723.I1001CIN | 33 | 90 | 33 | 30 | 11.5 | 19 | M20x1,5 | 20 | 22 | 10 | 30 | 9 | 10 | 10 | 240 |
