P910
ОПОРА МАЛЕНЬКАЯ С ШАРНИРНЫМ СТЕРЖНЕМ ТИПА B ИЗ СТАЛИ С ШАРОВОЙ ГОЛОВКОЙ 15 И ПРОТИВОСКОЛЬЗЯЩИМ ОСНОВАНИЕМ
Опоры из пластика - с шарнирным стержнем + противоскользящее основание
Материалы:
Усиленный полиамид. Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный(RAL 9011).
Вставки:
Шарнирный резьбовой стержень (шаровая головка 15) с фрезерованной лыской под ключ (тип B) из оцинкованной стали (допуск резьбы 6g).
Противоскользящее основание:
Противоскользящее основание из термопластичной резины SBS, твердость 75 Shore, черного цвета RAL 9011. Устойчивость к маслам и жирам. Устанавливается вдавливанием.
Специальные запросы:
По запросу, при наличии объемов, вставки могут изготавливаться длиной под заказ.
По запросу, при наличии объемов, опора может изготавливаться оранжевого цвета (RAL 2004).

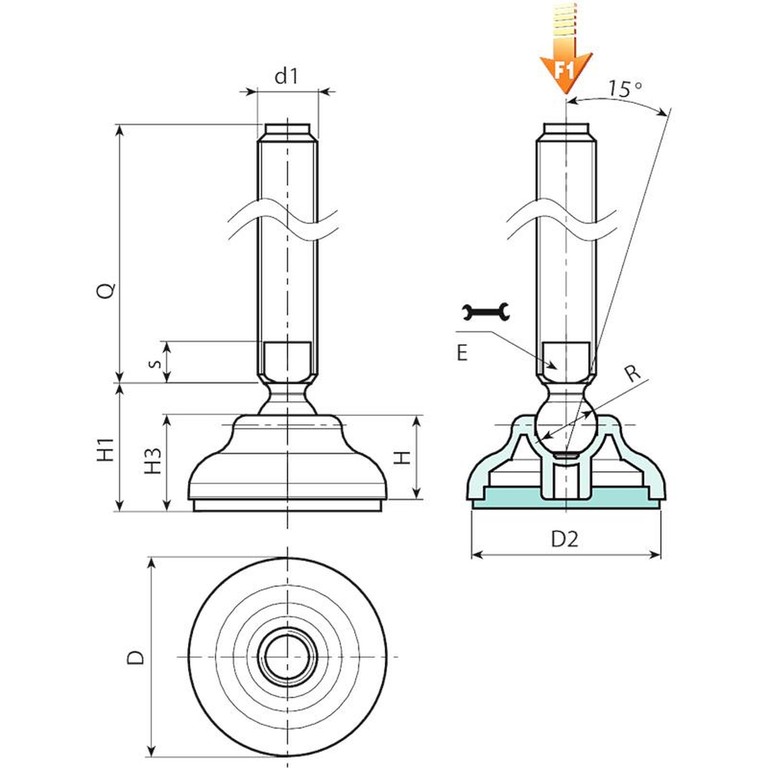

Версия P910: Опора со стержнем типа B (с фрезерованной лыской под ключ) и шаровой головкой 15 - противоскользящее основание из термопластичной резины SBS
| Код | Арт. | D | D2 | H | H1 | H3 | E | s | R | d1 6g | Q | Вес (г) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P91060.0007 | P91060.TM20X5001 | 60 | 59 | 20 | 29 | 22 | 16 | 7 | 15 | M20 | 50 | 158 | 13 |
| P91060.0008 | P91060.TM20X7001 | 60 | 59 | 20 | 29 | 22 | 16 | 7 | 15 | M20 | 70 | 198 | 13 |
| P91060.0009 | P91060.TM20X9001 | 60 | 59 | 20 | 29 | 22 | 16 | 7 | 15 | M20 | 90 | 238 | 13 |
| P91060.0001 | P91060.TM20X11001 | 60 | 59 | 20 | 29 | 22 | 16 | 7 | 15 | M20 | 110 | 280 | 13 |
| P91060.0002 | P91060.TM20X13001 | 60 | 59 | 20 | 29 | 22 | 16 | 7 | 15 | M20 | 130 | 320 | 13 |
| P91060.0003 | P91060.TM20X15001 | 60 | 59 | 20 | 29 | 22 | 16 | 7 | 15 | M20 | 150 | 360 | 13 |
| P91060.0004 | P91060.TM20X17001 | 60 | 59 | 20 | 29 | 22 | 16 | 7 | 15 | M20 | 170 | 400 | 13 |
| P91060.0005 | P91060.TM20X19001 | 60 | 59 | 20 | 29 | 22 | 16 | 7 | 15 | M20 | 190 | 440 | 13 |
| P91060.0006 | P91060.TM20X21001 | 60 | 59 | 20 | 29 | 22 | 16 | 7 | 15 | M20 | 210 | 480 | 13 |
Внимание: Указанная предельная нагрузка F1 меньше разрушающей нагрузки на 30%, при статическом нагружении.
По запросу при минимальном заказе 100 штук длина штыря может изготавливаться под заказ.
