O400ID

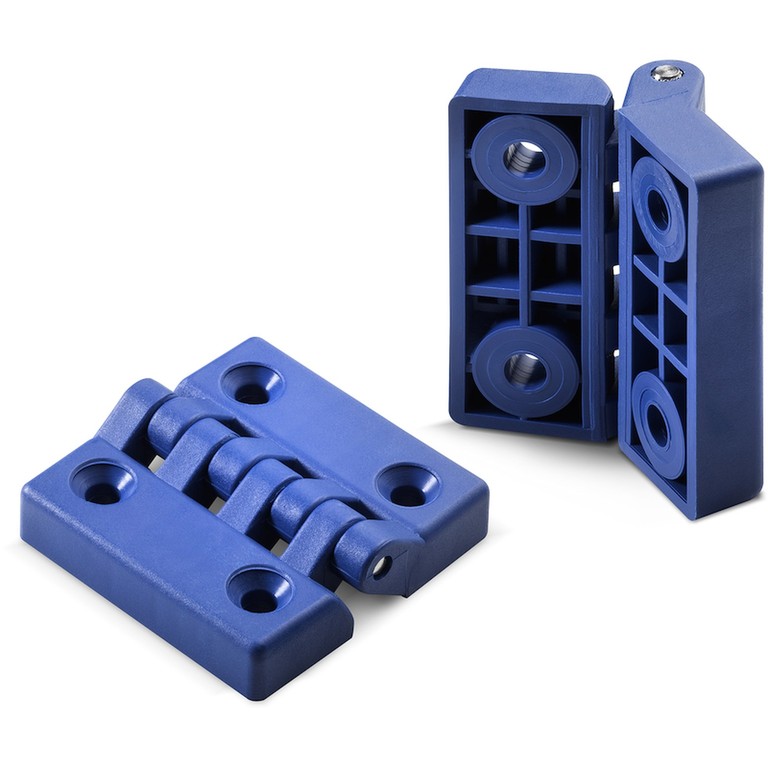

ПЕТЛЯ СО СКВОЗНЫМИ ОТВЕРСТИЯМИ ИЗ ПИЩЕВОГО МАТЕРИАЛА СИНЕГО ЦВЕТА
Петли из пластика со сквозными отверстиями
Альтернативные изделия
Примечания: Изделия из материала, пригодного для контакта с пищевыми продуктами. Используются на оборудовании пищевой промышленности. Синий цвет RAL 5005 позволяет легко заметить изделие или его часть в случае, если оно случайно попало в изготавливаемый пищевой продукт, и удалить его. Все вставки этой гаммы изготавливаются из AISI 303 или, по запросу, из AISI 304.
Материалы:
Усиленный полиамид для пищевых продуктов.
Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Син:(RAL 5005 cod. 95).
Вставки:
Ось из нержавеющей стали (AISI 303).
Отверстие:
Версия TS:
Сквозное пластмассовое отверстие полученное при штамповании. Отверстие под винт с потайной головкой DIN 7991 / UNI 5933.
Версия TC:
Сквозное пластмассовое отверстие полученное при штамповании. Отверстие под винт с цилиндрической головкой DIN 912 / UNI 5931.
Специальные Запросы:
Нет.

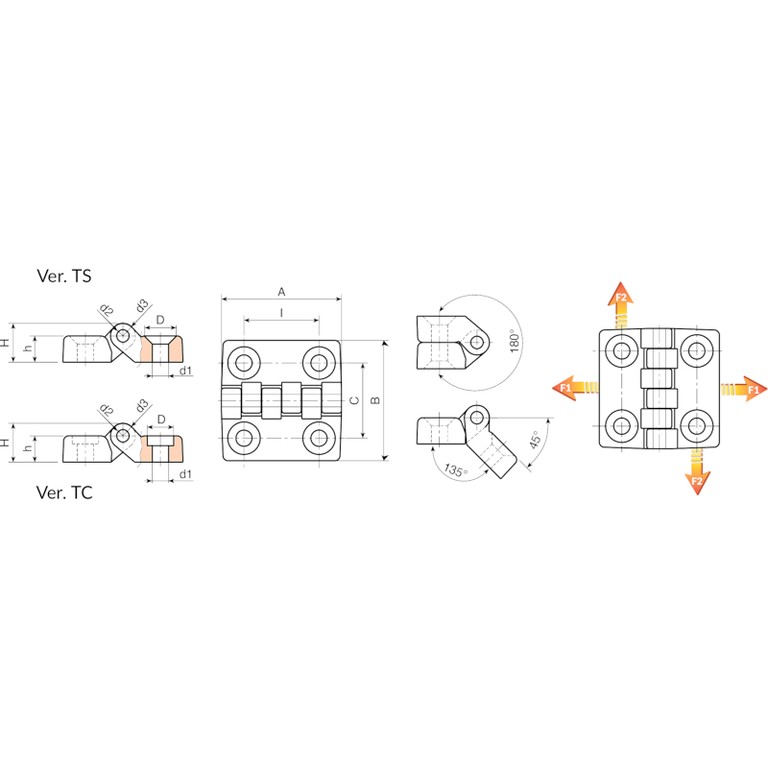

Версия O400ID-TS: отверстия под винт с потайной головкой
| Код | арт. | I | C | A | B | h | H | D | d2 | d3 | d1 | Вес (г) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O40020.0006 | O40020.TG04.595TSID | 20 | 20 | 32 | 32 | 7 | 10,5 | 8,5 | 3 | 7 | 4,5 | 9 | 1440 | 490 |
| O40030.0012 | O40030.TG05.595TSID | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 12,5 | 5 | 10 | 5,5 | 27 | 1960 | 1470 |
| O40030.0013 | O40030.TG06.595TSID | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 12,5 | 5 | 10 | 6,5 | 27 | 1960 | 1470 |
| O40040.0007 | O40040.TG06.595TSID | 40 | 40 | 64 | 64 | 13 | 19 | 12,5 | 5 | 12 | 6,5 | 53 | 2850 | 1520 |
| O40060.0010 | O40060.TG08.595TSID | 60 | 63 | 96 | 96 | 16 | 24 | 16,5 | 8 | 16 | 8,5 | 152 | 4300 | 1810 |
| O40060.0009 | O40060.TG10.595TSID | 60 | 63 | 96 | 96 | 16 | 24 | 20.5 | 8 | 16 | 10.5 | 152 | 4300 | 1810 |
Версия O400ID-TC: отверстия под винт с цилиндрической головкой
| Код | арт. | I | C | A | B | h | H | D | d2 | d3 | d1 | Вес (г) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O40020.0007 | O40020.TG04.595TCID | 20 | 20 | 32 | 32 | 7 | 10,5 | 7,5 | 3 | 7 | 4,5 | 9 | 1440 | 490 |
| O40030.0014 | O40030.TG05.595TCID | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 10,5 | 5 | 10 | 5,5 | 27 | 1960 | 1470 |
| O40030.0015 | O40030.TG06.595TCID | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 10,5 | 5 | 10 | 6,5 | 27 | 1960 | 1470 |
| O40040.0008 | O40040.TG06.595TCID | 40 | 40 | 64 | 64 | 13 | 19 | 10,5 | 5 | 12 | 6,5 | 53 | 2850 | 1520 |
| O40060.0011 | O40060.TG08.595TCID | 60 | 63 | 96 | 96 | 16 | 24 | 13,5 | 8 | 16 | 8,5 | 152 | 4300 | 1810 |
| O40060.0012 | O40060.TG10.595TCID | 60 | 63 | 96 | 96 | 16 | 24 | 16,5 | 8 | 16 | 10,5 | 152 | 4300 | 1810 |
