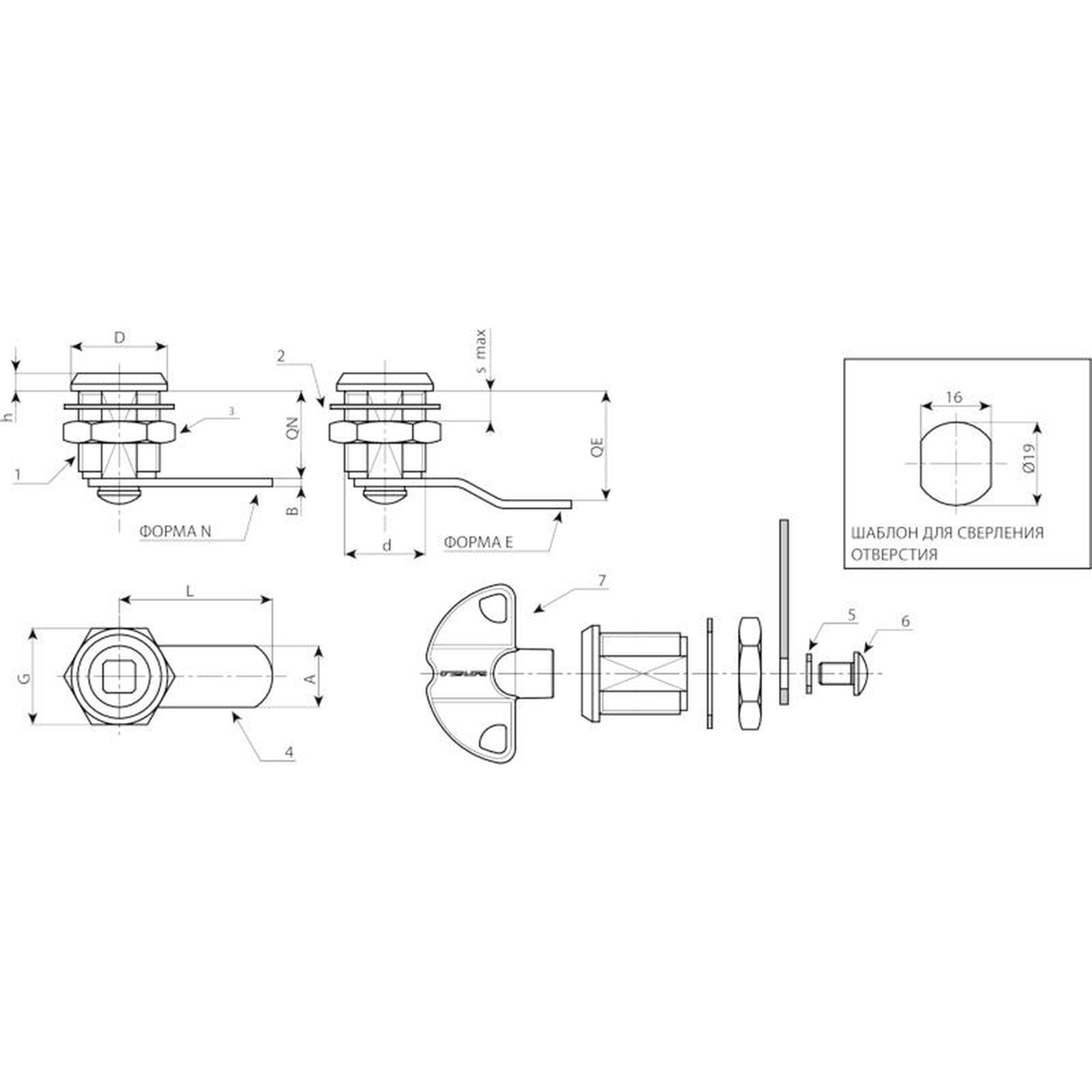

Материалы:
(1) Корпус замка M19 (неподвижная часть), вращающийся сердечник из литого под давлением сплава Zamak. Четырехгранный ключ 7 мм.
(2) Пружинная шайба d. 24x1 с отверстием 19,4 из стали.
(3) Шестигранная крепежная гайка M19x1 из стали.
(4) Ригель из стали. (Qn форма N прямая - Qe форма E изогнутая наружу).
(5) Пружинная коническая шайба d. 12x1,5 из стали.
(6) Крепежный винт M5x8 с полукруглой головкой и крестообразным шлицем из стали.
Поверхность:
(1) Никелирован.
(2-5) Воронен.
(3-4-6) Стандартный синий цинковый.
Ключ (заказывается отдельно):
(7) Красный пластиковый ключ. Арт. J09050.TQ0816.
ВНИМАНИЕ: Ключ не входит в комплект поставки. Заказывается отдельно.
Вращение:
90°.
Специальные Запросы:
Нет.
Новая версия продукта
| Код | Арт. | A | d | D | L | Q | E | F | G | Ht | H | s (макс.) | s1 | Вес (г) | Ключ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J14419.0001 | J14419.Z07E00X38L | 7 | M19 | 22 | 38 | 20 | 0 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0002 | J14419.Z07E02X38L | 7 | M19 | 22 | 38 | 20 | 2 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0003 | J14419.Z07E05X35L | 7 | M19 | 22 | 35 | 20 | 5 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0004 | J14419.Z07E09X35L | 7 | M19 | 22 | 35 | 20 | 9 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
