J115
ЗАМОК ЩИТОВОЙ УНИВЕРСАЛЬНЫЙ НА 1/4 ОБОРОТА ИЗ СПЛАВА ZAMAK С РЕЗЬБОЙ M22 С КЛЮЧОМ В ФОРМЕ ТРЕУГОЛЬНИКА
Замки на 1/4 оборота M22
Материалы:
(1) Корпус замка M22x1,5 (неподвижная часть) из литого под давлением сплава Zamak.
(2) Затвор треугольной формы из литого под давлением сплава Zamak.
(3) Шестигранная крепежная гайка M22x1,5, из литого под давлением сплава Zamak.
(4) Уплотнение из каучука.
(5) Ригель из стали (E=0 форма прямая, E=2,4,6,8,10 форма изогнутая наружу, E=-2 форма изогнутая внутрь).
(6) Крепежный винт M6x10 с головкой и крестообразным шлицем из стали.
Поверхность:
L115-01
(1) Сатинирован.
(2-3-4-5-6) Гладк.
L115-L
Гладк.
Цвет:
L115-01
(1) Эпоксидная порошковая покраска в черный цвет (RAL 9011).
(2-3-4-5-6) Стандартный оцинкованный.
L115-L
(1) Блестящее хромирование.
(2-3-4-5-6) Стандартный оцинкованный.
Ключ (заказывается отдельно):

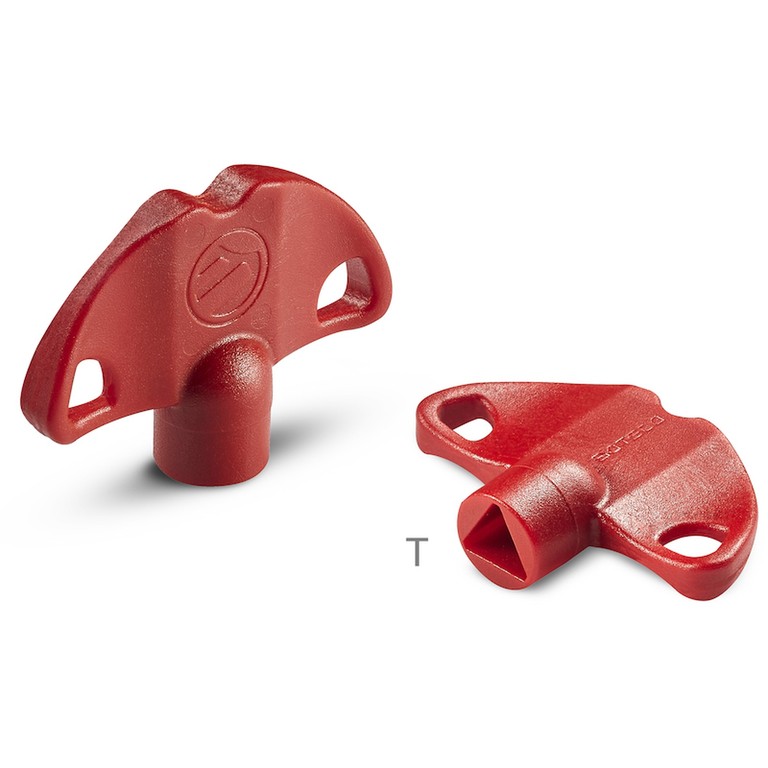

Ключ из полиамида (PA6) красного цвета арт. J090.
ВНИМАНИЕ: Ключ не входит в комплект поставки. Заказывается отдельно.
Вращение: 90°
Специальные Запросы:

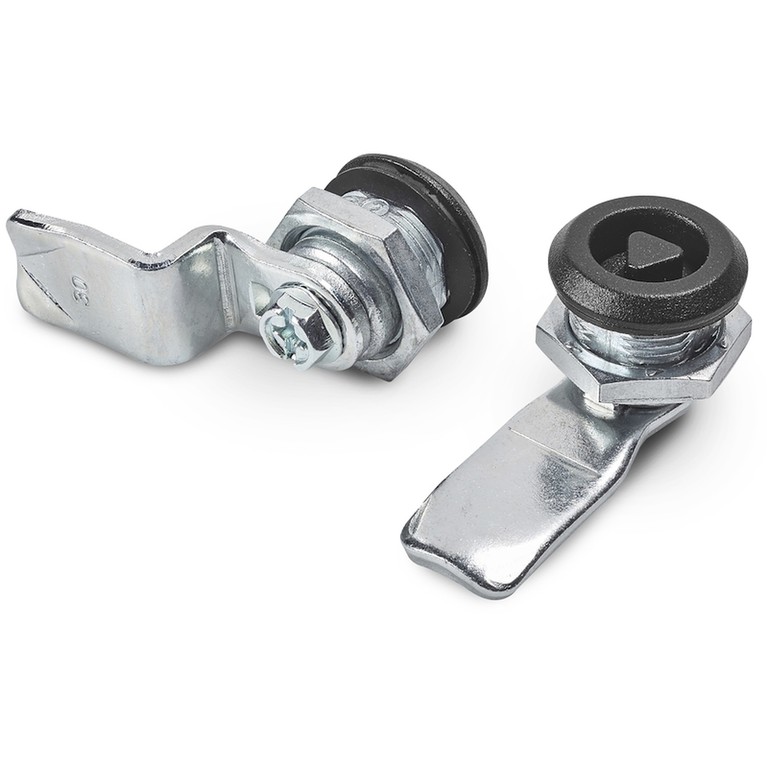

Версия J115-01: покраска черного цвета.

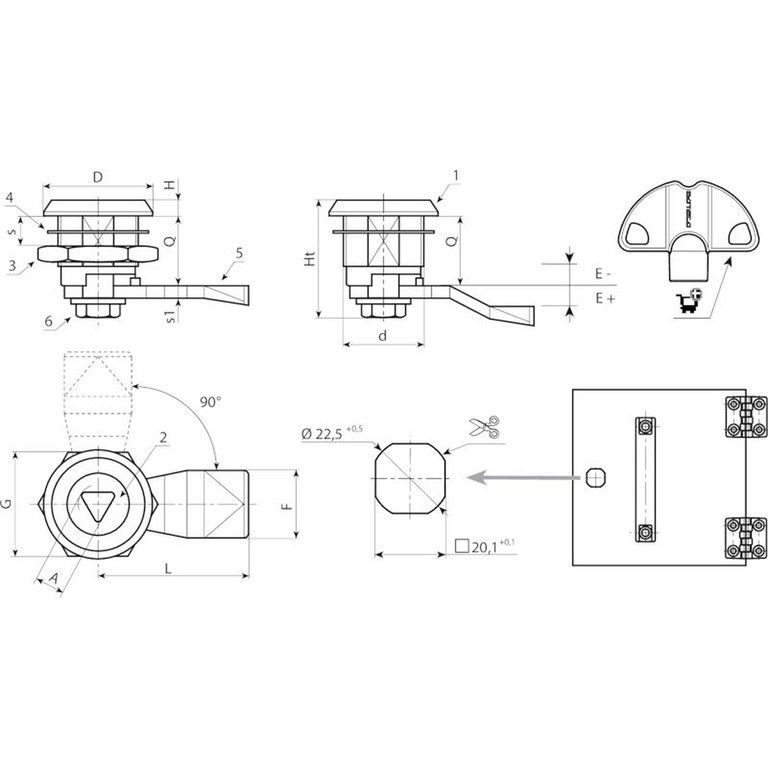

| Код | Арт. | A | d | D | L | Q | E | F | G | Ht | H | s (макс.) | s1 | Вес (г) | Ключ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J11522.Z08E-4X4501 | 8 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E-2X4501 | 8 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E00X4501 | 8 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E02X4501 | 8 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E04X4501 | 8 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E06X4501 | 8 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E08X4501 | 8 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E10X4501 | 8 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E12X4501 | 8 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |

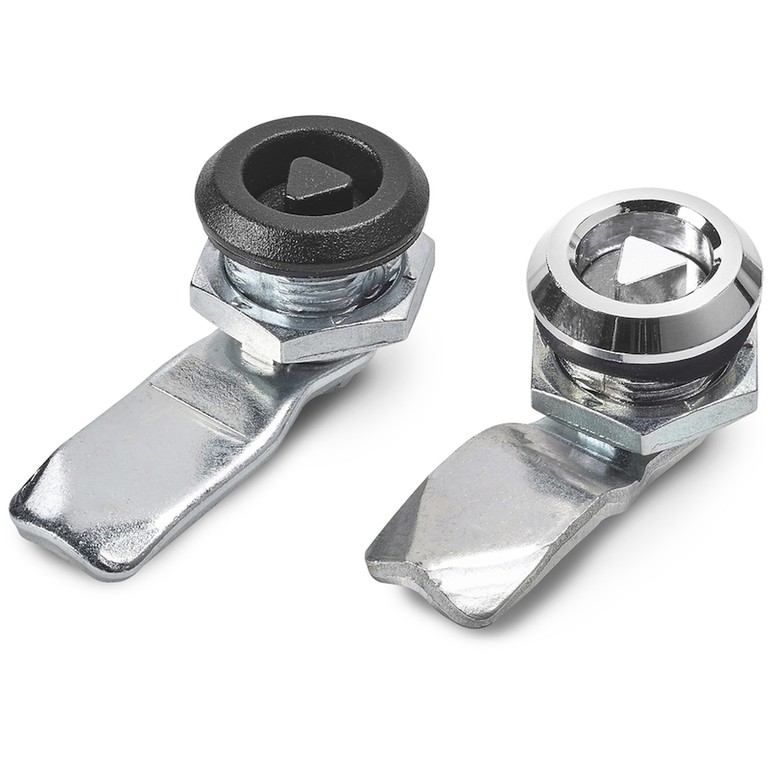

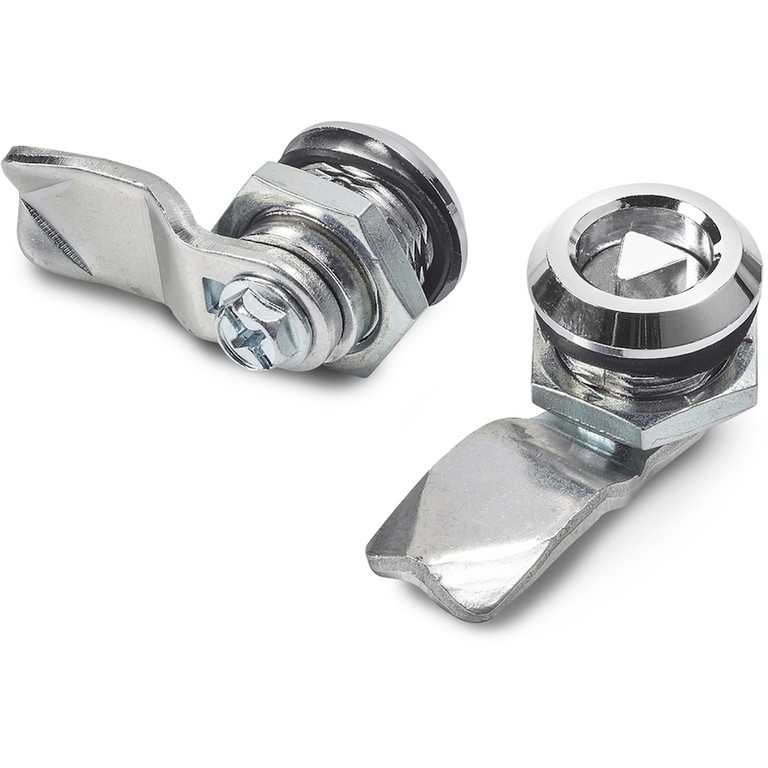

Версия J115-L: хромированная.
| Код | Арт. | A | d | D | L | Q | E | F | G | Ht | H | s (макс.) | s1 | Вес (г) | Ключ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J11522.Z08E-4X45L | 8 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E-2X45L | 8 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E00X45L | 8 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E02X45L | 8 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E04X45L | 8 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E06X45L | 8 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E08X45L | 8 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E10X45L | 8 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
| - | J11522.Z08E12X45L | 8 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TT0816 |
