Материалы:
Усиленный полиамид.
Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный(RAL 9011).
Вставки:
Резьбовой болт из оцинкованной стали (допуск резьбы 6g).
Специальные Запросы:
По запросу, при наличии объемов, вставки могут изготавливаться длиной под заказ.
По запросу, при наличии объемов, вставки могут изготавливаться из другого материала.
По запросу, при наличии объемов, изделия могут изготавливаться другого цвета, согласно таблице цветов на.

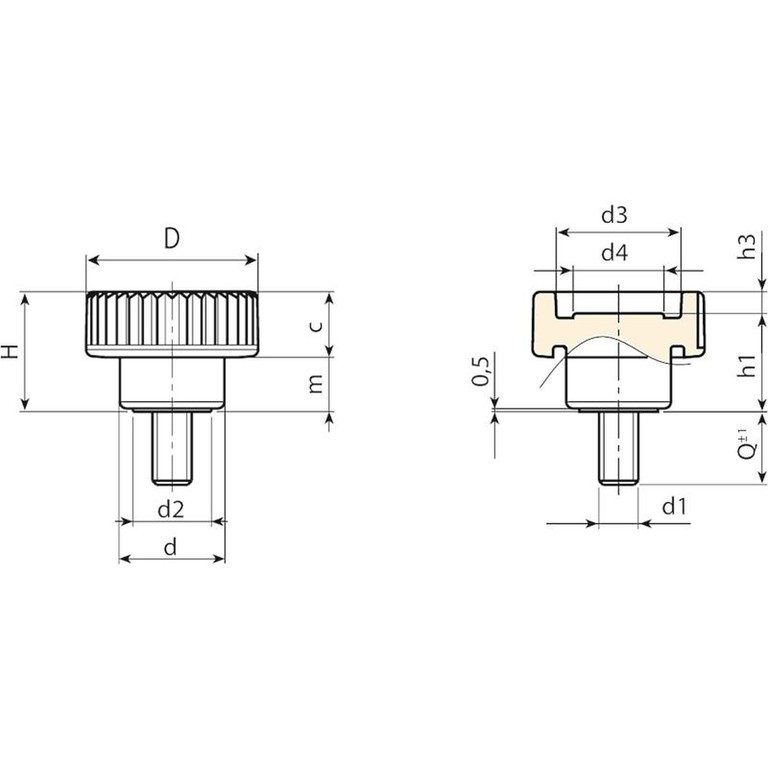

| Код | арт. | D | H | d | m | c | d2 | d3 | d4 | h1 | h3 | LM | d1 6g | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H76615.0001 | H76615.TM04X1101 | 15 | 10.5 | 10 | 4.5 | 6 | 8 | 10 | 7.5 | 8.5 | 2 | 40 | M4 | 11 | 2,5 |
| H76615.0004 | H76615.TM04X1501 | 15 | 10.5 | 10 | 4.5 | 6 | 8 | 10 | 7.5 | 8.5 | 2 | 40 | M4 | 15 | 3 |
| H76615.0007 | H76615.TM04X1901 | 15 | 10.5 | 10 | 4.5 | 6 | 8 | 10 | 7.5 | 8.5 | 2 | 40 | M4 | 19 | 3,5 |
| H76615.0013 | H76615.TM05X1101 | 15 | 10.5 | 10 | 4.5 | 6 | 8 | 10 | 7.5 | 8.5 | 2 | 40 | M5 | 11 | 4 |
| H76615.0016 | H76615.TM05X1501 | 15 | 10.5 | 10 | 4.5 | 6 | 8 | 10 | 7.5 | 8.5 | 2 | 40 | M5 | 15 | 4,5 |
| H76615.0018 | H76615.TM05X1901 | 15 | 10.5 | 10 | 4.5 | 6 | 8 | 10 | 7.5 | 8.5 | 2 | 40 | M5 | 19 | 5 |
| H76621.0003 | H76621.TM05X1001 | 21 | 15 | 13 | 6.5 | 8.5 | 9.5 | 15 | 10.5 | 12.5 | 2.5 | 40 | M5 | 10 | 6,5 |
| H76621.0005 | H76621.TM05X1601 | 21 | 15 | 13 | 6.5 | 8.5 | 9.5 | 15 | 10.5 | 12.5 | 2.5 | 40 | M5 | 16 | 6,5 |
| H76621.0007 | H76621.TM05X2001 | 21 | 15 | 13 | 6.5 | 8.5 | 9.5 | 15 | 10.5 | 12.5 | 2.5 | 40 | M5 | 20 | 7,5 |
| H76621.0011 | H76621.TM05X3001 | 21 | 15 | 13 | 6.5 | 8.5 | 9.5 | 15 | 10.5 | 12.5 | 2.5 | 40 | M5 | 30 | 9,5 |
| H76621.0015 | H76621.TM06X1001 | 21 | 15 | 13 | 6.5 | 8.5 | 9.5 | 15 | 10.5 | 12.5 | 2.5 | 40 | M6 | 10 | 7,5 |
| H76621.0022 | H76621.TM06X1601 | 21 | 15 | 13 | 6.5 | 8.5 | 9.5 | 15 | 10.5 | 12.5 | 2.5 | 40 | M6 | 16 | 8,5 |
| H76621.0024 | H76621.TM06X2001 | 21 | 15 | 13 | 6.5 | 8.5 | 9.5 | 15 | 10.5 | 12.5 | 2.5 | 40 | M6 | 20 | 9 |
| H76621.0029 | H76621.TM06X2501 | 21 | 15 | 13 | 6.5 | 8.5 | 9.5 | 15 | 10.5 | 12.5 | 2.5 | 40 | M6 | 25 | 10,5 |
| H76626.0002 | H76626.TM06X1001 | 26 | 18 | 16 | 8.5 | 9.5 | 12 | 19 | 13 | 15 | 3 | 80 | M6 | 10 | 10 |
| H76626.0006 | H76626.TM06X1601 | 26 | 18 | 16 | 8.5 | 9.5 | 12 | 19 | 13 | 15 | 3 | 80 | M6 | 16 | 11 |
| H76626.0009 | H76626.TM06X2001 | 26 | 18 | 16 | 8.5 | 9.5 | 12 | 19 | 13 | 15 | 3 | 80 | M6 | 20 | 11,5 |
| H76626.0012 | H76626.TM06X2501 | 26 | 18 | 16 | 8.5 | 9.5 | 12 | 19 | 13 | 15 | 3 | 80 | M6 | 25 | 12,5 |
| H76626.0029 | H76626.TM08X1601 | 26 | 18 | 16 | 8.5 | 9.5 | 12 | 19 | 13 | 15 | 3 | 80 | M8 | 16 | 15,5 |
| H76626.0031 | H76626.TM08X2001 | 26 | 18 | 16 | 8.5 | 9.5 | 12 | 19 | 13 | 15 | 3 | 80 | M8 | 20 | 16,5 |
| H76626.0034 | H76626.TM08X2501 | 26 | 18 | 16 | 8.5 | 9.5 | 12 | 19 | 13 | 15 | 3 | 80 | M8 | 25 | 18,5 |
| H76633.0005 | H76633.TM08X1601 | 32 | 23 | 20 | 10.5 | 12.5 | 15 | 23 | 16 | 18 | 5 | 80 | M8 | 16 | 21 |
| H76633.0008 | H76633.TM08X2001 | 32 | 23 | 20 | 10.5 | 12.5 | 15 | 23 | 16 | 18 | 5 | 80 | M8 | 20 | 24 |
| H76633.0013 | H76633.TM08X3001 | 32 | 23 | 20 | 10.5 | 12.5 | 15 | 23 | 16 | 18 | 5 | 80 | M8 | 30 | 30 |
| H76633.0022 | H76633.TM10X2001 | 32 | 23 | 20 | 10.5 | 12.5 | 15 | 23 | 16 | 18 | 5 | 80 | M10 | 20 | 30 |
| H76633.0025 | H76633.TM10X3001 | 32 | 23 | 20 | 10.5 | 12.5 | 15 | 23 | 16 | 18 | 5 | 80 | M10 | 30 | 30,5 |
| H76633.0026 | H76633.TM10X4001 | 32 | 23 | 20 | 10.5 | 12.5 | 15 | 23 | 16 | 18 | 5 | 80 | M10 | 40 | 35,5 |
| H76640.0003 | H76640.TM08X1601 | 40 | 28 | 25 | 12.5 | 15.5 | 18 | 29 | 20,5 | 22 | 6 | 100 | M8 | 16 | 29,5 |
| H76640.0005 | H76640.TM08X3001 | 40 | 28 | 25 | 12.5 | 15.5 | 18 | 29 | 20,5 | 22 | 6 | 100 | M8 | 30 | 38 |
| H76640.0006 | H76640.TM08X4001 | 40 | 28 | 25 | 12.5 | 15.5 | 18 | 29 | 20,5 | 22 | 6 | 100 | M8 | 40 | 44 |
| H76640.0011 | H76640.TM10X3001 | 40 | 28 | 25 | 12.5 | 15.5 | 18 | 29 | 20,5 | 22 | 6 | 100 | M10 | 30 | 46 |
| H76640.0019 | H76640.TM12X5001 | 40 | 28 | 25 | 12.5 | 15.5 | 18 | 29 | 20,5 | 22 | 6 | 100 | M12 | 50 | 78 |
LM = максимально возможная длина винта
Длина болта с резьбой по запросу минимум 250 шт.
