D604
МАХОВИК С ДВУМЯ СПИЦАМИ С ПОВОРОТНОЙ РУКОЯТКОЙ И ЗАПИРАЮЩИМ ЗАМКОМ
Маховики для мобильных шкафов на рельсах
Альтернативные изделия
Этот тип продукции был разработан на основе нашего традиционного маховика D207-350. Добавив специальный монтажный комплект, это изделие адаптируется к потребностям конкретного рынка: сборных складов (мобильных архивов на рельсах). Этот маховик используется для перемещения стеллажей по рельсам. Наличие запирающего замка или запирающей защелки служит для блокировки, остановки, позиционирования стеллажей в определенных положениях.
Материалы:
Усиленный и стабилизированный полиамид. Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный(RAL 9011).
Центральная пробка:
Серый полиамид (RAL 7035 код 13).
Другие цвета пробки:
Оранж.(RAL 2004 код 02).
Син.(RAL 5015 код 07).
Желт.(RAL 1021 код 10).
Красн.(RAL 3000 код 16).
Зелен.(RAL 6024 код 17).
Черный(RAL 9011 код 01).

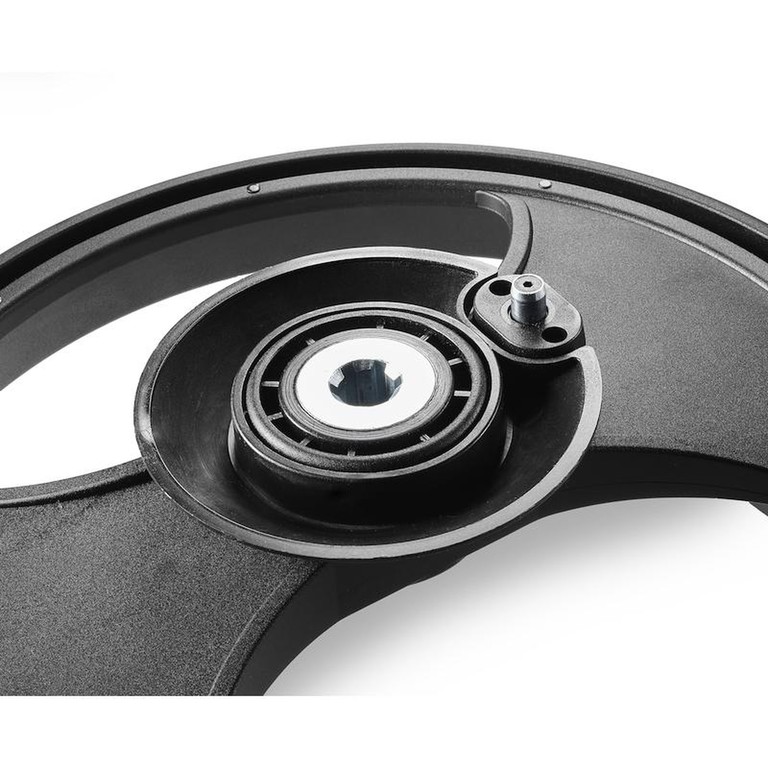

Комплект запирающего замка:
(1) Кольцо для покрытия отверстий из полиамида PA6+GF. Цвет Черный (RAL 9011). Монтаж под давлением. Съемн.
(2) Опора запирающей защелки из полиамида PA6+GF. Цвет Черный (RAL 9011). Монтаж при помощи 2 самозавинчивающихся винтов TC 3,5x30 из оцинкованной стали.

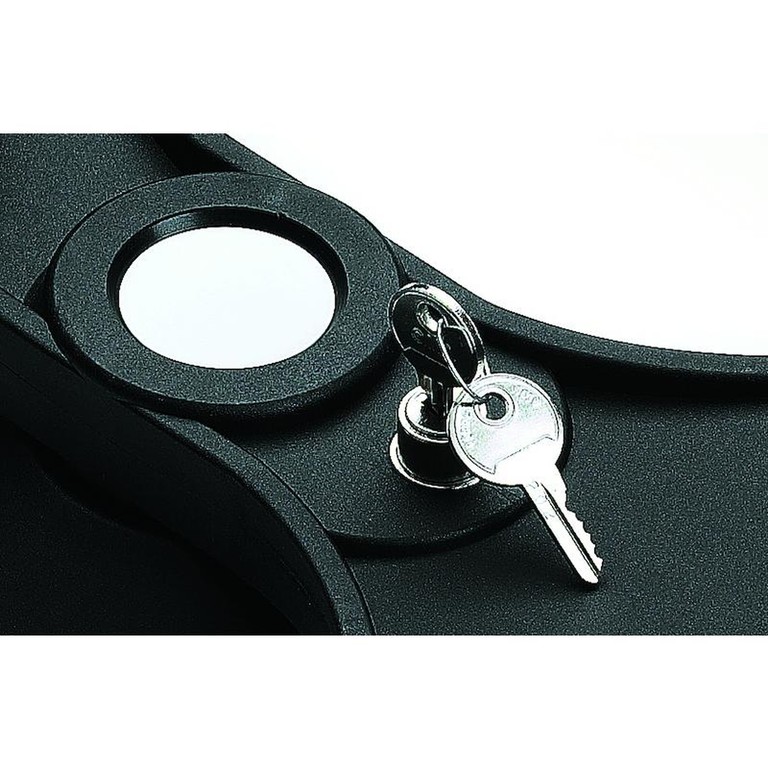

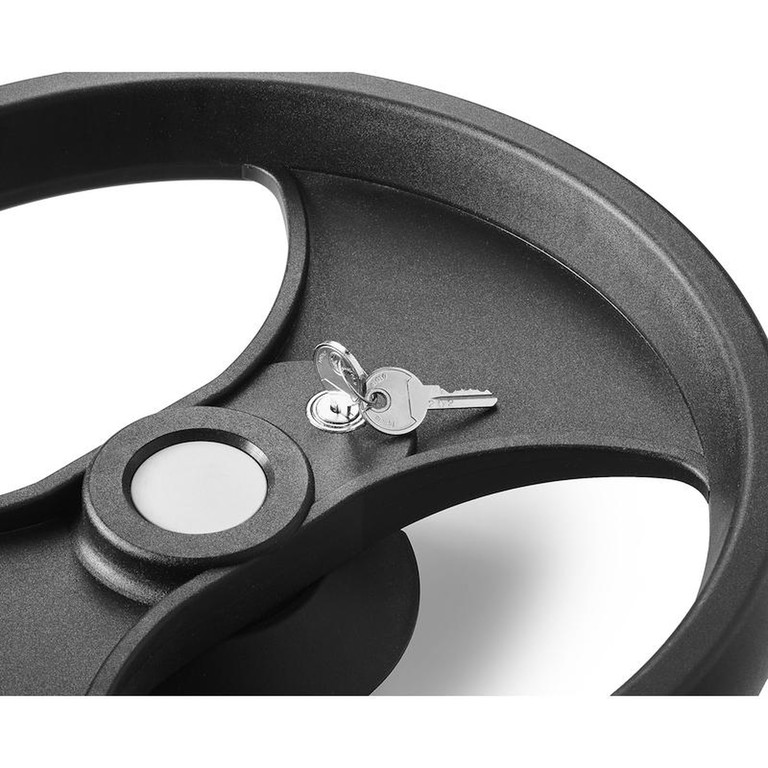

(3) Запирающий замок из никелированной стали. Два пронумерованных ключа в распоряжении. Ключ может быть отключенным в любой из двух позиций. Для закрытия маховика нажмите и поверните ключ на 90°. Ход запирающего замка 10 мм. Полезный выступ штифта от маховика равен 8 мм. Поставляемые ключи закреплены на короне маховика.
Вставки:
Втулка с гладким сквозным отверстием из оцинкованной стали (допуск H10).
(Включает посадочное место под шпонку 6 мм).
(4) Крепежный винт для рукоятки из вороненой стали с головкой в виде шестигранной кнопки ISO 7838.
(9) Шестигранная втулка из вороненой стали со сквозным резьбовым отверстием.

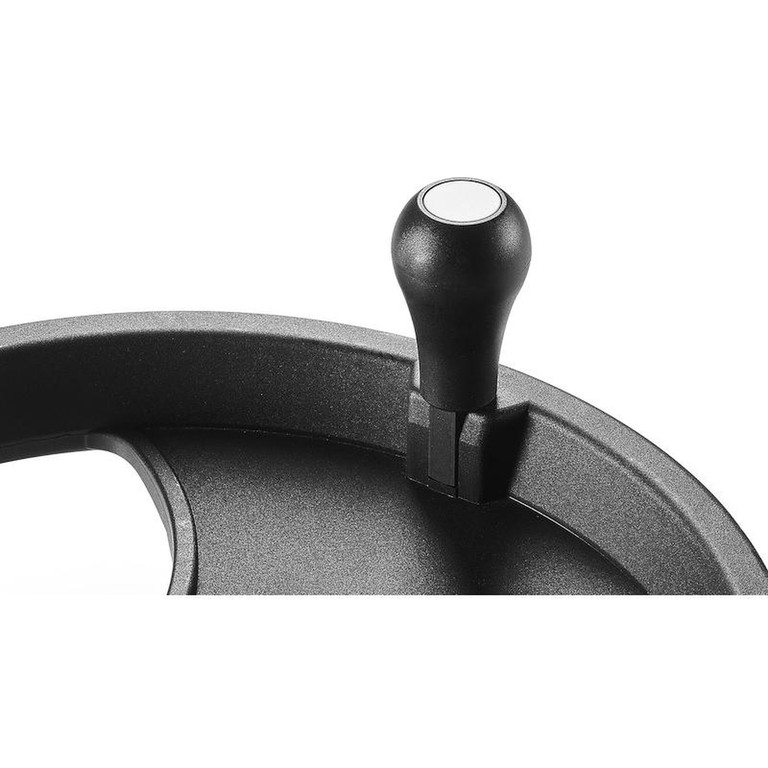

Боковая рукоятка:
Поворотная рукоятка M202 “Euromodel”, черного цвета RAL 9011. Пробка рукоятки из серого полиамида (RAL 7035 код 13).
Крепление:
Информацию о любых системах крепления, выполнении шпоночных пазов и/или квадратных отверстий см. технических примечаниях, прилагаемых к каталогу.
Специальные запросы:
По запросу при минимальном заказе 50 штук вставки могут поставляться с отверстием d1 с допуском H7 и вороненой отделкой.
По запросу, при наличии объемов, вставки могут изготавливаться с отверстием d1 согласно чертежа.
По запросу, при наличии объемов, вставки могут изготавливаться из другого материала/с другим покрытием.
По запросу, при наличии объемов, изделия могут изготавливаться другого цвета, согласно таблице цветов на.

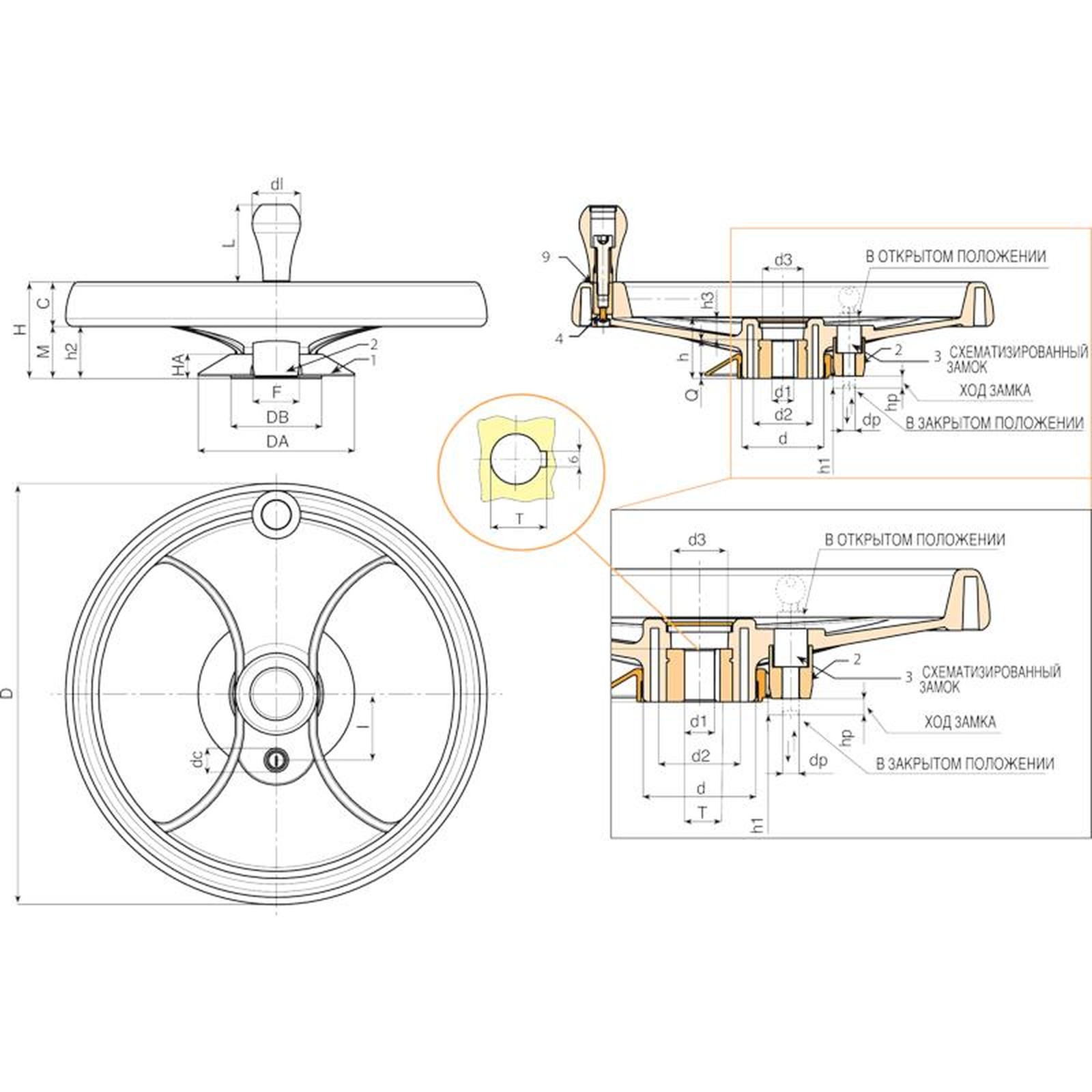

| Код | Арт. | D | H | Ht | h | d | M | C | h2 | h3 | d2 | d3 | Dm | d1 H10 | T | Q | I | dc | h1 | dp | hp | DA | HA | DB | F | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D604350.0003 | D604350.TD2001H | 346 | 80 | 86 | 49.5 | 67.5 | 24 | 56 | 43.5 | 17.5 | 49 | 35 | 28 | 20 | 22,8 | 32 | 55 | 20 | 8 | 10 | 10 | 131 | 20 | 76 | 38 | 1800 |
