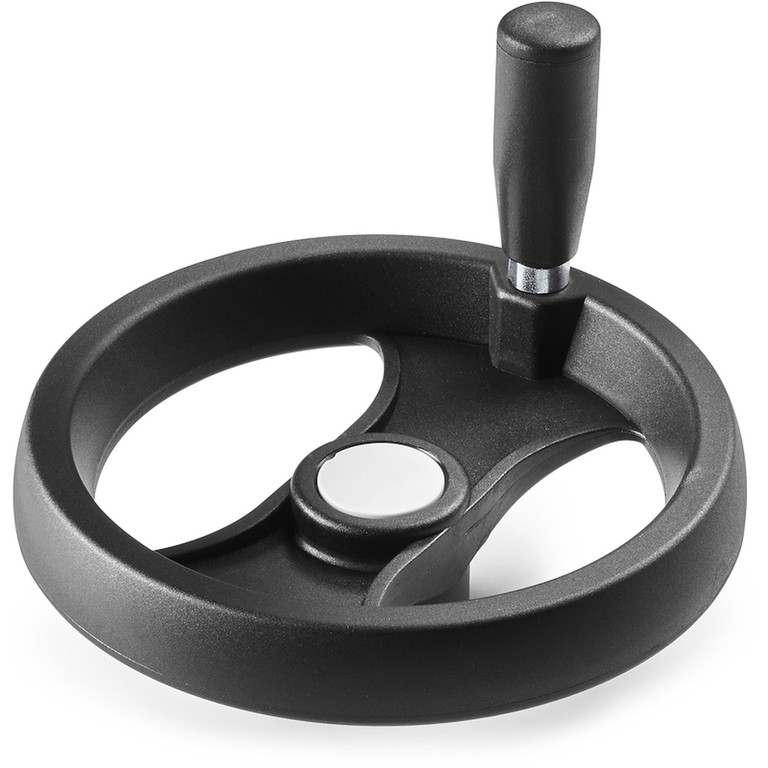

Материалы:
Усиленный и стабилизированный полиамид.
Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный(RAL 9011).
Центральная пробка:
Серый полиамид (RAL 7035 код 13).
Другие цвета пробки:
Оранж.(RAL 2004 код 02).
Син.(RAL 5015 код 07).
Желт.(RAL 1021 код 10).
Красн.(RAL 3000 код 16).
Зелен.(RAL 6024 код 17).
Черный(RAL 9011 код 01).
Основная вставка:
Втулка с гладким сквозным отверстием из оцинкованной стали (допуск отверстия H10).
Боковая вставка:
Втулка латунная со сквозным резьбовым отверстием.
Боковая рукоятка:
Поворотная рукоятка арт. M145.
Ступица:
Полнотелая ступица.
(*) Полая ступица.
Крепление:
Информацию о любых системах крепления, выполнении шпоночных пазов и/или квадратных отверстий см. технических примечаниях, прилагаемых к каталогу.
Специальные запросы:
По запросу при минимальном заказе 50 штук вставки могут поставляться с отверстием d1 с допуском H7 и вороненой отделкой.
По запросу, при наличии объемов, вставки могут изготавливаться с отверстием d1 согласно чертежа.
По запросу, при наличии объемов, вставки могут изготавливаться из другого материала/с другим покрытием.
По запросу, при наличии объемов, маховики со спицами, рукоятки и пробки могут изготавливаться другого цвета (ограниченная гамма цветов), согласно таблице цветов на.

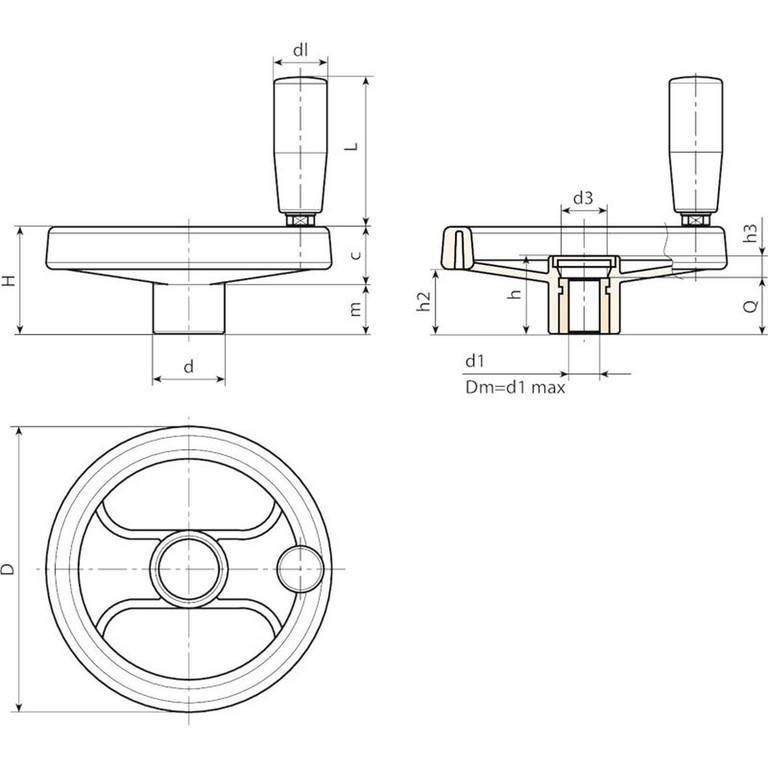

| Код | Арт. | D | H | h | d | m | c | h2 | h3 | d3 | dl | L | Dm | d1 H10 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D209080.0001 | D209080.TP0501P | 80 | 34 | 26 | 24,5 | 15,5 | 18,5 | 20 | 6 | 16,5 | 20 | 55,5 | 12 | 5 | 20 | 126 |
| D209100.0004 | D209100.TP0501P | 100 | 43 | 33 | 28,5 | 20,5 | 22,5 | 26,5 | 9 | 16,5 | 20 | 55,5 | 16 | 5 | 24 | 180 |
| D209130.0001 | D209130.TD0501P | 129 | 50 | 35,5 | 32 | 20 | 30 | 30 | 11,5 | 25,5 | 23,5 | 67,5 | 18 | 5 | 24 | 295 |
| D209160.0002 | D209160.TD0801P | 160 | 57,5 | 41 | 40 | 20 | 37,5 | 34 | 9 | 26 | 25 | 77 | 22 | 8 | 32 | 460 |
| D209200.0001 | D209200.TD0801P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 25 | 77 | 22 | 8 | 32 | 700 |
| D209250.0001 | D209250.TD0801P | 252 | 70 | 48 | 56 | 23 | 47 | 38,5 | 12 | 31,5 | 26 | 85,5 | 28 | 8 | 36 | 1100 |
| D209350.0001 | D209350.TD0801P | 349 | 78 | 49 | 67 | 21 | 57 | 42 | 17 | 34 | 28 | 96 | 30 | (*) 8 | 32 | 1650 |
