УПРАВЛЯЮЩИЙ ПОЛНЫЙ МАХОВИЧОК, С ВРАЩАЮЩЕЙСЯ, СГИБАЮЩЕЙСЯ И УСТРАНЯЮЩЕЙСЯ ЦЕНТРАЛЬНОЙ РУЧКОЙ
C199C
Volantini con manico pieghevole
Материалы:
Усиленный и стабилизированный полиамид. Устойчивость к маслам и жирам.
Поверхность:
Сатинирован.
Цвет:
Черный(RAL 9011).
Центральная пробка:
Серый полиамид (RAL 7035 код 13).
Другие цвета пробки:
Оранж.(RAL 2004 код 02).
Син.(RAL 5015 код 07).
Желт.(RAL 1021 код 10).
Красн.(RAL 3000 код 16).
Зелен.(RAL 6024 код 17).
Черный(RAL 9011 код 01).
Основная Вставка:
Втулка с гладким сквозным отверстием из оцинкованной стали (допуск отверстия H10).
Боковая рукоятка:
Вращающаяся, сгибающаяся и устраняющаяся ручка внутри маховичка, с шестигранным соединением.
Ручка изготовлена из усиленного полиамида. Внутренний механизм выполнен из вороненой стали. Фиксация производится посредством вороненого винта с головкой-кнопкой со вставленным шестиугольником ISO 7838.
Крепление:
Информацию о любых системах крепления, выполнении шпоночных пазов и/или квадратных отверстий см. технических примечаниях, прилагаемых к каталогу.
Специальные запросы:
По запросу при минимальном заказе 50 штук вставки могут поставляться с отверстием d1 с допуском H7 и вороненой отделкой.
По запросу, при наличии объемов, вставки могут изготавливаться с отверстием d1 согласно чертежа.
По запросу, при наличии объемов, вставки могут изготавливаться из другого материала/с другим покрытием.
По запросу, при наличии объемов, маховички, ручки и пробки могут изготавливаться другого цвета (внимание: ограниченная гамма цветов), согласно таблице цветов на.

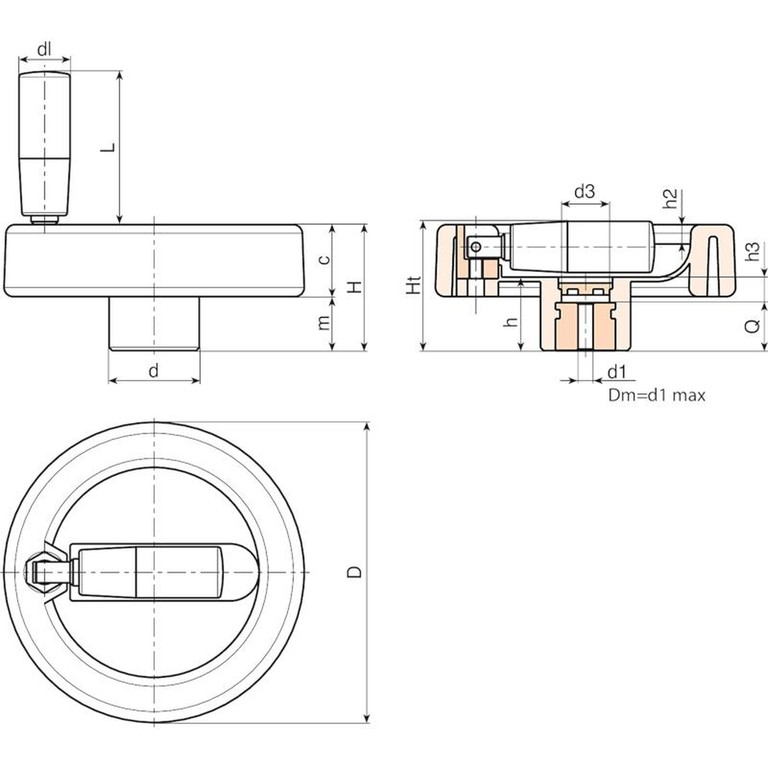

| Код | Арт. | D | H | Ht | h | d | m | c | d3 | h3 | h2 | dl | L | Dm | d1 H10 | Q | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C199080.0018 | C199080.TP0501P | 80 | 33 | 35 | 19 | 25 | 15 | 18 | 15 | 6 | 4 | 16 | 38 | 12 | 5 | 13 | 113 |
| C199080.0004 | C199080.TD0801P | 80 | 33 | 35 | 19 | 25 | 15 | 18 | 15 | 6 | 4 | 16 | 38 | 12 | 8 | 13 | 111 |
| C199080.0011 | C199080.TD1001P | 80 | 33 | 35 | 19 | 25 | 15 | 18 | 15 | 6 | 4 | 16 | 38 | 12 | 10 | 13 | 110 |
| C199100.0019 | C199100.TP0501P | 100 | 42 | 43.5 | 24 | 30 | 18 | 24 | 17 | 8 | 6.5 | 17 | 48 | 16 | 5 | 16 | 240 |
| C199100.0001 | C199100.TD0801P | 100 | 42 | 43.5 | 24 | 30 | 18 | 24 | 17 | 8 | 6.5 | 17 | 48 | 16 | 8 | 16 | 238 |
| C199100.0004 | C199100.TD1001P | 100 | 42 | 43.5 | 24 | 30 | 18 | 24 | 17 | 8 | 6.5 | 17 | 48 | 16 | 10 | 16 | 237 |
| C199100.0010 | C199100.TD1201P | 100 | 42 | 43.5 | 24 | 30 | 18 | 24 | 17 | 8 | 6.5 | 17 | 48 | 16 | 12 | 16 | 232 |
| C199100.0011 | C199100.TD1401P | 100 | 42 | 43.5 | 24 | 30 | 18 | 24 | 17 | 8 | 6.5 | 17 | 48 | 16 | 14 | 16 | 230 |
