Materiais:
Aço com resistência à tração de classe 8.
Superfície:
Lisa.
Cor:
Preto do óxido.
Furo:
Furo roscado passante (tolerância de rosca 6H).
Pedidos especiais:
O produto pode ser fornecido zincado. Substituir a parte do código "SBM" por "SZM".

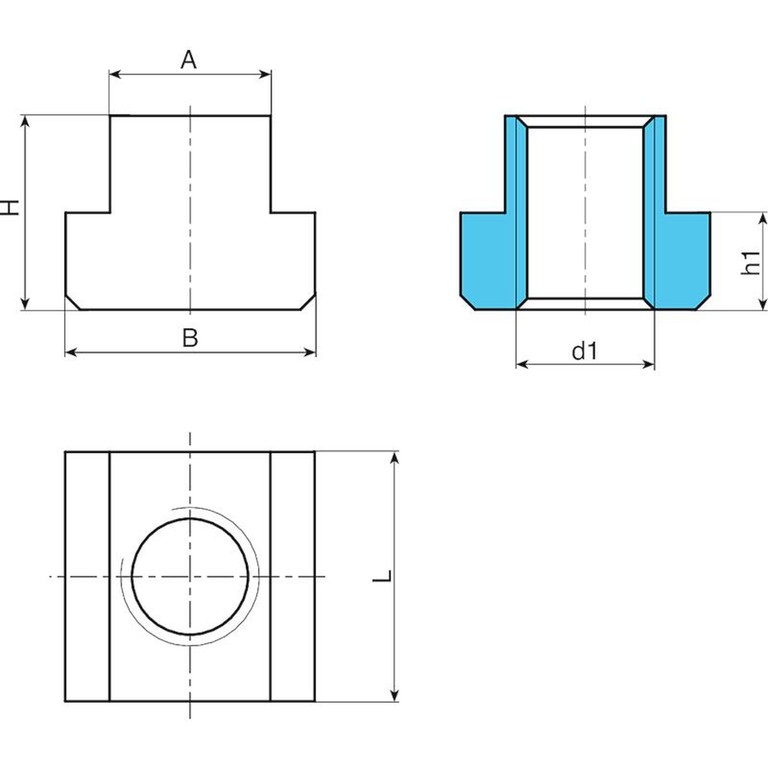

| Código | art. | A -0,3/+0,5 | B -0,5 | L -0,5 | h1 -0,5 | H | Ranhura em T DIN508 | d1 6H | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| Y508005.0001 | Y508005.SBM0408 | 5 | 9 | 9 | 3 | 5,5 | 5 | M4 | 2 |
| Y508006.0001 | Y508006.SBM0508 | 6 | 10 | 10 | 4 | 8 | 6 | M5 | 4 |
| Y508008.0001 | Y508008.SBM0608 | 8 | 13 | 13 | 6 | 10 | 8 | M6 | 8 |
| Y508010.0001 | Y508010.SBM0808 | 9,5 | 16 | 20 | 6,5 | 12 | 10 | M8 | 12 |
| Y508012.0001 | Y508012.SBM1008 | 12 | 19 | 22 | 6,5 | 12 | 12 | M10 | 20 |
| Y508014.0001 | Y508014.SBM1208 | 14 | 22 | 26 | 8 | 16 | 14 | M12 | 34 |
| Y508018.0001 | Y508018.SBM1608 | 18 | 28 | 30 | 10,5 | 20 | 18 | M16 | 62 |
| Y508022.0001 | Y508022.SBM2008 | 22 | 35 | 39 | 14,5 | 27 | 22 | M20 | 149 |
| Y508028.0001 | Y508028.SBM2408 | 27 | 41 | 42,5 | 17 | 33,5 | 28 | M24 | 314 |
| Y508036.0001 | Y508036.SBM3008 | 35 | 53 | 53 | 22,5 | 44 | 36 | M30 | 586 |
