W913
MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM PONTEIRA PROLONGADA E PORCA DE BLOQUEIO
Êmbolos de indexação roscados de passo fino - com manípulo

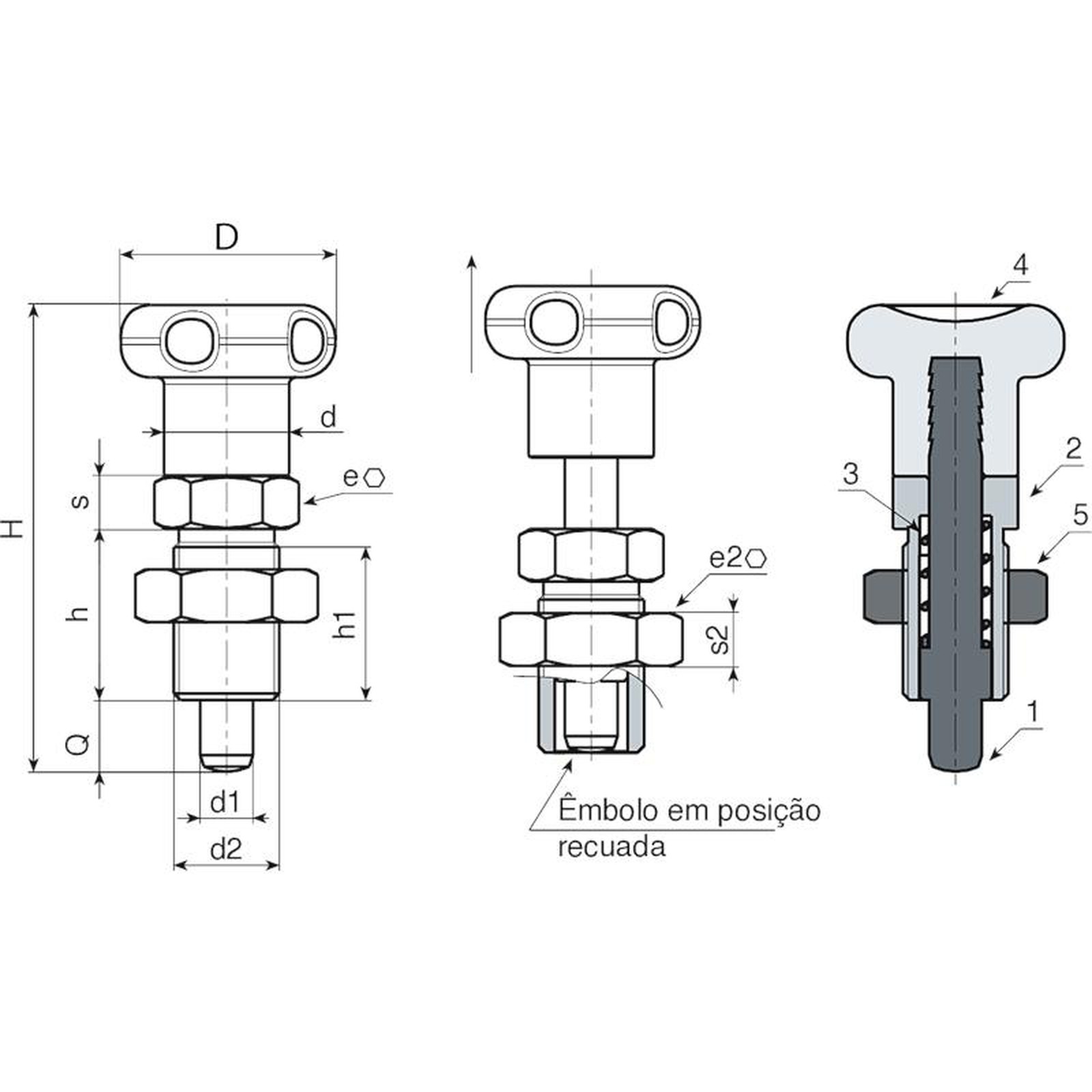

Materiais:
(3) Mola em aço inoxidável (Aisi 301).
(4) Manípulo de lóbulos em poliamida reforçada. Não desmontável. Resistente a óleos e massas lubrificantes.
W913:
(2) Aro hexagonal roscado em aço de alta resistência.
(1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
(5) Porca de bloqueio roscada em aço (UNI 5589).
W913CIN:
(2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
(5) Porca de bloqueio roscada em aço inoxidável (Aisi 304) (UNI 5589).
Superfície:
(4) Acetinada.
(1-2-5) Lisa.
Cor:
(4) Preto (RAL 9011).
W913:
(1-2-5) Preto do óxido.
W913CIN:
(1-2-5) Natural.
ATENÇÃO:
> Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
> Porca fornecida montada.
Pedidos especiais:
A pedido e por quantidade, o manípulo pode ser fornecido com cores conforme a tabela de cores.
A pedido, a porca pode ser fornecida desmontada.
Versão W913 - em aço preto do óxido
| Código | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W913010.0001 | W913010.Q05X0801 | 22 | 48 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 8 | 25 |
| W913012.0001 | W913012.Q06X0901 | 27 | 57 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 9 | 41 |
| W913016.0006 | W913016.Q08X1201 | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 12 | 89 |
| W913016.0007 | W913016.Q10X1201 | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 10 | 12 | 89 |
| W913020.0002 | W913020.Q12X1501 | 33 | 84 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 12 | 15 | 153 |
| Código | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W913010.0002 | W913010.I05X0801CIN | 22 | 48 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 8 | 25 |
| W913012.0002 | W913012.I06X0901CIN | 27 | 57 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 9 | 41 |
| W913016.0005 | W913016.I08X1201CIN | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 12 | 89 |
| W913016.0001 | W913016.I10X1201CIN | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 10 | 12 | 89 |
| W913020.0001 | W913020.I12X1501CIN | 33 | 84 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 12 | 15 | 153 |
