W912
MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO COM PONTEIRA PROLONGADA
Êmbolos de indexação roscados de passo fino - com manípulo

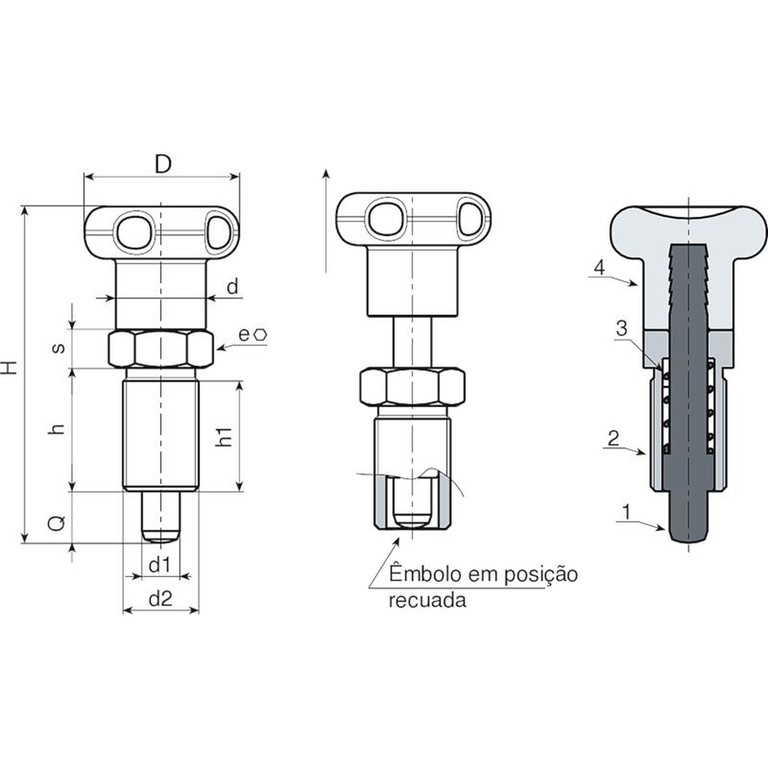

Materiais:
(3) Mola em aço inoxidável (Aisi 301).
(4) Manípulo de lóbulos em poliamida reforçada. Não desmontável. Resistente a óleos e massas lubrificantes.
W912:
(2) Aro hexagonal roscado em aço de alta resistência.
(1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
W912CIN:
(2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
Superfície:
(4) Acetinada.
(1-2-3) Lisa.
Cor:
(4) Preto (RAL 9011).
W912:
(1-2) Preto do óxido.
W912CIN:
(1-2) Natural.
ATENÇÃO:
> Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
Pedidos especiais:
A pedido e por quantidade, o manípulo pode ser fornecido com cores conforme a tabela de cores.
Versão W912 - em aço preto do óxido
| Código | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W912010.0001 | W912010.Q05X0801 | 22 | 48 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 8 | 19 |
| W912012.0002 | W912012.Q06X0901 | 27 | 57 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 9 | 31 |
| W912016.0004 | W912016.Q08X1201 | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 12 | 73 |
| W912016.0006 | W912016.Q10X1201 | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 10 | 12 | 74 |
| W912020.0001 | W912020.Q12X1501 | 33 | 84 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 12 | 15 | 128 |
Versão W912 CIN - em aço inoxidável (Aisi 303)
| Código | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W912010.0002 | W912010.I05X0801CIN | 22 | 48 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 8 | 19 |
| W912012.0001 | W912012.I06X0901CIN | 27 | 57 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 9 | 31 |
| W912016.0005 | W912016.I08X1201CIN | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 12 | 73 |
| W912016.0001 | W912016.I10X1201CIN | 33 | 72 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 10 | 12 | 74 |
| W912020.0002 | W912020.I12X1501CIN | 33 | 84 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 12 | 15 | 128 |
