ÊMBOLO DE INDEXAÇÃO DE ALAVANCA ROSCADO COM BLOQUEIO EM AÇO
Êmbolos de indexação roscados de passo fino - com manípulo
Materiais:
(3) Alavanca em zamak fundido sob pressão.
W815:
(1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
(2) Corpo torneado roscado em aço de alta resistência, com alojamento de bloqueio.
(5) Mola em aço zincado.
W815CIN:
(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
(2) Corpo torneado roscado em aço inoxidável (Aisi 303) de alta resistência, com alojamento de bloqueio.
(5) Mola em aço inoxidável (Aisi 301).
Superfície:
(3) Acetinada.
(1-2) Lisa.
Cor:
(3) Pintada a pó epóxi, preto (RAL 9011).
W815:(1-2) Preto do óxido.
W815CIN:(1-2) Natural.
ATENÇÃO:
> Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
Pedidos especiais:
A pedido e por quantidade, a rosca pode ser fornecida com passo grosso padrão.
Versão W815 - em aço preto do óxido

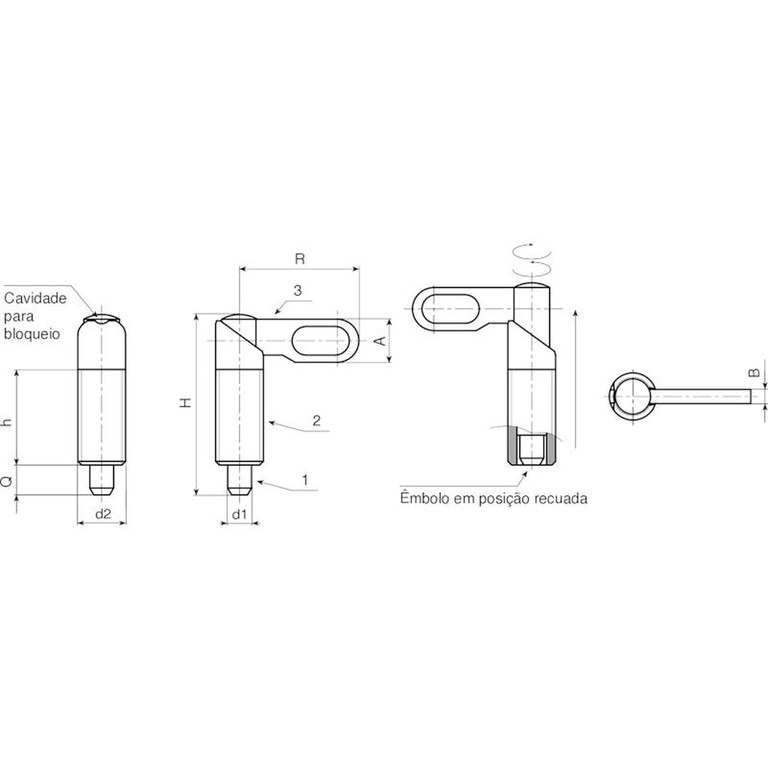

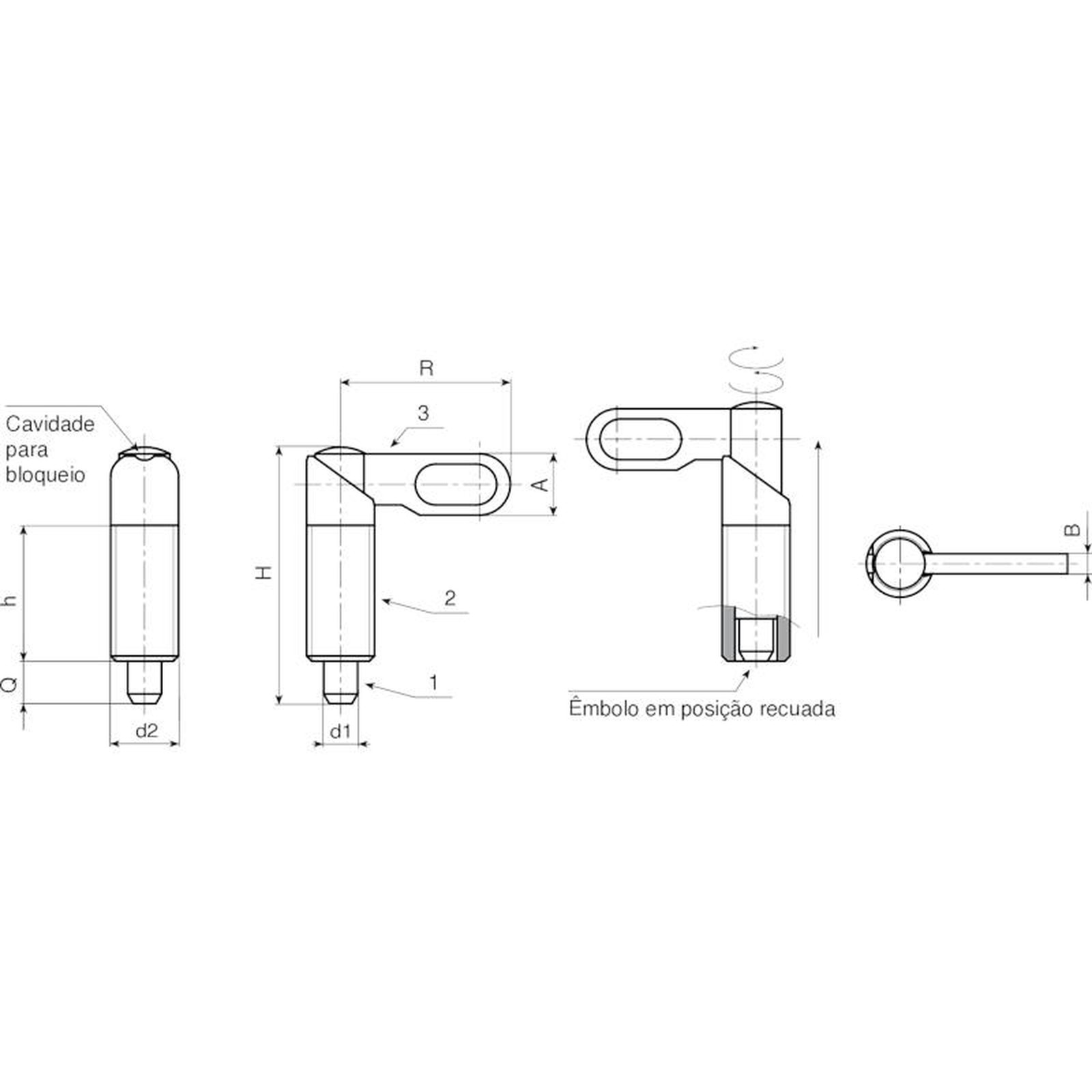

| Código | Art. | R | H | h | A | B | d2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| W81510.0004 | W81510.V04 | 25 | 38 | 20 | 9 | 3 | M10x1 | 4 | 6 | 18 |
| W81510.0005 | W81510.V05 | 25 | 38 | 20 | 9 | 3 | M10x1 | 5 | 6 | 19 |
| W81510.0006 | W81510.V06 | 25 | 38 | 20 | 9 | 3 | M10x1 | 6 | 6 | 21 |
| W81512.0004 | W81512.V05 | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 5 | 8 | 30 |
| W81512.0005 | W81512.V06 | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 6 | 8 | 30 |
| W81512.0006 | W81512.V08 | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 8 | 8 | 33 |
| W81516.0004 | W81516.V06 | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 6 | 10 | 73 |
| W81516.0005 | W81516.V08 | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 8 | 10 | 75 |
| W81516.0006 | W81516.V10 | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 10 | 10 | 77 |
| W81520.0004 | W81520.V08 | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 8 | 12 | 137 |
| W81520.0005 | W81520.V10 | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 10 | 12 | 173 |
| W81520.0006 | W81520.V12 | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 12 | 12 | 143 |
Versão W815 CIN - em aço inoxidável (Aisi 303)
| Código | Art. | R | H | h | A | B | d2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| W81510.0001 | W81510.I04CIN | 25 | 38 | 20 | 9 | 3 | M10x1 | 4 | 6 | 18 |
| W81510.0002 | W81510.I05CIN | 25 | 38 | 20 | 9 | 3 | M10x1 | 5 | 6 | 19 |
| W81510.0003 | W81510.I06CIN | 25 | 38 | 20 | 9 | 3 | M10x1 | 6 | 6 | 21 |
| W81512.0001 | W81512.I05CIN | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 5 | 8 | 30 |
| W81512.0002 | W81512.I06CIN | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 6 | 8 | 30 |
| W81512.0003 | W81512.I08CIN | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 8 | 8 | 33 |
| W81516.0001 | W81516.I06CIN | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 6 | 10 | 73 |
| W81516.0002 | W81516.I08CIN | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 8 | 10 | 75 |
| W81516.0003 | W81516.I10CIN | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 10 | 10 | 77 |
| W81520.0001 | W81520.I08CIN | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 8 | 12 | 137 |
| W81520.0002 | W81520.I10CIN | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 10 | 12 | 142 |
| W81520.0003 | W81520.I12CIN | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 12 | 12 | 143 |
