W810
MANÍPULO COM ÊMBOLO DE INDEXAÇÃO EM AÇO COM BLOQUEIO
Êmbolos de indexação roscados de passo fino - com manípulo

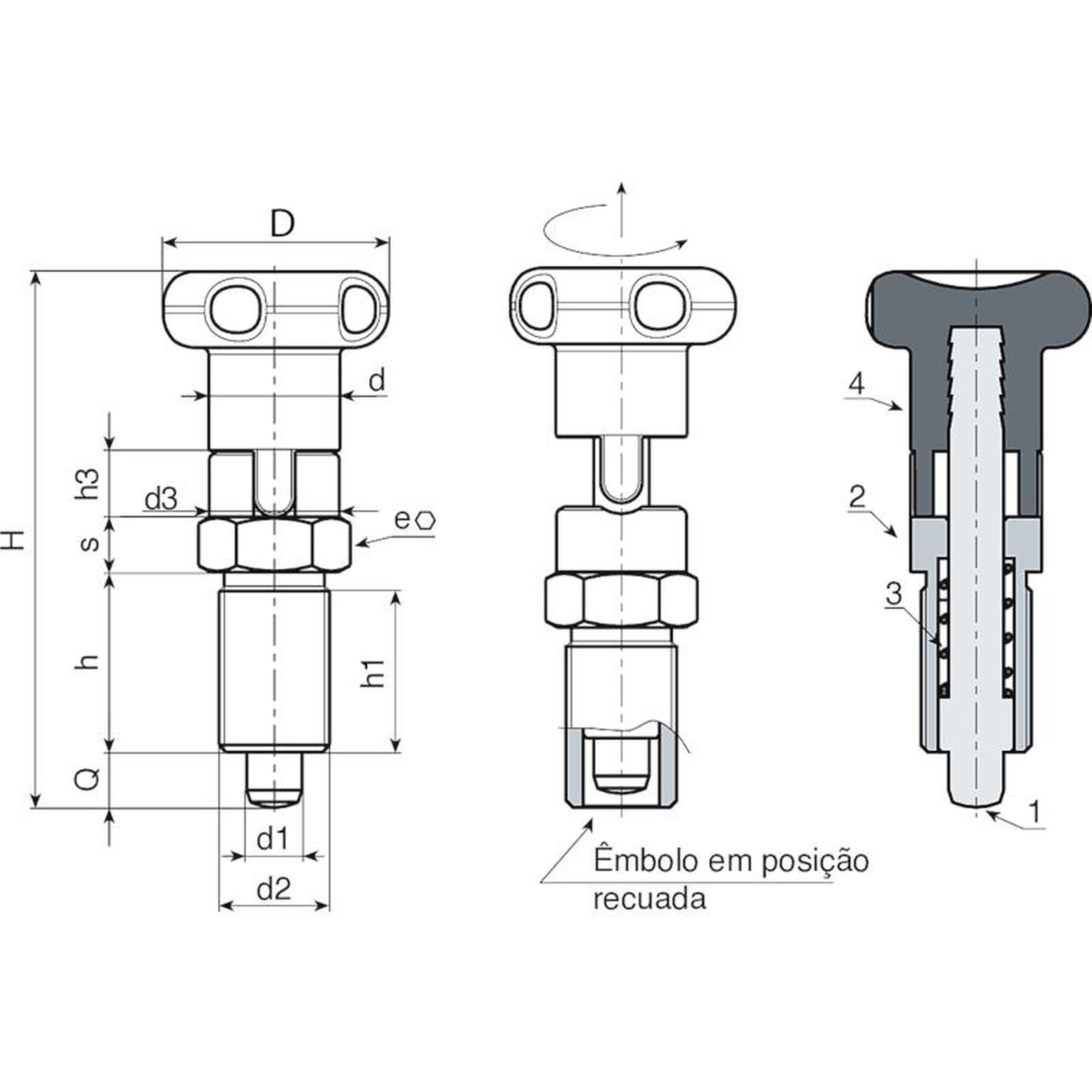

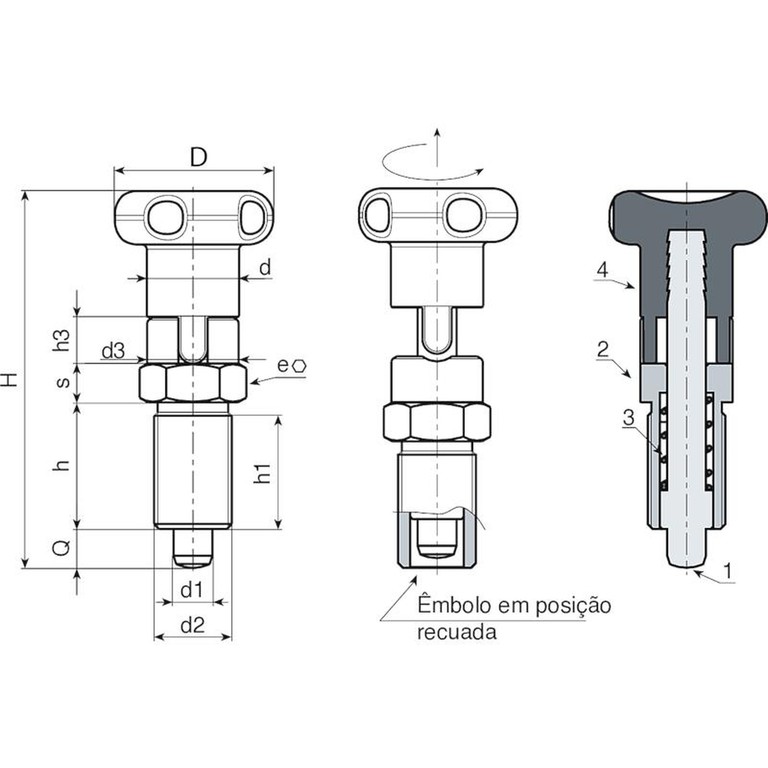

Materiais:
(3) Mola em aço inoxidável (Aisi 301).
(4) Manípulo de lóbulos em poliamida reforçada. Não desmontável. Resistente a óleos e massas lubrificantes.
W810:
(2) Aro hexagonal roscado em aço de alta resistência.
(1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
W810CIN:
(2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
Superfície:
(4) Acetinada.
(1-2) Lisa.
Cor:
(4) Preto (RAL 9011).
W810:
(1-2) Preto do óxido.
W810 CIN:
(1-2) Natural.
ATENÇÃO:
> Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
Pedidos especiais:
A pedido e por quantidade, o manípulo pode ser fornecido com cores conforme a tabela de cores.
Versão W810 - em aço preto do óxido
| Código | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W810.0005 | W810.Q0501 | 22 | 51.5 | 17 | 15 | 6.5 | 11.8 | M10x1 | 12 | 12 | 5 | 5 | 5 | 22 |
| W810.0006 | W810.Q0601 | 27 | 61.5 | 20 | 18 | 7.5 | 13.8 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 37 |
| W810.0007 | W810.Q0801 | 33 | 77.5 | 26 | 23 | 9.5 | 18.8 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 87 |
| W810.0008 | W810.Q1001 | 33 | 90.5 | 33 | 30 | 11.5 | 18.8 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 142 |
Versão W810 CIN - em aço inoxidável (Aisi 303)
| Código | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W810.0001 | W810.I0501CIN | 22 | 51.5 | 17 | 15 | 6.5 | 11.8 | M10x1 | 12 | 12 | 5 | 5 | 5 | 22 |
| W810.0002 | W810.I0601CIN | 27 | 61.5 | 20 | 18 | 7.5 | 13.8 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 37 |
| W810.0003 | W810.I0801CIN | 33 | 77.5 | 26 | 23 | 9.5 | 18.8 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 87 |
| W810.0004 | W810.I1001CIN | 33 | 90.5 | 33 | 30 | 11.5 | 18.8 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 142 |
