W806
MANÍPULO COM ÊMBOLO DE INDEXAÇÃO LISO SOLDÁVEL EM AÇO PRETO DO ÓXIDO
Êmbolos de indexação com corpo liso com fixações alternativas
Materiais:
(4) Manípulo de lóbulos em poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
(4) Acetinada.
(1-2) Lisa.
Cor:
(4) Preto (RAL 9011).
(1-2) Preto do óxido.
Inserções:
(3) Mola em aço zincado.
(2) Corpo liso furado em aço soldável.
(1) Perno do êmbolo de indexação em aço de alta resistência e temperado.
ATENÇÃO:
> Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
Pedidos especiais:
A pedido e por quantidade, o manípulo pode ser fornecido com cores conforme a tabela de cores.
ATENÇÃO:
Para evitar problemas durante a soldadura do corpo em aço na máquina, o manípulo de plástico é fornecido desmontado. O manípulo poderá ser atarraxado após a peça arrefecer.

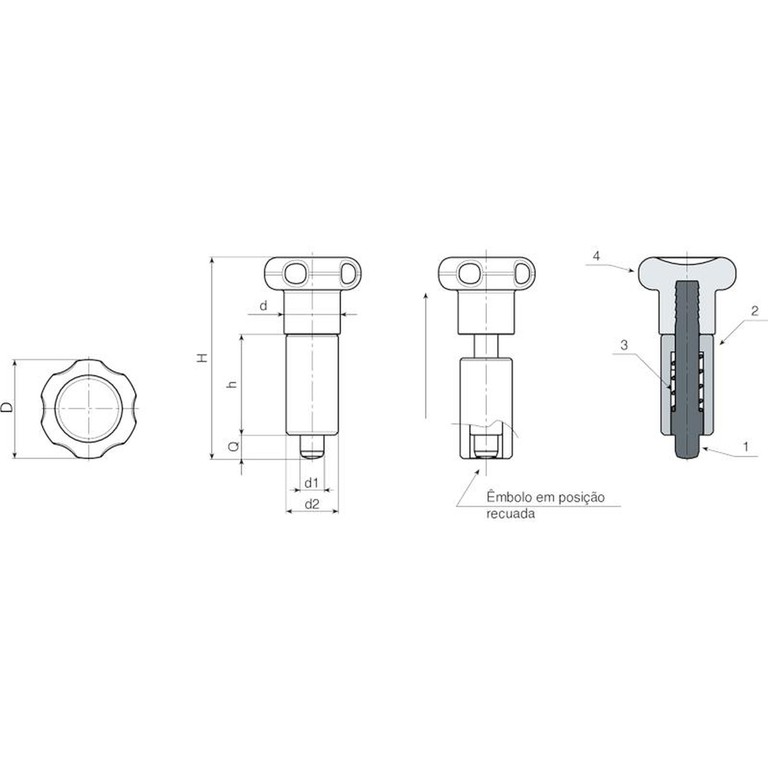

| Código | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| W806.0001 | W806.Q0501 | 22 | 45 | 22 | 12 | 12 | 5 | 5 | 23 |
| W806.0002 | W806.Q0601 | 27 | 54 | 26 | 14 | 14 | 6 | 6 | 40 |
| W806.0003 | W806.Q0801 | 33 | 68 | 34 | 18 | 19 | 8 | 8 | 84 |
