MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO

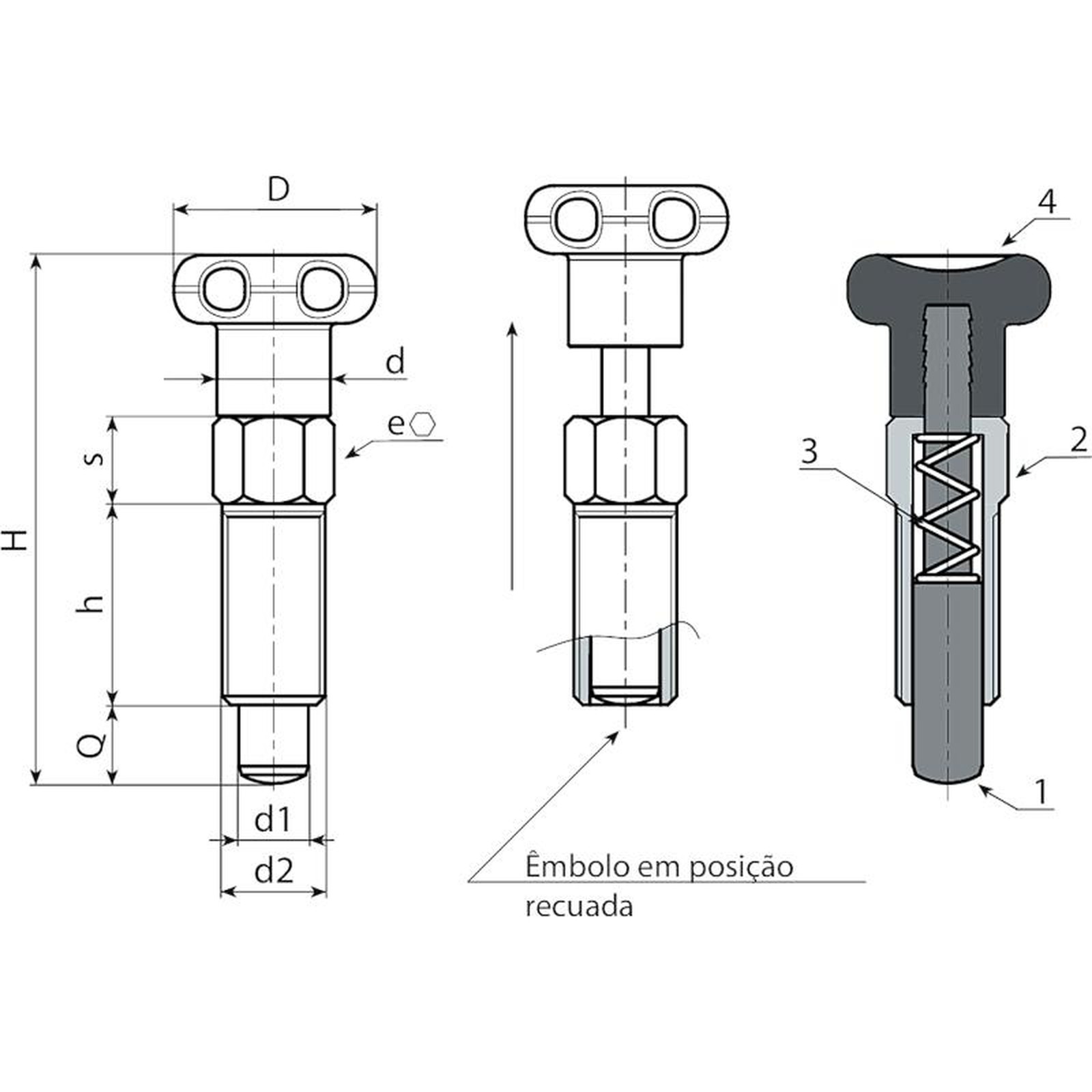

Êmbolos de indexação roscados de passo grosso - com manípulo
Materiais:
(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
(3) Mola em aço inoxidável (Aisi 302).
(4) Manípulo de lóbulos em poliamida reforçada. Não desmontável. Resistente a óleos e massas lubrificantes.
W795:
(2) Corpo do êmbolo de indexação roscado em aço automático.
W795 CIN:
(2) Corpo do êmbolo de indexação roscado em aço inoxidável (Aisi 303).
Superfície:
(4) Acetinada.
(1-2-3) Lisa.
Cor:
(4) Preto (RAL 9011).
W795:
(2) Zincagem.
W795 CIN:
(1-2) Natural.
ATENÇÃO:
> Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
Pedidos especiais:
Nenhum.
Versão W795 - em aço zincado
| Código | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W795.0001 | W795.J0401 | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 4 | 4 | 5 |
| W795.0003 | W795.J0501 | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 5 | 5 | 11 |
| W795.0005 | W795.J0601 | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 6 | 6 | 23 |
| W795.0007 | W795.J0801 | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 8 | 8 | 38 |
Versão W795 CIN - em aço inoxidável (Aisi 303)
| Código | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W795.0002 | W795.J0401CIN | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 4 | 4 | 5 |
| W795.0004 | W795.J0501CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 5 | 5 | 11 |
| W795.0006 | W795.J0601CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 6 | 6 | 23 |
| W795.0008 | W795.J0801CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 8 | 8 | 38 |
