MANÍPULO COM ÊMBOLO DE INDEXAÇÃO ROSCADO EM AÇO INOXIDÁVEL INTEGRAL COM BLOQUEIO - COM PORCA
Êmbolos de indexação roscados de passo fino - Aço inoxidável integral
Materiais:
(1) Perno do êmbolo de indexação em aço inoxidável (Aisi 303).
(2) Aro hexagonal roscado em aço inoxidável (Aisi 303).
(3) Mola em aço inoxidável (Aisi 301).
(4) Manípulo de lóbulos torneado em aço inoxidável (Aisi 303).
(5) Parafuso de fixação em aço inoxidável (Aisi 304).
Superfície:
Acetinada.
Cor:
Natural.
ATENÇÃO:
> Recomendamos a realização do furo de alojamento da haste do êmbolo de indexação com tolerância H7.
> Porca fornecida montada.
Pedidos especiais:
A pedido e por quantidade, o êmbolo de indexação pode ser fornecido totalmente desmontado.
A pedido, a porca pode ser fornecida desmontada.
Versão W723 CIN - com porca

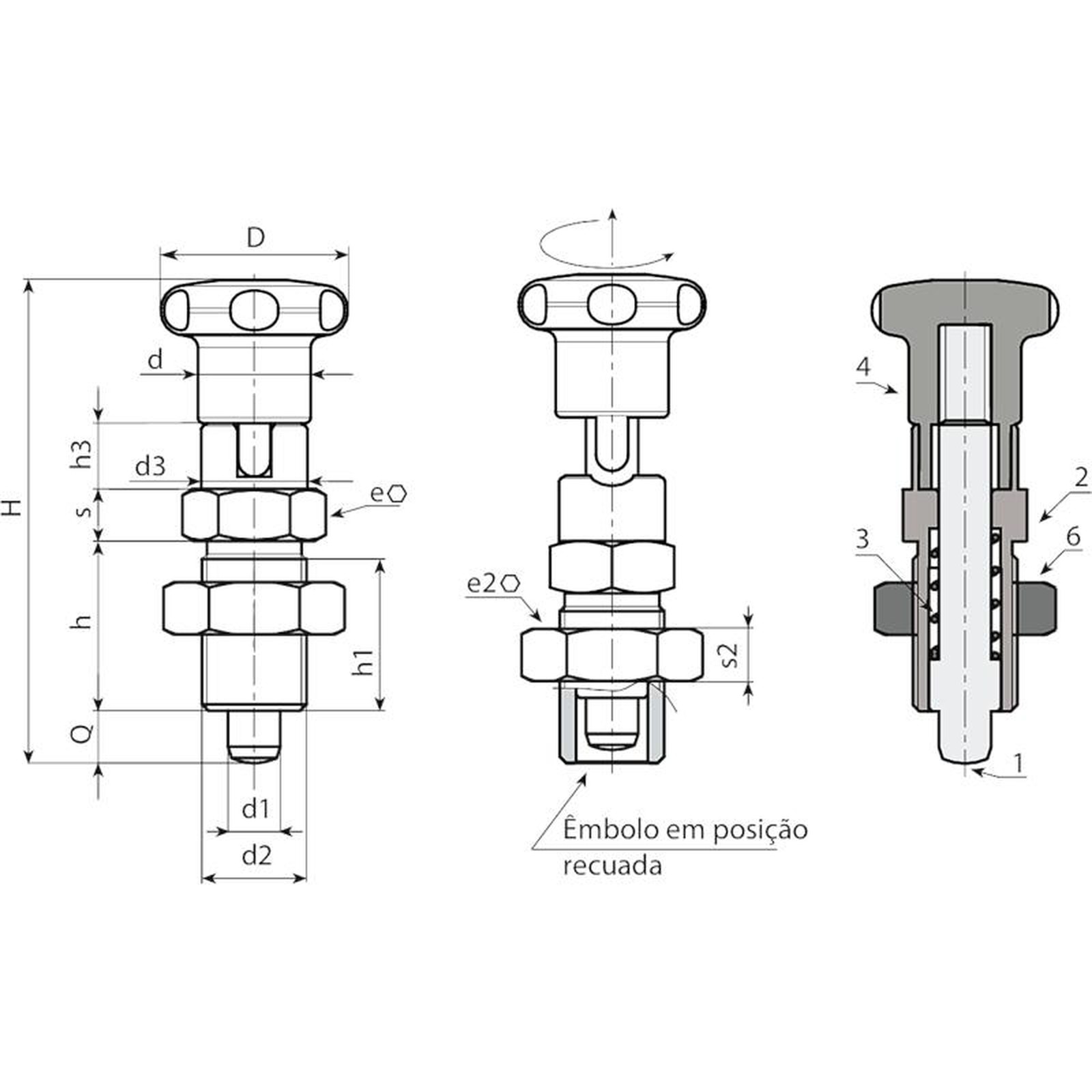

| Código | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W723.0001 | W723.I0501CIN | 22 | 52 | 17 | 15 | 6.5 | 12 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | - |
| W723.0002 | W723.I0601CIN | 27 | 61 | 20 | 18 | 7.5 | 14 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | - |
| W723.0004 | W723.I0801CIN | 32 | 77 | 26 | 23 | 9.5 | 19 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | - |
| W723.0005 | W723.I1001CIN | 33 | 90 | 33 | 30 | 11.5 | 19 | M20x1,5 | 20 | 22 | 10 | 30 | 9 | 10 | 10 | 240 |
