W838

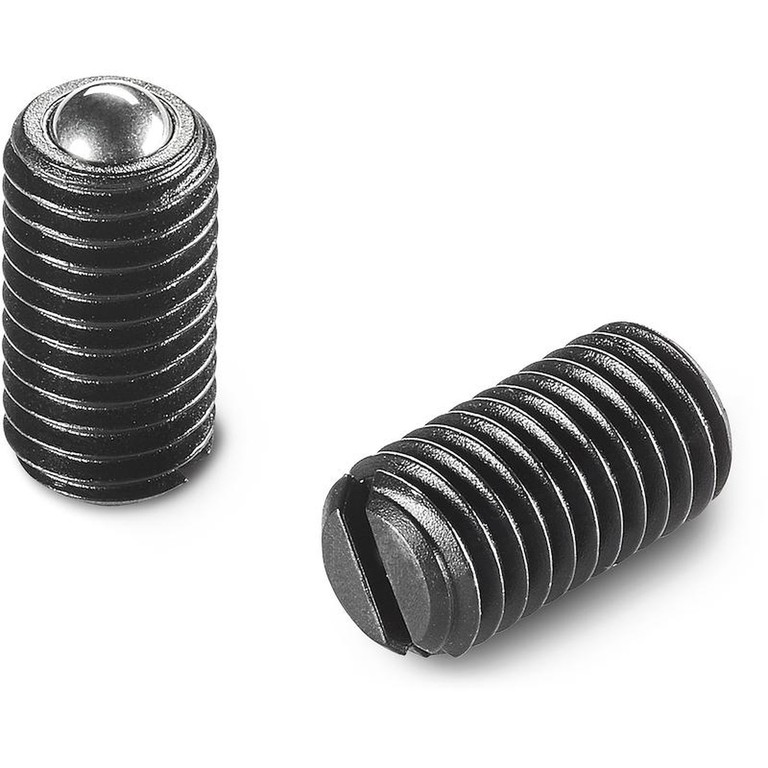

ÊMBOLO ROSCADO EM PLÁSTICO COM FENDA PARA CHAVE DE PARAFUSOS COM ESFERA EM PLÁSTICO OU EM AÇO
Êmbolo com mola roscado com esfera
Materiais:
Corpo do êmbolo em plástico moldado (POM - Delrin).
Superfície:
Acetinada ligeira.
Cor:
Preto(RAL 9011).
Esfera:
W838:
Esfera em plástico moldado branco (POM).
W838CIN
Esfera em aço inoxidável temperada (Aisi 420).
Tipologia e força da mola:
Normal.
Mola:
Mola em aço inoxidável (Aisi 301).
Pedidos especiais:
Nenhum.
Versão W838: com esfera em plástico (DELRIN)

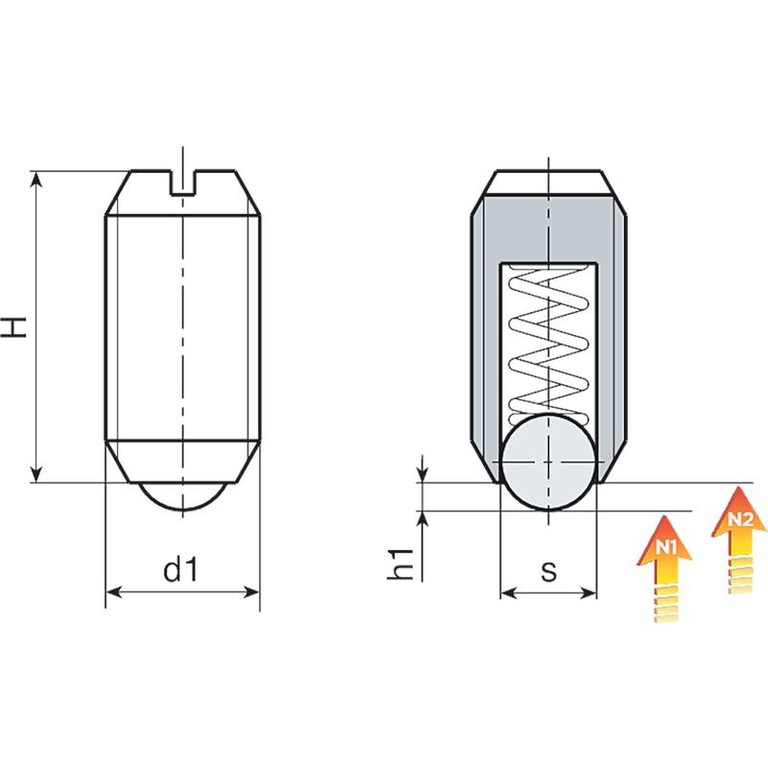

| Código | art. | s | H | h1 | N1 (N) | N2 (N) | d1 6H | Peso (g) |
|---|---|---|---|---|---|---|---|---|
| W838.0001 | W838.TM06 | 3.5 | 14 | 1 | 9 | 13 | M6 | 0.4 |
| W838.0002 | W838.TM08 | 5 | 16 | 1.5 | 15 | 30 | M8 | 1 |
| W838.0003 | W838.TM10 | 6 | 19 | 2 | 20 | 40 | M10 | 2 |
Versão W838CIN: com esfera em aço inoxidável.
| Código | art. | s | H | h1 | N1 (N) | N2 (N) | d1 6H | Peso (g) |
|---|---|---|---|---|---|---|---|---|
| W838.0004 | W838.TM06CIN | 3.5 | 14 | 1 | 9 | 13 | M6 | 0.4 |
| W838.0005 | W838.TM08CIN | 5 | 16 | 1.5 | 15 | 30 | M8 | 1 |
| W838.0006 | W838.TM10CIN | 6 | 19 | 2 | 20 | 40 | M10 | 2 |
