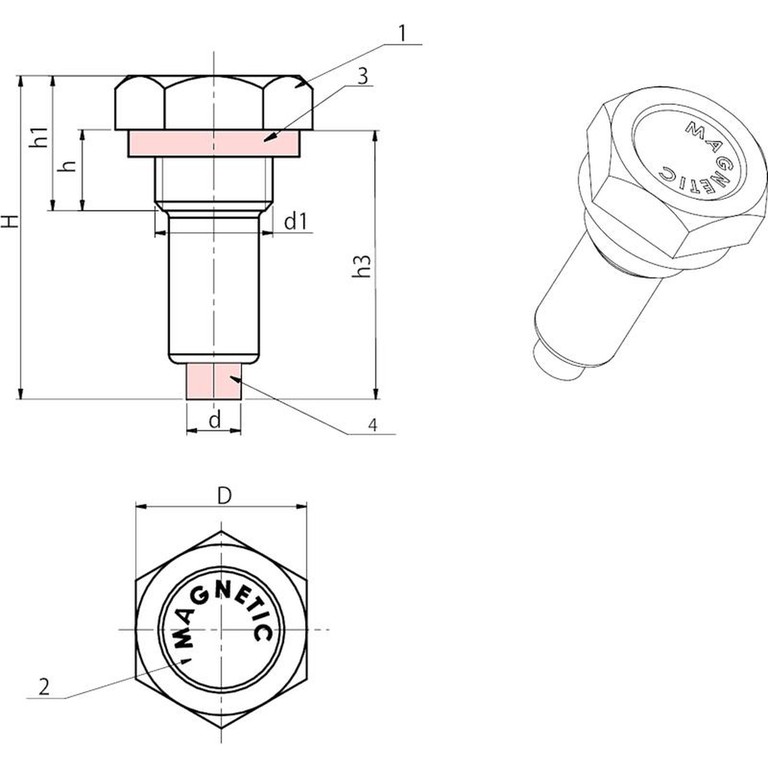

Materiais:
(1) Tubo em alumínio (liga 6060).
(4) Íman de neodímio -NdFeb- (N35EH) resistente até 200°C.
(2) Escrita “MAGNETIC” puncionada, resistente até 200 °C.
(3) Vedação em fluoroelastómero (VITON®), resistente até 200°C
Superfície:
Torneada.
Cor:
Natural.
Pedidos especiais:
A pedido e por quantidade, podem ser feitas escritas mediante desenho.
A pedido e por quantidade, a rosca d1 pode ser feita mediante desenho.
Versão com roscas GAS
| Código | art. | D | d | H | h | h1 | h3 | d1 (GAS) | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| T50119.0001 | T50119.AT1-4 | 19 | 6 | 36 | 9 | 15 | 28 | 1/4 | 14 |
| T50122.0001 | T50122.AT3-8 | 22 | 8 | 36 | 9 | 15 | 30 | 3/8 | 21 |
| T50126.0006 | T50126.AT1-2 | 26 | 8 | 40 | 11 | 18 | 34 | 1/2 | - |
| T50132.0001 | T50132.AT3-4 | 32 | 8 | 44 | 12 | 20 | 36 | 3/4 | - |
Versão com roscas métricas de passo fino
| Código | art. | D | d | H | h | h1 | h3 | d1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| T50122.0006 | T50122.AB16X1.5 | 22 | 8 | 36 | 9 | 15 | 30 | M16X1,5 | 21 |
| T50126.0005 | T50126.AB20X1.5 | 26 | 8 | 40 | 11 | 18 | 34 | M20X1,5 | - |
| T50132.0006 | T50132.AB27X1.5 | 32 | 8 | 44 | 12 | 20 | 36 | M27X1,5 | - |
