Materiais:
(2) Íman plano de Ferrite.
(3) Espaçador em material plástico.
T418:

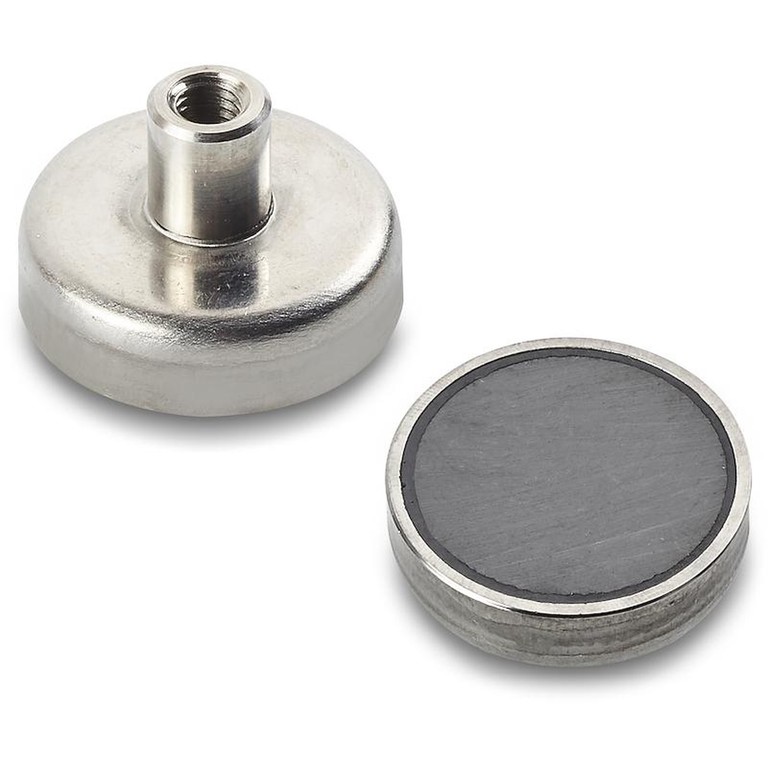

(1) Carcaça torneada em aço automático, com furo cego roscado saliente.
T418CIN:
(1) Carcaça torneada em aço inoxidável (Aisi 304), com furo cego roscado saliente (tolerância de rosca 6H).
Superfície:
Lisa.
Cor:
T418:
Zincagem blue standard.
T418CIN:
Natural.
Pedidos especiais:
A pedido e por quantidade, a carcaça em aço do modelo T418 pode ser fornecida com zincagem preta (resistência de 720 horas à névoa salina).
Versão VZM: com carcaça zincada

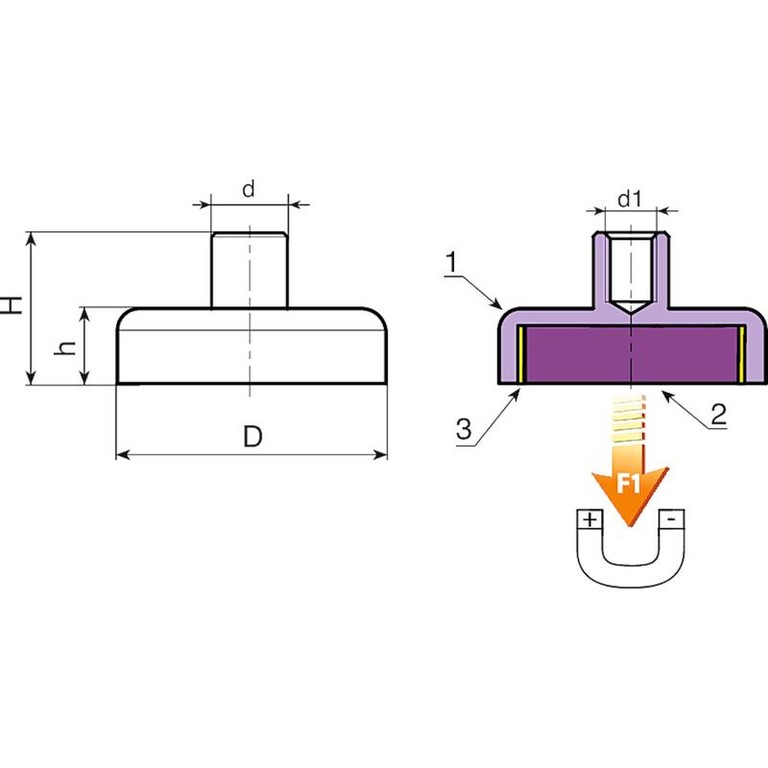

| Código | art. | D | h | H | d ±0,2 | d1 6H | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|
| T418010.0001 | T418010.VZM03 | 10 ±0,1 | 4,5 +0,2/-0,1 | 11,5 +0,3/-0,2 | 6 | M3 | 3 | 4 |
| T418013.0001 | T418013.VZM03 | 13 ±0,1 | 4,5 +0,2/-0,1 | 11,5 +0,3/-0,2 | 6 | M3 | 4 | 10 |
| T418016.0001 | T418016.VZM03 | 16 ±0,1 | 4,5 +0,2/-0,1 | 11,5 +0,3/-0,2 | 6 | M3 | 6 | 18 |
| T418020.0001 | T418020.VZM03 | 20 ±0,1 | 6 +0,2/-0,1 | 13 +0,3/-0,2 | 6 | M3 | 11 | 30 |
| T418025.0002 | T418025.VZM04 | 25 ±0,1 | 7 +0,3/-0,2 | 15 +0,5/-0,3 | 8 | M4 | 20 | 40 |
| T418032.0002 | T418032.VZM04 | 32 ±0,2 | 7 +0,3/-0,2 | 15 +0,5/-0,3 | 8 | M4 | 31 | 80 |
| T418036.0001 | T418036.VZM04 | 36 ±0,2 | 7,7 +0,3/-0,2 | 16 +0,5/-0,3 | 8 | M4 | 42 | 100 |
| T418040.0002 | T418040.VZM05 | 40 ±0,2 | 8 +0,3/-0,2 | 18 +0,5/-0,3 | 10 | M5 | 59 | 125 |
| T418047.0001 | T418047.VZM06 | 47 ±0,2 | 9 +0,4/-0,2 | 20,5 +0,6/-0,3 | 12 | M6 | 91 | 180 |
| T418050.0002 | T418050.VZM06 | 50 ±0,2 | 10 +0,4/-0,2 | 22 +0,6/-0,3 | 12 | M6 | 111 | 220 |
| T418057.0001 | T418057.VZM06 | 57 ±0,2 | 10,5 +0,5/-0,2 | 22,5 +0,7/-0,3 | 12 | M6 | 153 | 280 |
| T418063.0002 | T418063.VZM08 | 63 +0,3/-0,1 | 14 +0,5/-0,2 | 30 +0,7/-0,3 | 15 | M8 | 245 | 350 |
| T418080.0001 | T418080.VZM10 | 80 +0,3/-0,1 | 18 +0,5/-0,2 | 34 +0,7/-0,3 | 20 | M10 | 499 | 600 |
| T418100.0001 | T418100.VZM12 | 100 +0,5/-0,1 | 22 +0,5/-0,2 | 43 +0,7/-0,3 | 22 | M12 | 956 | 900 |
| T418125.0001 | T418125.VZM14 | 125 +0,5/-0,1 | 26 +0,5/-0,2 | 50 +0,7/-0,3 | 25 | M14 | 1.720 | 1.300 |
Versão HNM: com carcaça inoxidável (Aisi 304)
| Código | art. | D | h | H | d ±0,2 | d1 6H | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|
| T418025.0001 | T418025.HNM05CIN | 25 ±0,1 | 7 +0,3/-0,2 | 16 +0,5/-0,3 | 8 | M5 | 20 | 32 |
| T418032.0001 | T418032.HNM05CIN | 32 ±0,2 | 7 +0,3/-0,2 | 16 +0,5/-0,3 | 8 | M5 | 31 | 64 |
| T418040.0001 | T418040.HNM05CIN | 40 ±0,2 | 8 +0,3/-0,2 | 16,5 +0,5/-0,3 | 8 | M5 | 56 | 100 |
| T418050.0001 | T418050.HNM05CIN | 50 ±0,2 | 10 +0,4/-0,2 | 18,5 +0,6/-0,3 | 8 | M5 | 105 | 175 |
| T418063.0001 | T418063.HNM05CIN | 63 +0,3/-0,1 | 14 +0,5/-0,2 | 22 +0,7/-0,3 | 8 | M5 | 228 | 280 |
