P481
TAMPÃO PARA TUBO QUADRADO COM INSERÇÃO ROSCADA PASSANTE (SÉRIE PESADA)
Tampões com furo roscado
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto(RAL 9011).
Inserções:
Casquilho em latão niquelado com furo roscado passante (tolerância de rosca 6H).
Fixação:
Por pressão.
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.

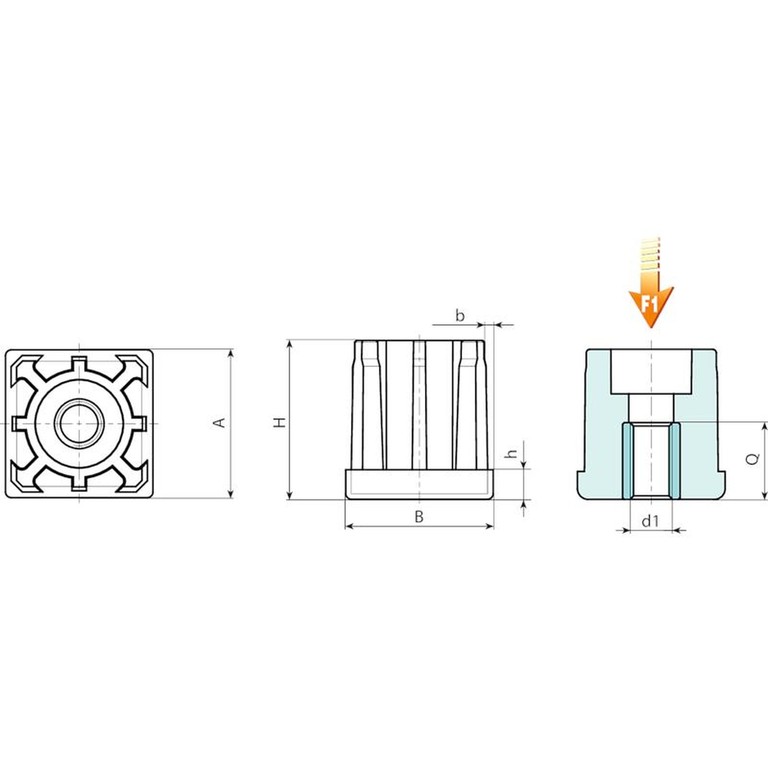

| Código | art. | A | B | H | h | b espessura do tubo | d1 6H | Q | Peso (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|
| P481030.0009 | ART_P481030.T1.5M0801 | 30 | 30 | 32.5 | 6 | 1,5 | M8 | 26 | 63 | 17 |
| P481030.0001 | ART_P481030.T1.5M1001 | 30 | 30 | 32.5 | 6 | 1,5 | M10 | 26 | 59 | 17 |
| P481030.0002 | ART_P481030.T1.5M1201 | 30 | 30 | 32.5 | 6 | 1,5 | M12 | 26 | 55 | 17 |
| P481030.0003 | ART_P481030.T1.5M1401 | 30 | 30 | 32.5 | 6 | 1,5 | M14 | 26 | 50 | 17 |
| P481030.0004 | ART_P481030.T1.5M1601 | 30 | 30 | 32.5 | 6 | 1,5 | M16 | 26 | 46 | 17 |
