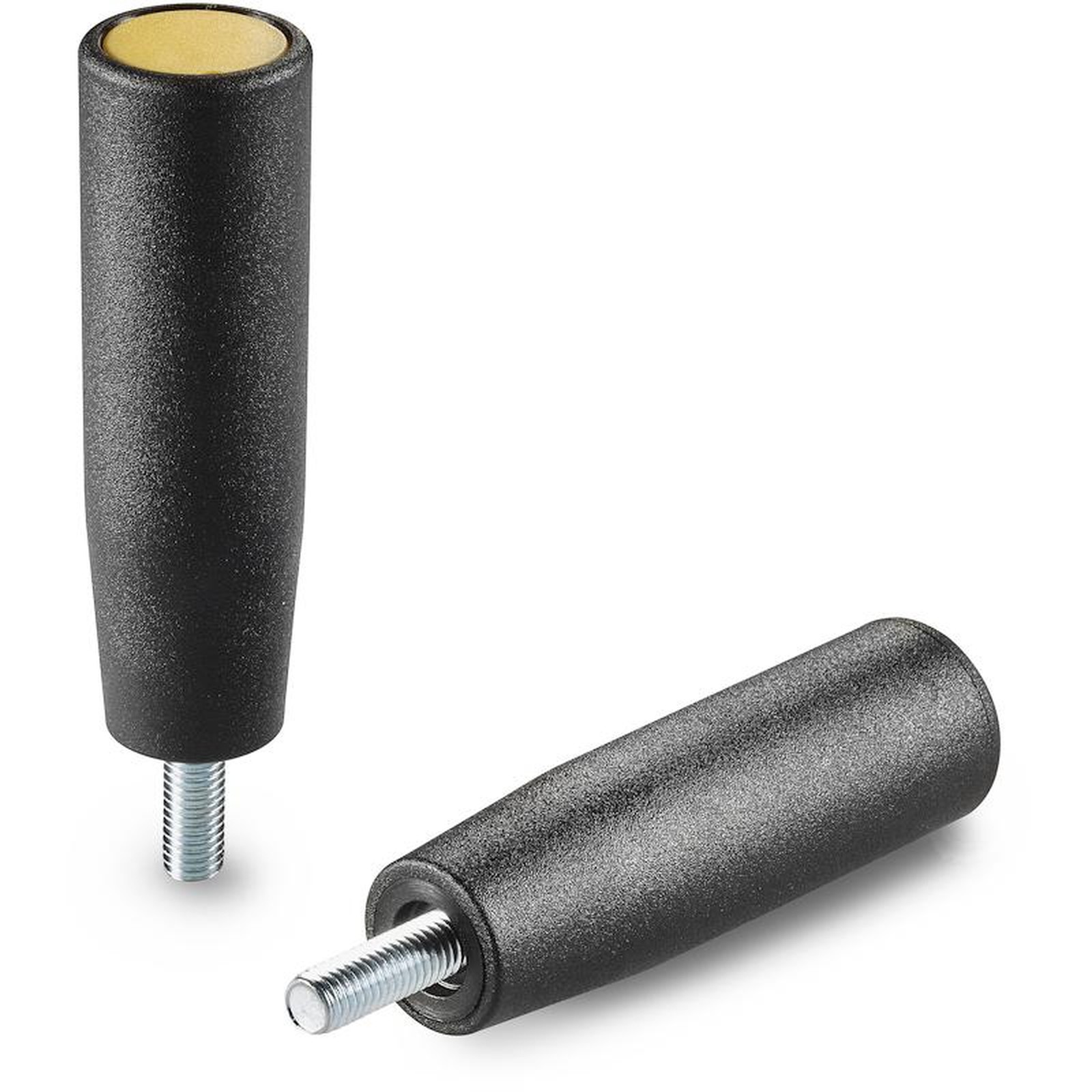

EMPUNHADURA DE PUNHO "EUROMODEL" COM PERNO ROSCADO
13
M240
Manici con foro/perno filettato
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto(RAL 9011).
Tampão central:
Poliamida cinzenta (RAL 7035 cód. 13).
Cores alternativas para o tampão:
Alaranjado(RAL 2004 cód. 02).
Azul(RAL 5015 cód. 07).
Amarelo(RAL 1021 cód. 10).
Vermelho(RAL 3000 cód. 16).
Verde(RAL 6024 cód. 17).
Preto(RAL 9011 cód. 01).
Inserções:
Parafuso prisioneiro roscado em aço zincado (tolerância de rosca 6g).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com comprimentos a pedido.
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.
Comprimentos do perno já predispostos no molde:
Para todas as roscas:
10-15-20-25-30-35-40-45-50-55-60-65-70-75-80

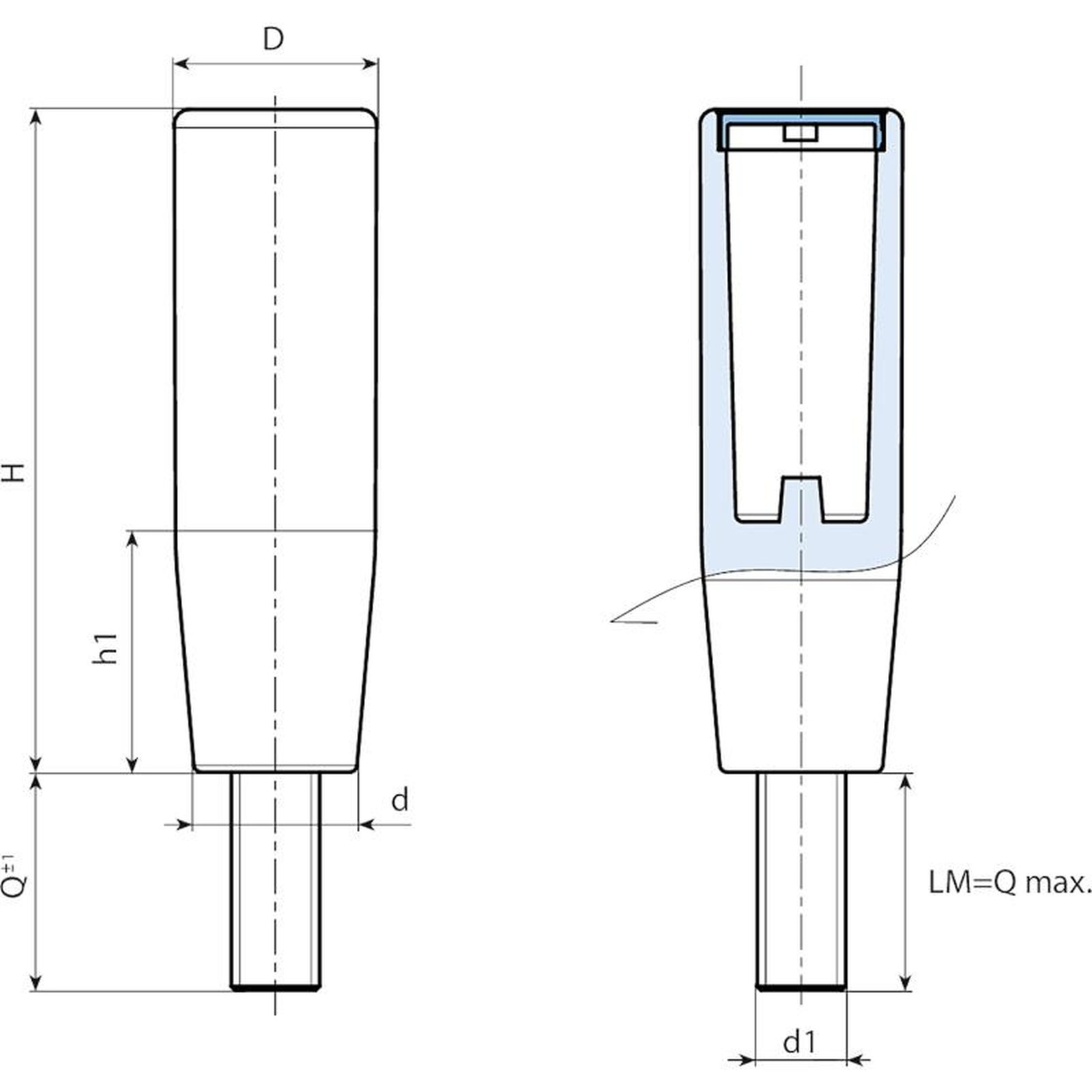

| Código | art. | H | D | d | h1 | LM | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| M24090.0003 | M24090.TM08X100113 | 90 | 27,5 | 22,5 | 35 | 80 | M8 | 10 | 65 |
| M24090.0007 | M24090.TM08X150113 | 90 | 27,5 | 22,5 | 35 | 80 | M8 | 15 | 66,5 |
| M24090.0011 | M24090.TM10X100113 | 90 | 27,5 | 22,5 | 35 | 80 | M10 | 10 | 70 |
| M24090.0015 | M24090.TM10X200113 | 90 | 27,5 | 22,5 | 35 | 80 | M10 | 20 | 75 |
| M24090.0019 | M24090.TM12X200113 | 90 | 27,5 | 22,5 | 35 | 80 | M12 | 20 | 83 |
Comprimentos do perno a pedido, com no mínimo 100 peças.
LM = Comprimento máximo moldável.
| art. | H | D | d | h1 | LM | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|
| M24090.TM08X..0113 | 90 | 27,5 | 22,5 | 35 | 80 | M8 | 10-15 | 65-66,5 |
| M24090.TM10X..0113 | 90 | 27,5 | 22,5 | 35 | 80 | M10 | 10-20 | 70-75 |
| M24090.TM12X200113 | 90 | 27,5 | 22,5 | 35 | 80 | M12 | 20 | 83 |
Inserir nos dois pontos . . do código o comprimento escolhido do perno. Comprimentos do perno a pedido, com no mínimo 100 peças.
LM = Comprimento máximo moldável.
