PORCA DE ORELHAS “EUROMODEL” COM CASQUILHO ROSCADO PASSANTE
L803
Galletti Euromodel
Description

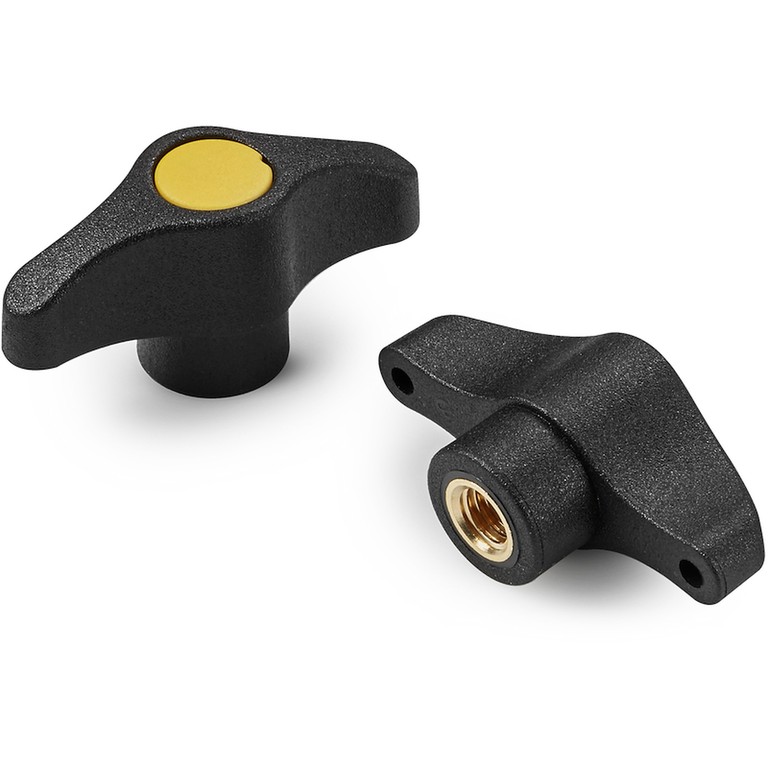

A porca de orelhas “Euromodel” com casquilho roscado faz parte da família das porcas de orelhas, mas apresenta um design mais sofisticado e um tampão colorido, características comuns a todos os produtos pertencentes à linha Euromodel. O design da porca de orelhas é muito sinuoso e arredondado, apresentando também duas cavidades desenhadas para inserir os dedos e facilitar a rotação e a aplicação da força na mesma. Toda a série destas porcas de orelhas tem o design registado. O artigo apresenta um casquilho em latão ou, em alternativa, um casquilho em aço inoxidável, com furo roscado passante, que é depois fechado por um tampão colorido, não atuando este como dispositivo de bloqueio. Desta forma é possível dar um toque de cor ao produto e torná-lo mais atrativo ou personalizado. A porca de orelhas “Euromodel” com casquilho roscado L803 é feita com materiais à base de poliamida reforçada. Cores disponíveis para o tampão: Laranja, Azul, Amarelo, Vermelho, Verde, Cinzento.
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto(RAL 9011).
Tampão central:
Poliamida cinzenta (RAL 7035 cód. 13).
Cores alternativas para o tampão:
Alaranjado(RAL 2004 cód. 02).
Azul(RAL 5015 cód. 07).
Amarelo(RAL 1021 cód. 10).
Vermelho(RAL 3000 cód. 16).
Verde(RAL 6024 cód. 17).
Preto(RAL 9011 cód. 01).
Inserções:
L803:
Casquilho com furo roscado passante em latão (tolerância de rosca 6H).
L803PIN:
Casquilho com furo roscado passante em aço inoxidável (Aisi 303) (tolerância de rosca 6H).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.
Video:
Versão L803: inserção padrão em latão.

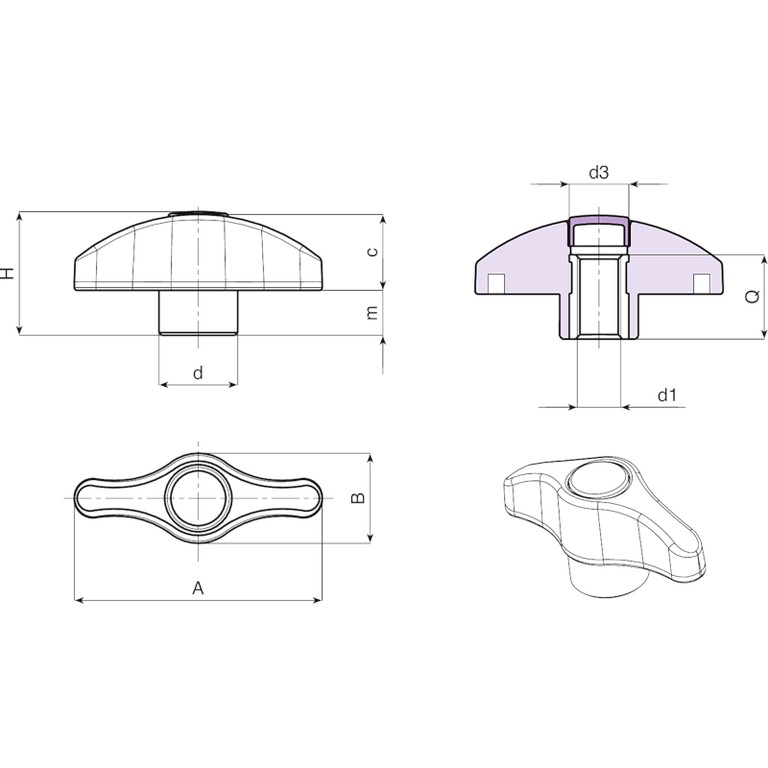

| Código | art. | A | B | H | m | c | d | d3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L80344.0004 | L80344.TM050113 | 44 | 16 | 22 | 8 | 14 | 14 | 10 | M5 | 15 | 10 |
| L80344.0010 | L80344.TM060113 | 44 | 16 | 22 | 8 | 14 | 14 | 10 | M6 | 15 | 10 |
| L80344.0017 | L80344.TM080113 | 44 | 16 | 22 | 8 | 14 | 14 | 10 | M8 | 15 | 11 |
| L80352.0017 | L80352.TM050113 | 52 | 19 | 26 | 9.5 | 16.5 | 17 | 13 | M5 | 18 | 15 |
| L80352.0005 | L80352.TM060113 | 52 | 19 | 26 | 9.5 | 16.5 | 17 | 13 | M6 | 18 | 15 |
| L80352.0013 | L80352.TM080113 | 52 | 19 | 26 | 9.5 | 16.5 | 17 | 13 | M8 | 18 | 16 |
| L80352.0016 | L80352.TM100113 | 52 | 19 | 26 | 9.5 | 16.5 | 17 | 13 | M10 | 18 | 16 |
| L80367.0002 | L80367.TM060113 | 67 | 24 | 32.5 | 11 | 21.5 | 21 | 16 | M6 | 18 | 26 |
| L80367.0004 | L80367.TM080113 | 67 | 24 | 32.5 | 11 | 21.5 | 21 | 16 | M8 | 18 | 26 |
| L80367.0011 | L80367.TM100113 | 67 | 24 | 32.5 | 11 | 21.5 | 21 | 16 | M10 | 18 | 27 |
| L80367.0015 | L80367.TM120113 | 67 | 24 | 32.5 | 11 | 21.5 | 21 | 16 | M12 | 18 | 27 |
Versão L803 PIN: inserção em aço inoxidável (Aisi 303).
| Código | art. | A | B | H | m | c | d | d3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L80344.0011 | L80344.TM060113PIN | 44 | 16 | 22 | 8 | 14 | 14 | 10 | M6 | 15 | 10 |
| L80352.0014 | L80352.TM080113PIN | 52 | 19 | 26 | 9.5 | 16.5 | 17 | 13 | M8 | 18 | 16 |
| L80367.0012 | L80367.TM100113PIN | 67 | 24 | 32.5 | 11 | 21.5 | 21 | 16 | M10 | 18 | 27 |
