Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto(RAL 9011).
Inserções:
L271:
Parafuso prisioneiro roscado em aço zincado (tolerância de rosca 6g).
L271CIN:
Parafuso prisioneiro roscado em aço inoxidável. (Aisi 303) (tolerância de rosca 6g).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com comprimentos a pedido.
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.
Versão L271: com inserção em aço zincado.

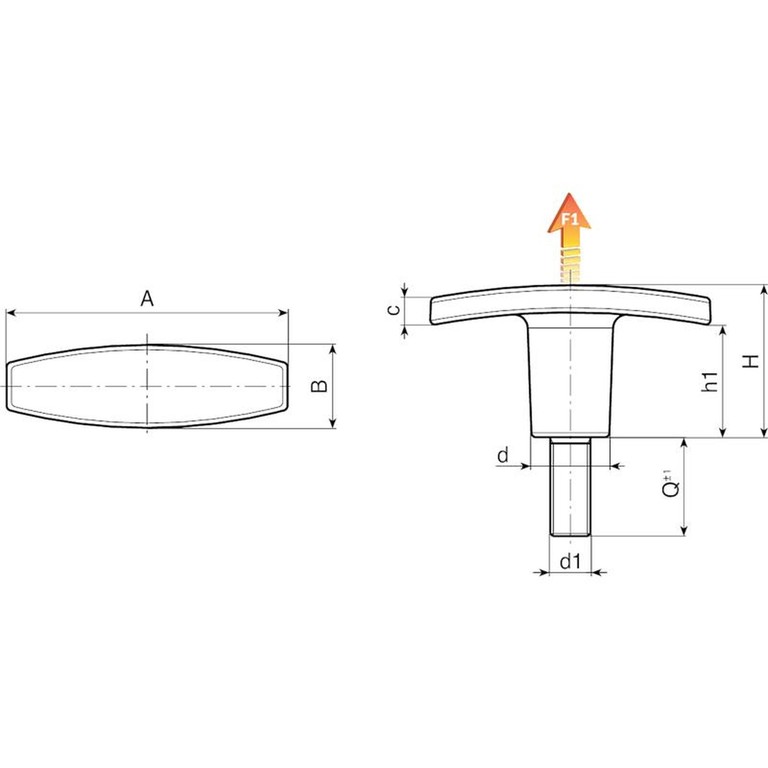

| Código | Art. | A | B | H | h1 | c | d | LM | d1 6g | Q | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L27150.0003 | L27150.TM05X2001 | 50 | 15 | 24 | 17 | 5 | 14 | 30 | M5 | 20 | 13 | 4100 |
| L27150.0004 | L27150.TM05X3001 | 50 | 15 | 24 | 17 | 5 | 14 | 30 | M5 | 30 | 14 | 4100 |
| L27150.0010 | L27150.TM06X1501 | 50 | 15 | 24 | 17 | 5 | 14 | 30 | M6 | 15 | 14,5 | 4100 |
| L27150.0011 | L27150.TM06X2001 | 50 | 15 | 24 | 17 | 5 | 14 | 30 | M6 | 20 | 15 | 4100 |
| L27150.0012 | L27150.TM06X3001 | 50 | 15 | 24 | 17 | 5 | 14 | 30 | M6 | 30 | 16,5 | 4100 |
| L27150.0014 | L27150.TM06X4001 | 50 | 15 | 24 | 17 | 5 | 14 | 30 | M6 | 40 | 18 | 4100 |
| L27160.0003 | L27160.TM05X1501 | 60 | 18 | 33 | 24 | 6 | 16.5 | 30 | M5 | 15 | 20 | 4100 |
| L27160.0004 | L27160.TM05X2001 | 60 | 18 | 33 | 24 | 6 | 16.5 | 30 | M5 | 20 | 21 | 4100 |
| L27160.0005 | L27160.TM05X3001 | 60 | 18 | 33 | 24 | 6 | 16.5 | 30 | M5 | 30 | 20-21 | 4100 |
| L27160.0009 | L27160.TM06X2001 | 60 | 18 | 33 | 24 | 6 | 16.5 | 30 | M6 | 20 | 23 | 5800 |
| L27160.0011 | L27160.TM06X3001 | 60 | 18 | 33 | 24 | 6 | 16.5 | 30 | M6 | 30 | 25 | 5800 |
| L27160.0016 | L27160.TM08X2001 | 60 | 18 | 33 | 24 | 6 | 16.5 | 30 | M8 | 20 | 28 | 5800 |
| L27160.0019 | L27160.TM08X3001 | 60 | 18 | 33 | 24 | 6 | 16.5 | 30 | M8 | 30 | 31 | 5800 |
| L27160.0020 | L27160.TM08X4001 | 60 | 18 | 33 | 24 | 6 | 16.5 | 30 | M8 | 40 | 34 | 5800 |
| L27160.0024 | L27160.TM10X2001 | 60 | 18 | 33 | 24 | 6 | 16.5 | 30 | M10 | 20 | 30 | 5800 |
| L27160.0025 | L27160.TM10X3001 | 60 | 18 | 33 | 24 | 6 | 16.5 | 30 | M10 | 30 | 35 | 5800 |
| L27160.0027 | L27160.TM10X4001 | 60 | 18 | 33 | 24 | 6 | 16.5 | 30 | M10 | 40 | 30-35 | 5800 |
| L27172.0003 | L27172.TM06X2001 | 72 | 19 | 34 | 20 | 10 | 18 | 80 | M6 | 20 | 30 | 6500 |
| L27172.0005 | L27172.TM06X3001 | 72 | 19 | 34 | 20 | 10 | 18 | 80 | M6 | 30 | 32 | 6500 |
| L27172.0006 | L27172.TM06X4001 | 72 | 19 | 34 | 20 | 10 | 18 | 80 | M6 | 40 | 34 | 6500 |
| L27172.0009 | L27172.TM08X2001 | 72 | 19 | 34 | 20 | 10 | 18 | 80 | M8 | 20 | 39 | 6500 |
| L27172.0012 | L27172.TM08X3001 | 72 | 19 | 34 | 20 | 10 | 18 | 80 | M8 | 30 | 42 | 6500 |
| L27172.0015 | L27172.TM08X4001 | 72 | 19 | 34 | 20 | 10 | 18 | 80 | M8 | 40 | 45 | 6500 |
| L27172.0021 | L27172.TM10X3001 | 72 | 19 | 34 | 20 | 10 | 18 | 80 | M10 | 30 | 56 | 6500 |
| L27172.0027 | L27172.TM10X4001 | 72 | 19 | 34 | 20 | 10 | 18 | 80 | M10 | 40 | 61 | 6500 |
| L27172.0033 | L27172.TM12X3001 | 72 | 19 | 34 | 20 | 10 | 18 | 80 | M12 | 30 | 58 | 6500 |
| L27172.0034 | L27172.TM12X4001 | 72 | 19 | 34 | 20 | 10 | 18 | 80 | M12 | 40 | 64 | 6500 |
| L27172.0035 | L27172.TM12X5001 | 72 | 19 | 34 | 20 | 10 | 18 | 80 | M12 | 50 | 71 | 6500 |
Comprimento do perno a pedido, com no mínimo 250 peças.
LM = Comprimento máximo moldável.
Versão L271CIN: com inserção em aço inoxidável (Aisi 303).
| Código | Art. | A | B | H | h1 | c | d | LM | d1 6g | Q | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | L27150.TM06X2001CIN | 50 | 15 | 24 | 17 | 5 | 14 | 30 | M6 | 20 | 15 | 4100 |
Comprimento do perno a pedido, com no mínimo 250 peças.
LM = Comprimento máximo moldável.
