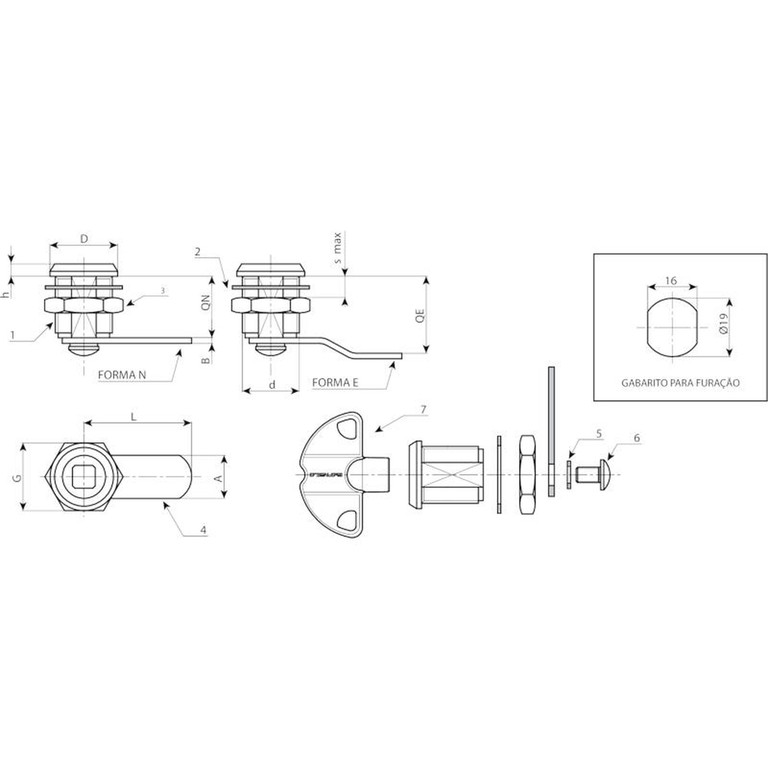

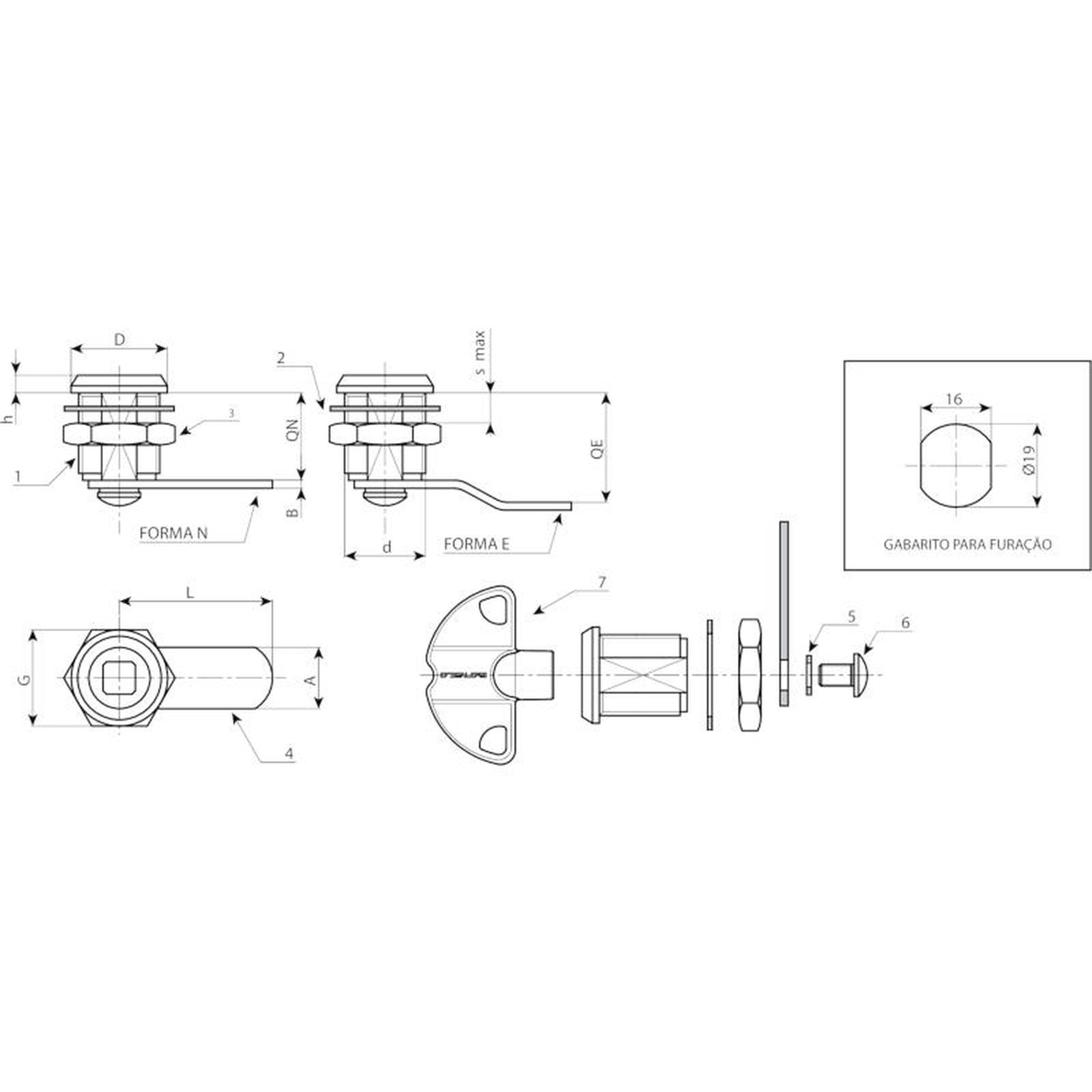

Materiais:
(1) Corpo da fechadura M19 (estator), rotor em zamak fundido sob pressão. Chave quadrada 7 mm.
(2) Arruela elástica d. 24x1 com furo 19,4 em aço.
(3) Porca hexagonal de fixação M19x1 em aço.
(4) Alavanca de fecho em aço. (Qn forma N reta - Qe forma E dobrada externa).
(5) Arruela elástica d. 12x1,5 cónica em aço.
(6) Parafuso de fixação M5x8 com cabeça abaulada e fenda phillips em aço.
Superfície:
(1) Niquelada.
(2-5) Preta do óxido.
(3-4-6) Zincagem blue standard.
Chave (Opcional):
(7) Chave em plástico vermelha. Art. J09050.TQ0816.
ATENÇÃO: A chave não está incluída no fornecimento. A pedir separadamente.
Rotação:
90°.
Pedidos especiais:
Nenhum.
Nova versão do produto
| Código | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Peso (g) | Chave |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J14419.0001 | J14419.Z07E00X38L | 7 | M19 | 22 | 38 | 20 | 0 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0002 | J14419.Z07E02X38L | 7 | M19 | 22 | 38 | 20 | 2 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0003 | J14419.Z07E05X35L | 7 | M19 | 22 | 35 | 20 | 5 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0004 | J14419.Z07E09X35L | 7 | M19 | 22 | 35 | 20 | 9 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
