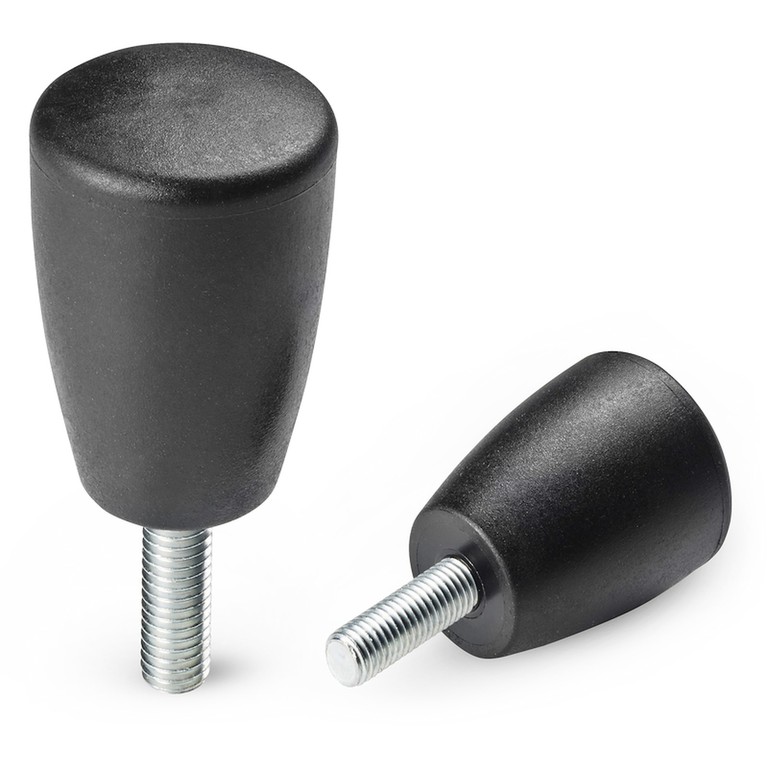

Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto(RAL 9011).
Inserções:
Parafuso prisioneiro roscado em aço zincado (tolerância de rosca 6g).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com comprimentos a pedido.
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores conforme a tabela de cores (ATENÇÃO: medidas com (*) gama reduzida).

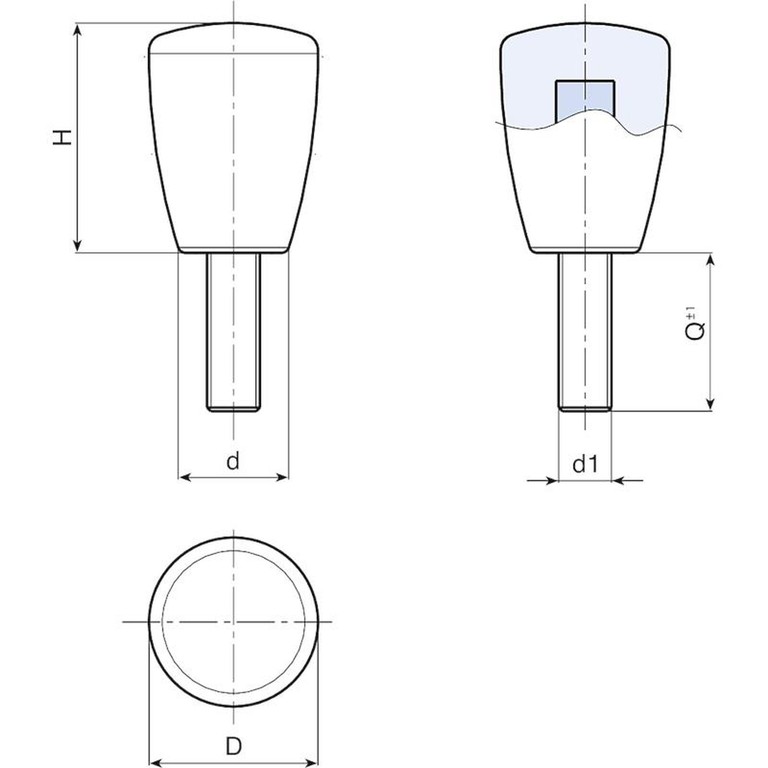

| Código | art. | D | H | d | LM | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|
| I11221.0001 | I11221.TM04X1601 | 21 | 28 | 13 | 65 | M4 | 16 | 16 |
| I11221.0006 | I11221.TM06X1601 | 21 | 28 | 13 | 65 | M6 | 16 | 18 |
| I11225.0010 | I11225.TM08X1601 | 25 | 34 | 17 | 70 | M8 | 16 | 20 |
| I11225.0013 | I11225.TM10X2001 | 25 | 34 | 17 | 70 | M10 | 20 | 24 |
| I11232.0006 | I11232.TM08X3001 | 32 | 43 | 21 | 60 | M8 | 30 | 48 |
LM = Comprimento máximo moldável.
Comprimento do perno a pedido, com no mínimo 250 peças.
| art. | D | H | d | LM | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|
| I11221.TM04X1601 | 21 | 28 | 13 | 65 | M4 | 16 | 16 |
| I11221.TM05X..01 | 21 | 28 | 13 | 65 | M05 | A.R. | - |
| I11221.TM06X1601 | 21 | 28 | 13 | 65 | M6 | 16 | 18 |
| I11225.TM06X..01 | 25 | 34 | 17 | 70 | M06 | A.R. | - |
| I11225.TM08X1601 | 25 | 34 | 17 | 70 | M8 | 16 | 20 |
| I11225.TM10X2001 | 25 | 34 | 17 | 70 | M10 | 20 | 24 |
| I11232.TM08X3001 | 32 | 43 | 21 | 60 | M8 | 30 | 48 |
| I11232.TM10X..01 | 32 | 43 | 21 | 60 | M10 | A.R. | - |
| I11232.TM12X..01 | 32 | 43 | 21 | 60 | M12 | A.R. | - |
| I11243.TM10X..01 | 43 | 58 | 27 | 80 | (*) M10 | A.R. | - |
| I11243.TM12X..01 | 43 | 58 | 27 | 80 | (*) M12 | A.R. | - |
| I11243.TM14X..01 | 43 | 58 | 27 | 80 | (*) M14 | A.R. | - |
Inserir nos dois pontos . . do código o comprimento escolhido do perno.
A.R. = Comprimento do perno a pedido, com no mínimo 250 peças.
LM = Comprimento máximo moldável.
