06
F177CAT

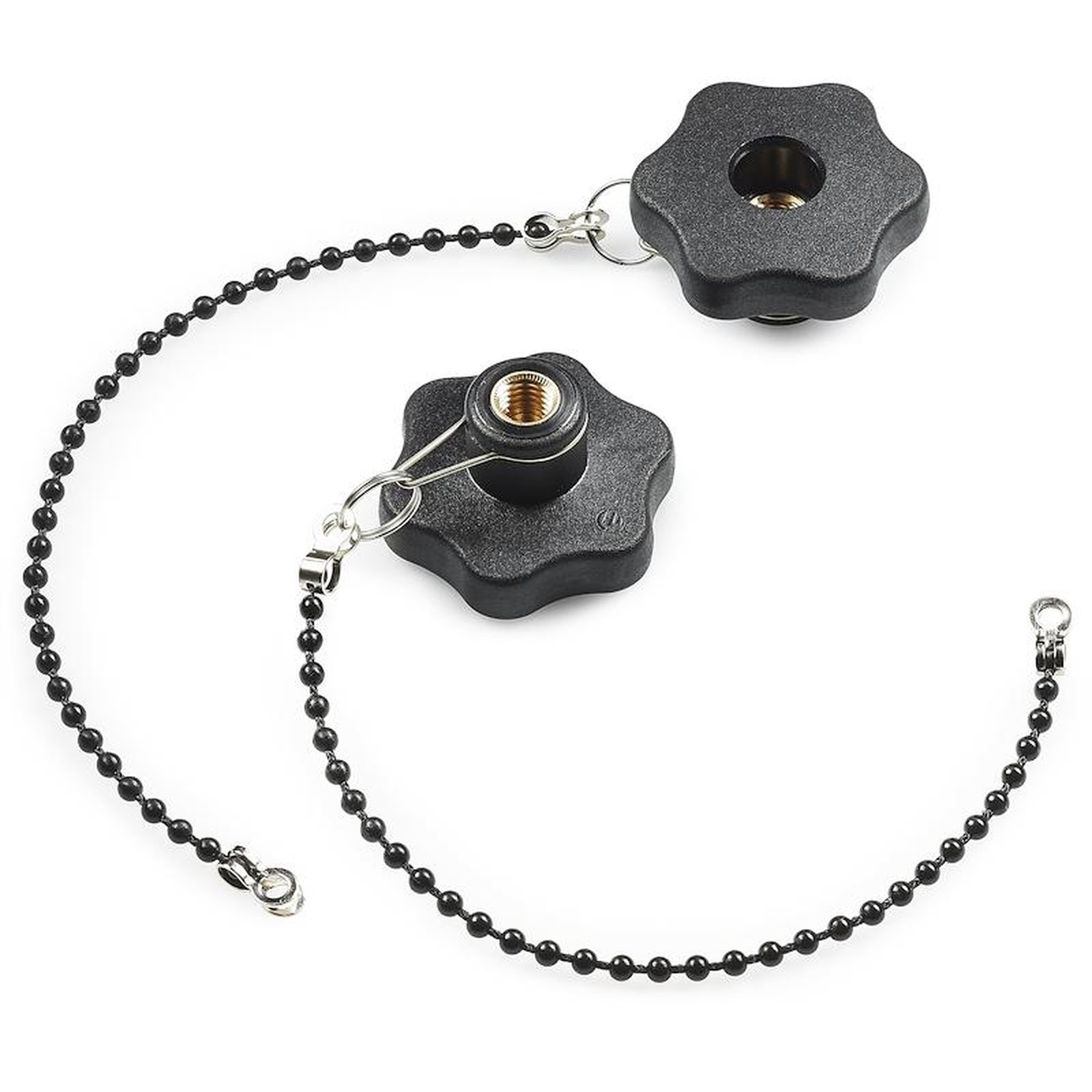

MANÍPULO MACIÇO DE 6 LÓBULOS COM CORRENTE DE RETENÇÃO E CASQUILHO ROSCADO PASSANTE
Manípulo de 6 lóbulos
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto(RAL 9011).
Inserções:
Casquilho com furo roscado passante em latão (tolerância de rosca 6H).
Corrente:
Corrente em resina acetálica preta (POM) Elos, anel de retenção e gancho para cubo em aço inoxidável harmónico (Aisi 302).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido, a corrente pode ser fornecida com comprimentos a pedido.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.
| Código | Art. | D | H | d | R | c | m | d3 | h3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F17730.0002 | F17730.TM0501CAT | 30 | 22 | 15 | - | 11 | 11 | 11 | 4 | M5 | 18 | 12 |
| F17730.0006 | F17730.TM0601CAT | 30 | 22 | 15 | - | 11 | 11 | 11 | 4 | M6 | 18 | 13 |
| F17740.0002 | F17740.TM0601CAT | 40 | 24.5 | 17 | - | 12 | 12.5 | 12 | 6 | M6 | 18 | 20 |
| F17740.0009 | F17740.TM0801CAT | 40 | 24.5 | 17 | - | 12 | 12.5 | 12 | 6 | M8 | 18 | 21 |
| F17750.0003 | F17750.TM0601CAT | 50 | 29 | 20 | - | 14 | 15 | 14 | 11 | M6 | 18 | 33 |
| F17750.0007 | F17750.TM0801CAT | 50 | 29 | 20 | - | 14 | 15 | 14 | 11 | M8 | 18 | 34 |
| F17760.0003 | F17760.TM0801CAT | 60 | 34 | 24 | - | 16 | 18 | 15 | 16 | M8 | 18 | 54 |
| F17760.0007 | F17760.TM1001CAT | 60 | 34 | 24 | - | 16 | 18 | 15 | 16 | M10 | 18 | 55 |
| F17760.0011 | F17760.TM1201CAT | 60 | 34 | 24 | - | 16 | 18 | 15 | 16 | M12 | 18 | 55 |
