06
F175CAT
MANÍPULO MACIÇO DE 6 LÓBULOS COM CORRENTE DE RETENÇÃO E CASQUILHO ROSCADO CEGO

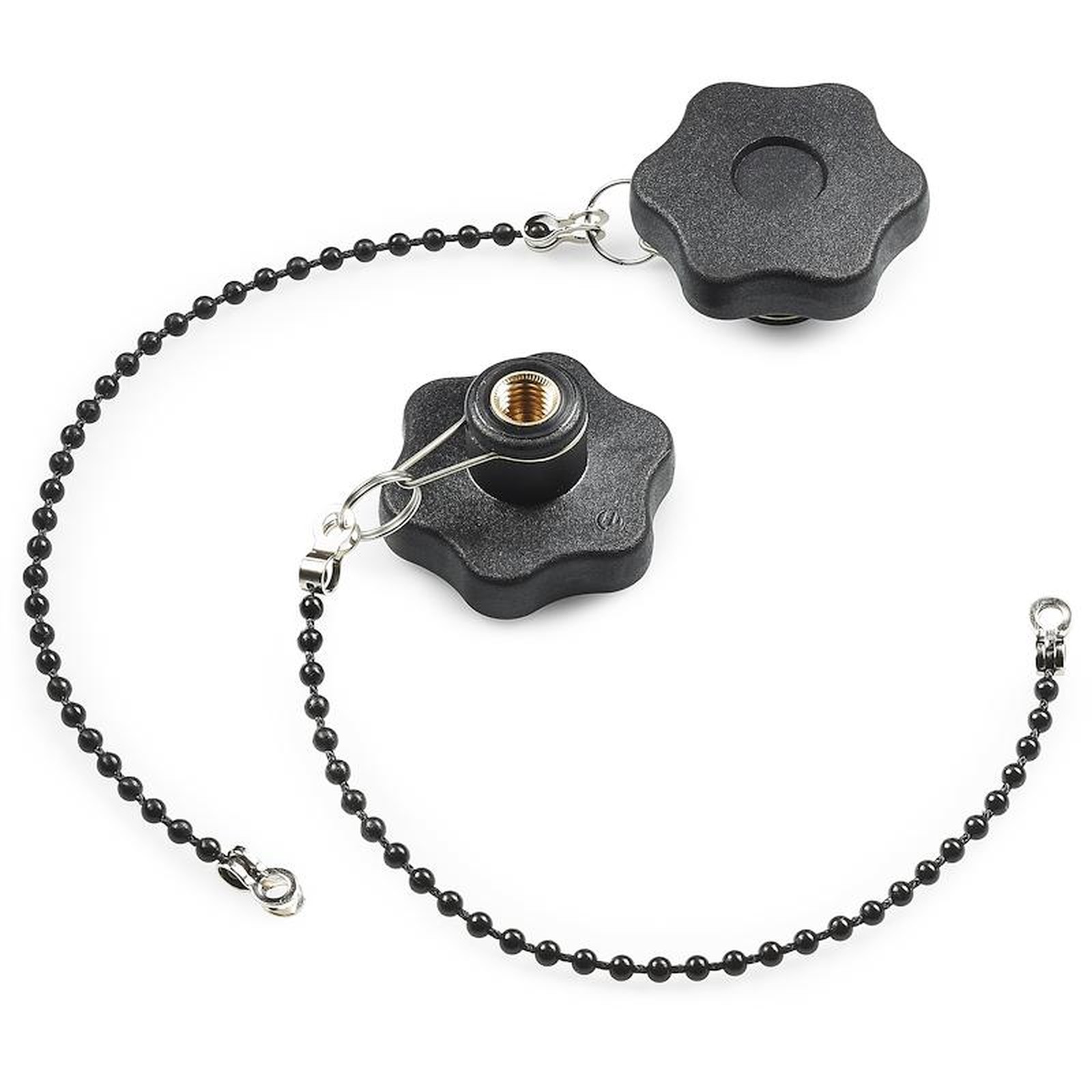

Manípulo de 6 lóbulos
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto(RAL 9011).
Inserções:
Casquilho com furo roscado cego em latão (tolerância de rosca 6H).
Corrente:
Corrente em resina acetálica preta (POM) Elos, anel de retenção e gancho para cubo em aço inoxidável harmónico (Aisi 302).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido, a corrente pode ser fornecida com comprimentos a pedido.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.

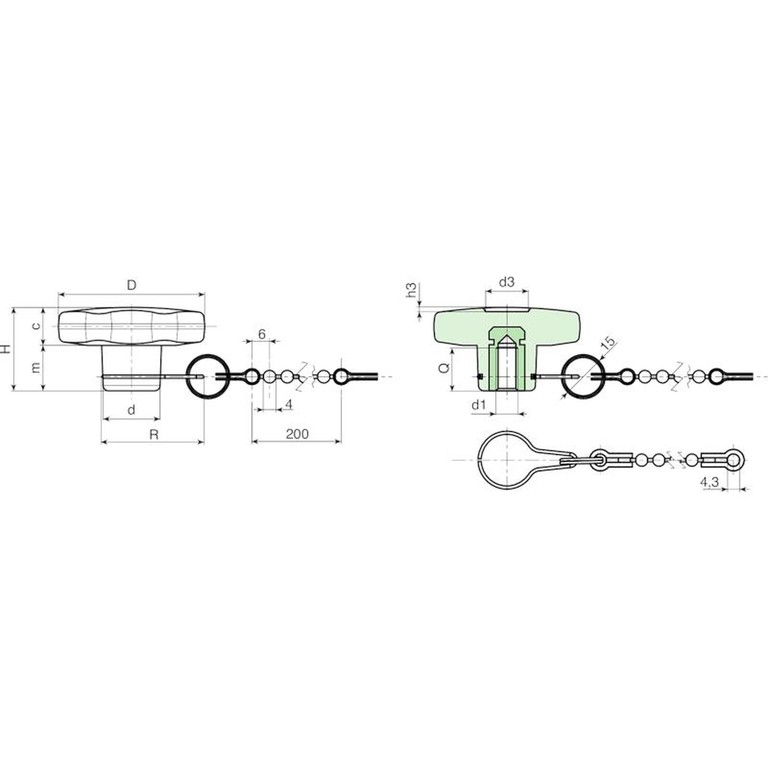

| Código | Art. | D | H | d | R | c | m | d3 | h3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F17530.0002 | F17530.TM0401CAT | 30 | 22 | 15 | 32 | 11 | 11 | 9 | 1.5 | M4 | 6 | 11.5 |
| F17530.0006 | F17530.TM0501CAT | 30 | 22 | 15 | 32 | 11 | 11 | 9 | 1.5 | M5 | 14 | 11.5 |
| F17530.0012 | F17530.TM0601CAT | 30 | 22 | 15 | 32 | 11 | 11 | 9 | 1.5 | M6 | 10 | 12 |
| F17540.0002 | F17540.TM0501CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | M5 | 14 | 22 |
| F17540.0006 | F17540.TM0601CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | M6 | 18 | 22 |
| F17540.0012 | F17540.TM0801CAT | 40 | 24.5 | 17 | 33 | 12 | 12.5 | 12 | 1 | M8 | 14 | 21.5 |
| F17550.0004 | F17550.TM0601CAT | 50 | 29 | 20 | 35 | 15,5 | 13,5 | 14.5 | 1.5 | M6 | 16 | 36 |
| F17550.0008 | F17550.TM0801CAT | 50 | 29 | 20 | 35 | 15,5 | 14 | 14.5 | 1.5 | M8 | 14 | 36 |
| F17550.0016 | F17550.TM1001CAT | 50 | 29 | 20 | 35 | 15,5 | 13,5 | 14.5 | 1.5 | M10 | 20 | 37 |
| F17560.0003 | F17560.TM0801CAT | 60 | 34 | 24 | 38 | 16 | 18 | 18 | 1.5 | M8 | 19 | 59 |
| F17560.0008 | F17560.TM1001CAT | 60 | 34 | 24 | 38 | 16 | 18 | 18 | 1.5 | M10 | 21 | 59 |
| F17560.0016 | F17560.TM1201CAT | 60 | 34 | 24 | 38 | 16 | 18 | 18 | 1.5 | M12 | 18 | 62 |
