Material:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto(RAL 9011).
Tampão central:
Poliamida cinzenta (RAL 7035 cód. 13).
Cores alternativas para o tampão:
Alaranjado(RAL 2004 cód. 02).
Vermelho(RAL 3000 cód. 16).
Azul(RAL 5015 cód. 07).
Verde(RAL 6024 cód. 17).
Amarelo(RAL 1021 cód. 10).
Preto(RAL 9011 cód. 01).
Inserções:
Casquilho com furo roscado cego em latão (tolerância de rosca 6H).
(*) Casquilho com furo roscado cego em aço zincado (tolerância de rosca 6H).
Inserção lateral:
Casquilho com furo roscado passante em latão.
Punho lateral:
Punho rotativo e rebatível art. M136.
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores conforme a tabela de cores.

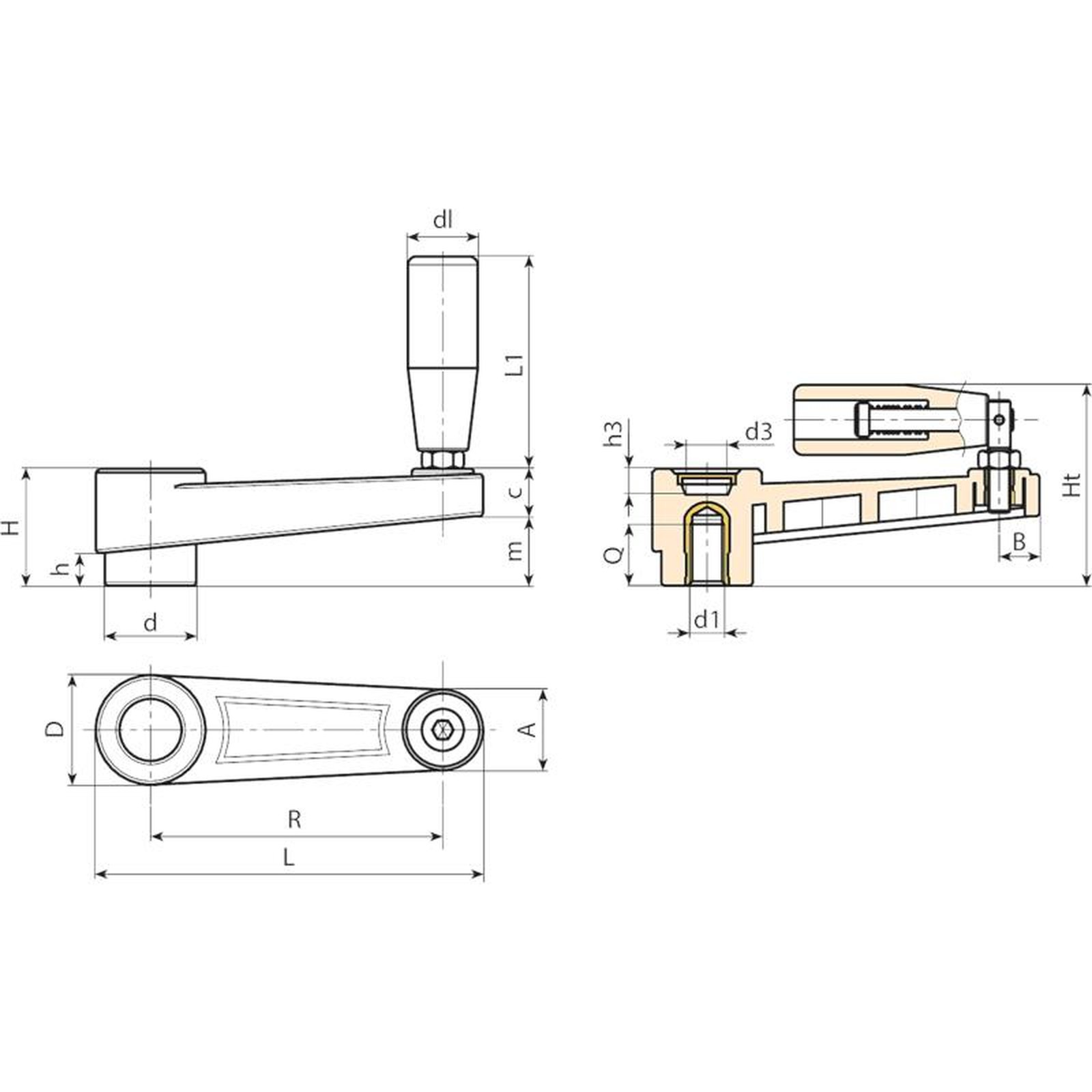

| Código | Art. | L | R | H | Ht | D | d | m | c | A | B | h | d3 | h3 | d1 6H | Q | dl | L1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E218065.0001 | E218065.TM0801 | 88,5 | 65 | 30 | 55 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | M8 | 13 | 20 | 54 | 78 |
| E218065.0002 | E218065.TM1001 | 88,5 | 65 | 30 | 55 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | M10 | 13 | 20 | 54 | 78 |
| E218065.0004 | E218065.TM1201 | 88,5 | 65 | 30 | 55 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | M12 | 13 | 20 | 54 | 83 |
| E218080.0001 | E218080.TM0801 | 107 | 80 | 33,5 | 58 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | M8 | 13 | 20 | 54 | 94 |
| E218080.0003 | E218080.TM1001 | 107 | 80 | 33,5 | 58 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | M10 | 13 | 20 | 54 | 95 |
| E218080.0004 | E218080.TM1201 | 107 | 80 | 33,5 | 58 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | M12 | 13 | 20 | 54 | 100 |
| E218110.0002 | E218110.TM1001 | 140 | 110 | 39 | 68 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | M10 | 13 | 23,5 | 76 | 156 |
| E218110.0004 | E218110.TM1201 | 140 | 110 | 39 | 68 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | M12 | 17 | 23,5 | 76 | 156 |
| E218110.0007 | E218110.TM1401 | 140 | 110 | 39 | 68 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | M14 | 17 | 23,5 | 76 | 156 |
| E218140.0001 | E218140.TM1201 | 175 | 140 | 49 | 84 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | M12 | 17 | 26 | 89 | 274 |
| E218140.0003 | E218140.TM1401 | 175 | 140 | 49 | 84 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | M14 | 17 | 26 | 89 | 283 |
| E218140.0004 | E218140.TM1601 | 175 | 140 | 49 | 84 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | M16 (*) | 17 | 26 | 89 | 290 |
| E218185.0001 | E218185.TM1201 | 223 | 185 | 55 | 90 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | M12 | 17 | 26 | 97 | 340 |
| E218185.0003 | E218185.TM1401 | 223 | 185 | 55 | 90 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | M14 | 17 | 26 | 97 | 345 |
| E218185.0005 | E218185.TM1601 | 223 | 185 | 55 | 90 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | M16 (*) | 17 | 26 | 97 | 360 |
