VOLANTE DE MANOBRA MACIÇO COM PUNHO ROTATIVO E REBATÍVEL
C198
Volantini con manico pieghevole
Materiais:
Poliamida reforçada e estabilizada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto(RAL 9011).
Tampão central:
Poliamida cinzenta (RAL 7035 cód. 13).
Cores alternativas para o tampão:
Alaranjado(RAL 2004 cód. 02).
Azul(RAL 5015 cód. 07).
Amarelo(RAL 1021 cód. 10).
Vermelho(RAL 3000 cód. 16).
Verde(RAL 6024 cód. 17).
Preto(RAL 9011 cód. 01).
Inserção principal:
Casquilho com furo liso passante em aço zincado (tolerância de furo H10).
Inserção lateral:
Casquilho com furo roscado passante em latão.
Punho lateral:
Punho rotativo e rebatível art. M136.
Fixação:
Para eventuais sistemas de fixação, a realização de linguetas e/ou de furos quadrados, consultar as notas técnicas anexadas ao catálogo.
Pedidos especiais:
A pedido e com no mínimo 50 peças, as inserções podem ser fornecidas com o furo d1 com tolerância H7 e acabamento preto do óxido.
A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.
A pedido e por quantidade, as inserções podem ser fornecidas em material/revestimento diferente.
A pedido e por quantidade, cores do volante, do punho e do tampão (atenção, gama reduzida) conforme a tabela de cores.

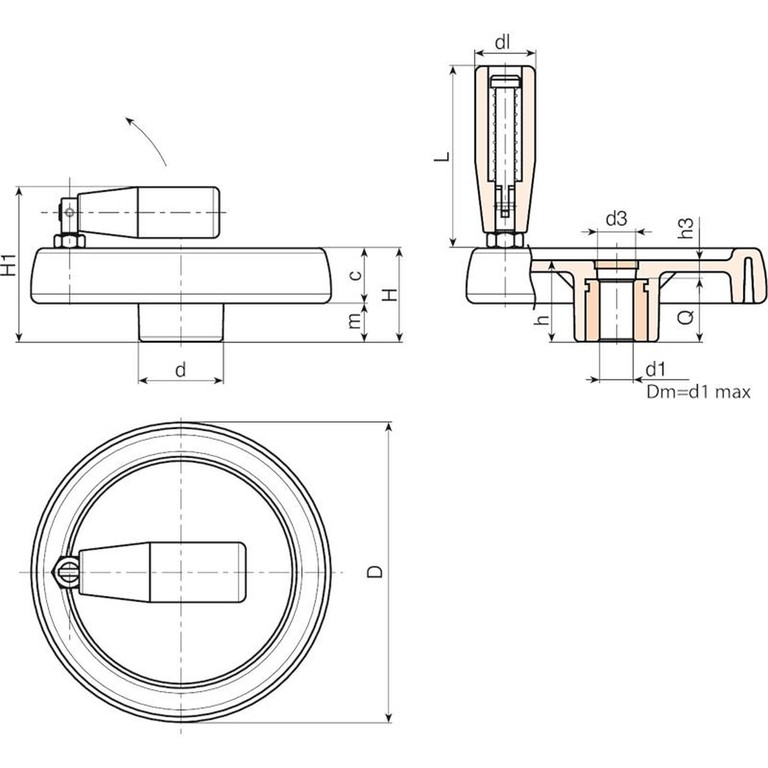

| Código | Art. | D | H | H1 | h | d | m | c | d3 | h3 | dl | L | Dm | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C198080.0007 | C198080.TP0501P | 81 | 33 | 57 | 29 | 25 | 16 | 17 | 16 | 9 | 20 | 56 | 12 | 5 | 20 | 145 |
| C198080.0001 | C198080.TD0801P | 81 | 33 | 57 | 29 | 25 | 16 | 17 | 16 | 9 | 20 | 56 | 12 | 8 | 20 | 144 |
| C198080.0002 | C198080.TD1001P | 81 | 33 | 57 | 29 | 25 | 16 | 17 | 16 | 9 | 20 | 56 | 12 | 10 | 20 | 143 |
| C198080.0003 | C198080.TD1201P | 81 | 33 | 57 | 29 | 25 | 16 | 17 | 16 | 9 | 20 | 56 | 12 | 12 | 20 | 143 |
| C198100.0011 | C198100.TP0501P | 100.5 | 39 | 63 | 34 | 30.5 | 18 | 21 | 16.5 | 10 | 20 | 56 | 16 | 5 | 24 | 235 |
| C198100.0004 | C198100.TD1001P | 100.5 | 39 | 63 | 34 | 30.5 | 18 | 21 | 16.5 | 10 | 20 | 56 | 16 | 10 | 24 | 233 |
| C198100.0005 | C198100.TD1201P | 100.5 | 39 | 63 | 34 | 30.5 | 18 | 21 | 16.5 | 10 | 20 | 56 | 16 | 12 | 24 | 232 |
| C198125.0013 | C198125.TP0501P | 125 | 44 | 74 | 37 | 36 | 20 | 24 | 26 | 13 | 25 | 76 | 18 | 5 | 24 | 360 |
| C198125.0003 | C198125.TD1201P | 125 | 44 | 74 | 37 | 36 | 20 | 24 | 26 | 13 | 25 | 76 | 18 | 12 | 24 | 355 |
| C198125.0005 | C198125.TD1401P | 125 | 44 | 74 | 37 | 36 | 20 | 24 | 26 | 13 | 25 | 76 | 18 | 14 | 24 | 353 |
| C198125.0014 | C198125.TD1501P | 125 | 44 | 74 | 37 | 36 | 20 | 24 | 26 | 13 | 25 | 76 | 18 | 15 | 24 | 352 |
| C198150.0002 | C198150.TD0801P | 150 | 54 | 89 | 44 | 38 | 25 | 29 | 26 | 12 | 26 | 89 | 22 | 8 | 32 | 670 |
| C198150.0005 | C198150.TD1201P | 150 | 54 | 89 | 44 | 38 | 25 | 29 | 26 | 12 | 26 | 89 | 22 | 12 | 32 | 665 |
| C198150.0009 | C198150.TD1401P | 150 | 54 | 89 | 44 | 38 | 25 | 29 | 26 | 12 | 26 | 89 | 22 | 14 | 32 | 663 |
| C198150.0013 | C198150.TD1801P | 150 | 54 | 89 | 44 | 38 | 25 | 29 | 26 | 12 | 26 | 89 | 22 | 18 | 32 | 655 |
| C198175.0001 | C198175.TD0801P | 173 | 57 | 92 | 47 | 40 | 25.5 | 31.5 | 26 | 15 | 26 | 97 | 22 | 8 | 32 | 810 |
| C198175.0012 | C198175.TD1601P | 173 | 57 | 92 | 47 | 40 | 25.5 | 31.5 | 26 | 15 | 26 | 97 | 22 | 16 | 32 | 800 |
| C198175.0016 | C198175.TD2001P | 173 | 57 | 92 | 47 | 40 | 25.5 | 31.5 | 26 | 15 | 26 | 97 | 22 | 20 | 32 | 797 |
| C198200.0002 | C198200.TD0801P | 204 | 61 | 94 | 49.5 | 45 | 26 | 35 | 26.5 | 13.5 | 26 | 97 | 28 | 8 | 36 | 1030 |
| C198200.0004 | C198200.TD1401P | 204 | 61 | 94 | 49.5 | 45 | 26 | 35 | 26.5 | 13.5 | 26 | 97 | 28 | 14 | 36 | 1020 |
| C198200.0006 | C198200.TD1801P | 204 | 61 | 94 | 49.5 | 45 | 26 | 35 | 26.5 | 13.5 | 26 | 97 | 28 | 18 | 36 | 1018 |
| C198200.0008 | C198200.TD2001P | 204 | 61 | 94 | 49.5 | 45 | 26 | 35 | 26.5 | 13.5 | 26 | 97 | 28 | 20 | 36 | 1015 |
| C198250.0001 | C198250.TD0801P | 251 | 66,5 | 100 | 56,5 | 60 | 27,5 | 39 | 36 | 20,5 | 26 | 97 | 28 | 8 | 36 | 1580 |
