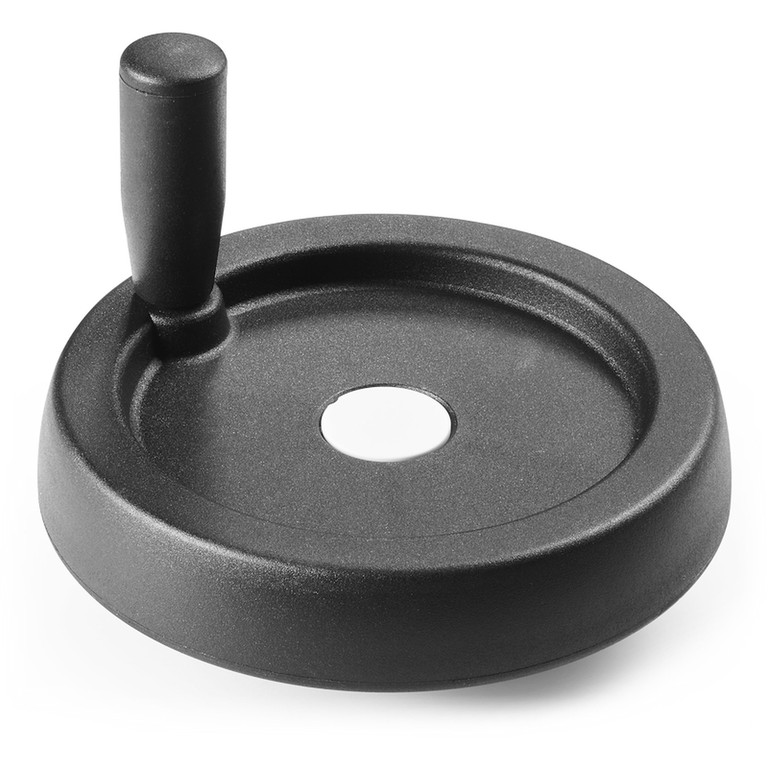

VOLANTE DE MANOBRA MACIÇO COM PUNHO ROTATIVO M129
C194
Volantini con manico girevole
Materiais:
Poliamida reforçada e estabilizada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto(RAL 9011).
Tampão central:
Poliamida cinzenta (RAL 7035 cód. 13).
Cores alternativas para o tampão:
Alaranjado(RAL 2004 cód. 02).
Azul(RAL 5015 cód. 07).
Amarelo(RAL 1021 cód. 10).
Vermelho(RAL 3000 cód. 16).
Verde(RAL 6024 cód. 17).
Preto(RAL 9011 cód. 01).
Inserção principal:
Casquilho com furo liso passante em aço zincado (tolerância de furo H10).
Inserção lateral:
Casquilho com furo roscado passante em latão.
Punho lateral:
Punho rotativo art. M129.
Fixação:
Para eventuais sistemas de fixação, a realização de linguetas e/ou de furos quadrados, consultar as notas técnicas anexadas ao catálogo.
Pedidos especiais:
A pedido e com no mínimo 50 peças, as inserções podem ser fornecidas com o furo d1 com tolerância H7 e acabamento preto do óxido.
A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.
A pedido e por quantidade, as inserções podem ser fornecidas em material/revestimento diferente.
A pedido e por quantidade, cores do volante, do punho e do tampão (atenção, gama reduzida) conforme a tabela de cores.

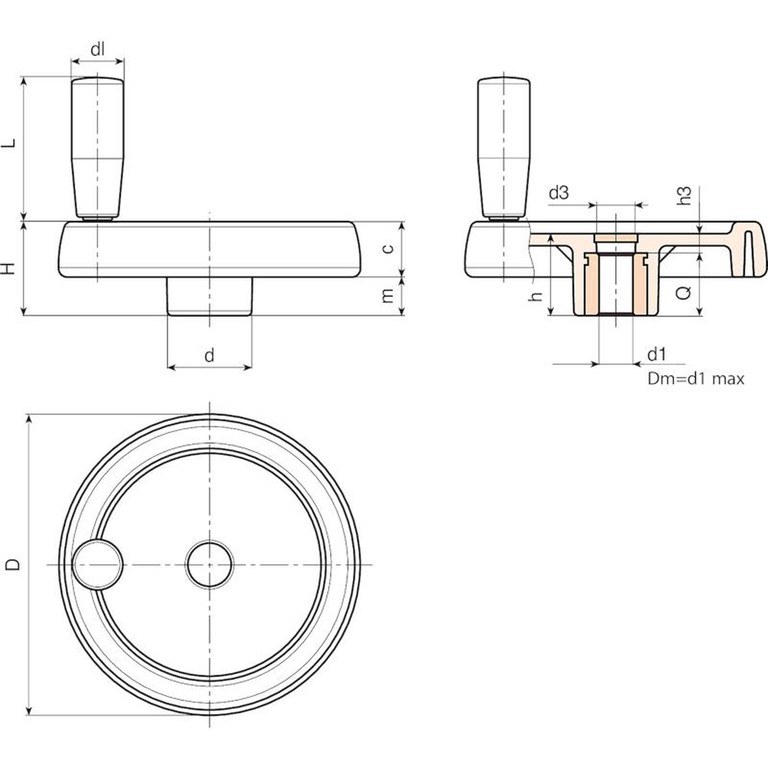

| Código | Art. | D | H | h | d | m | c | d3 | h3 | dl | L | Dm | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C194080.0007 | C194080.TP0501P | 81 | 33 | 29 | 25 | 16 | 17 | 16 | 9 | 20 | 52 | 12 | 5 | 20 | 145 |
| C194100.0007 | C194100.TP0501P | 100.5 | 39 | 34 | 30.5 | 18 | 21 | 16.5 | 10 | 20 | 52 | 16 | 5 | 24 | 235 |
| C194125.0003 | C194125.TP0501P | 125 | 44 | 37 | 36 | 20 | 24 | 26 | 13 | 23 | 62 | 18 | 5 | 24 | 350 |
| C194150.0001 | C194150.TD0801P | 150 | 54 | 44 | 38 | 25 | 29 | 26 | 12 | 25 | 72 | 22 | 8 | 32 | 610 |
| C194175.0004 | C194175.TD0801P | 173 | 57 | 47 | 40 | 25.5 | 31.5 | 26 | 15 | 25 | 81 | 22 | 8 | 32 | 755 |
| C194200.0008 | C194200.TD0801P | 204 | 61 | 49.5 | 45 | 26 | 35 | 27 | 13 | 27 | 93 | 28 | 8 | 36 | 975 |
| C194250.0001 | C194250.TD0801P | 251 | 66,5 | 56,5 | 60 | 27,5 | 39 | 36 | 20,5 | 27 | 93 | 28 | 8 | 36 | 1520 |
