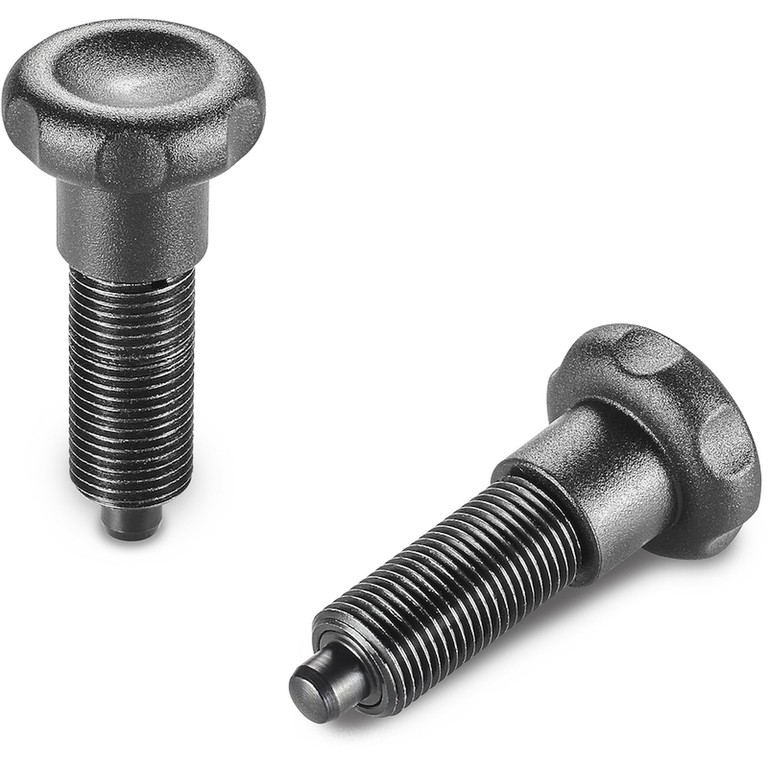

W804
POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM BEZ PIERŚCIENIA
Trzpienie ustalające gwintowane o drobnym skoku – z gałką

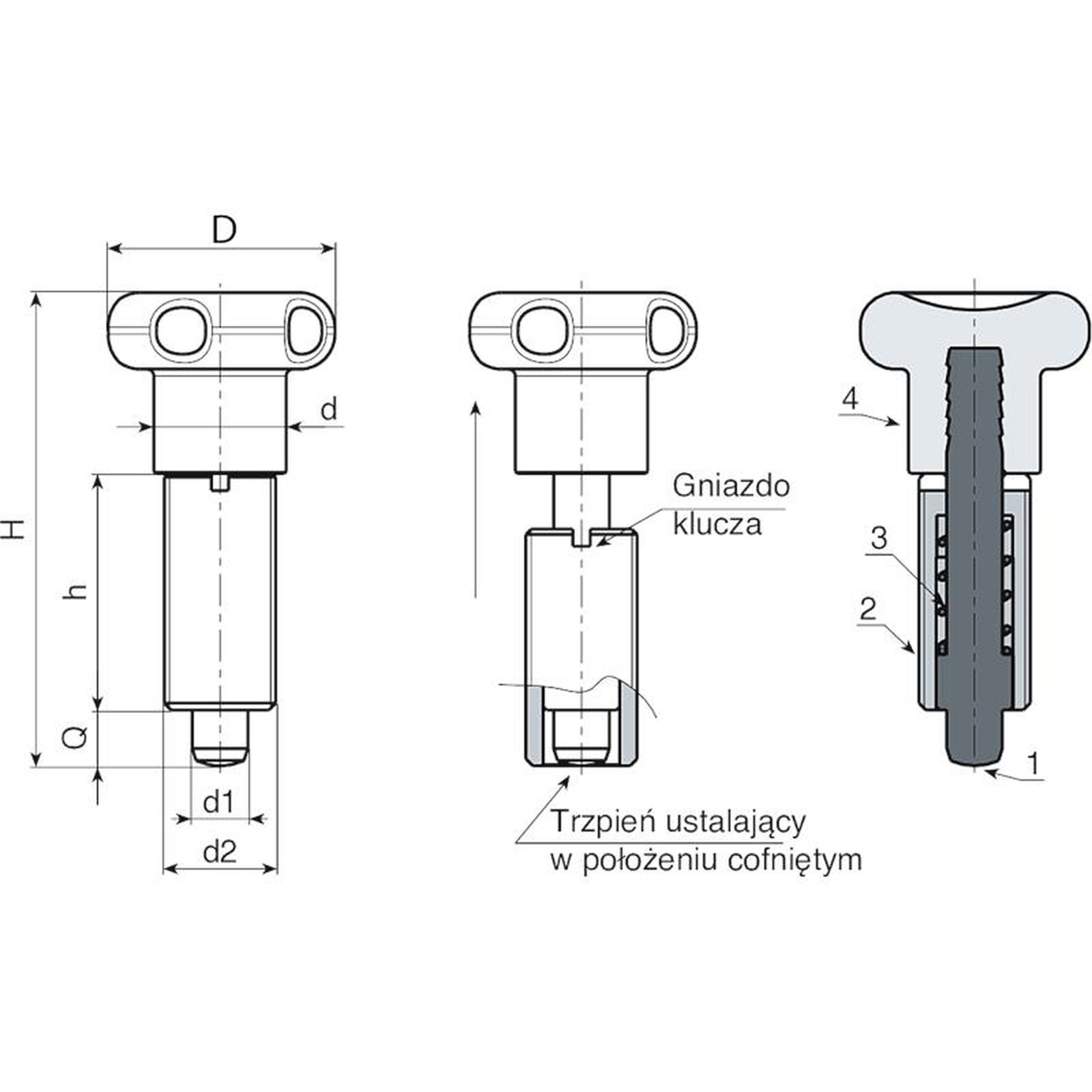

Materiały:
(3) Sprężyna ze stali inox (AISI 301).
(4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow. Odporna na oleje i tłuszcze.
W804:
(2) Korpus gwintowany ze stali o wysokiej wytrzymałości, z gniazdem na klucz.
(1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
W804CIN:
(2) Korpus gwintowany ze stali inox (AISI 303) z gniazdem na klucz.
(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
Powierzchnia:
(4) Satynowana.
(1-2) Gładka.
Kolor:
(4) Czarny (RAL 9011).
W804:
(1-2) Oksydowany.
W804CIN:
(1-2) Naturalny.
Klucz mocujący:

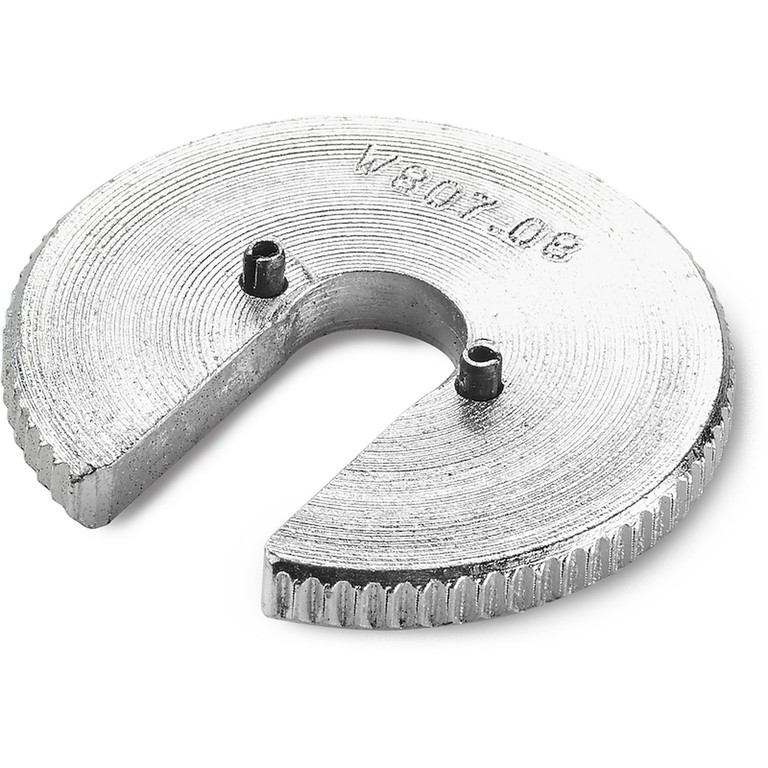

Na życzenie dostępny jest klucz zaciskowy o kodzie W807.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, pokrętło może być dostarczone w kolorach zgodnych z tabelą barw.
Na życzenie istnieje możliwość dostarczenia kluczy zaciskowych.
Wersja W804 - ze stali oksydowanej
| Kod | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Waga (g) | Klucz |
|---|---|---|---|---|---|---|---|---|---|---|
| W804.0005 | W804.Q0501 | 22 | 45 | 22 | M10x1 | 12 | 5 | 5 | 16 | W807.05 |
| W804.0006 | W804.Q0601 | 27 | 54 | 26 | M12x1,5 | 14 | 6 | 6 | 28 | W807.06 |
| W804.0007 | W804.Q0801 | 33 | 68 | 34 | M16x1,5 | 19 | 8 | 8 | 64 | W807.08 |
| W804.0008 | W804.Q1001 | 33 | 79 | 43 | M20x1,5 | 19 | 10 | 10 | 113 | W807.10 |
Wersja W804 CIN - ze stali inox (AISI 303)
| Kod | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Waga (g) | Klucz |
|---|---|---|---|---|---|---|---|---|---|---|
| W804.0001 | W804.I0501CIN | 22 | 45 | 22 | M10x1 | 12 | 5 | 5 | 16 | W807.05 |
| W804.0002 | W804.I0601CIN | 27 | 54 | 26 | M12x1,5 | 14 | 6 | 6 | 28 | W807.06 |
| W804.0003 | W804.I0801CIN | 33 | 68 | 34 | M16x1,5 | 19 | 8 | 8 | 64 | W807.08 |
| W804.0004 | W804.I1001CIN | 33 | 79 | 43 | M20x1,5 | 19 | 10 | 10 | 113 | W807.10 |
