POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM ZE STALI
Trzpienie ustalające gwintowane o drobnym skoku – z gałką
Materiały:
(3) Sprężyna ze stali inox (AISI 301).
(4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow. Odporna na oleje i tłuszcze.
W800:
(2) Sześciokątna nakrętka gwintowana ze stali o wysokiej wytrzymałości.
(1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
W800CIN:
(2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
Powierzchnia:
(4) Satynowana.
(1-2-3) Gładka
Kolor:
(4) Czarny (RAL 9011).
W800:
(1-2) Oksydowany.
W800CIN:
(1-2) Naturalny.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, pokrętło może być dostarczone w kolorach zgodnych z tabelą barw.
Wersja W800 - ze stali oksydowanej

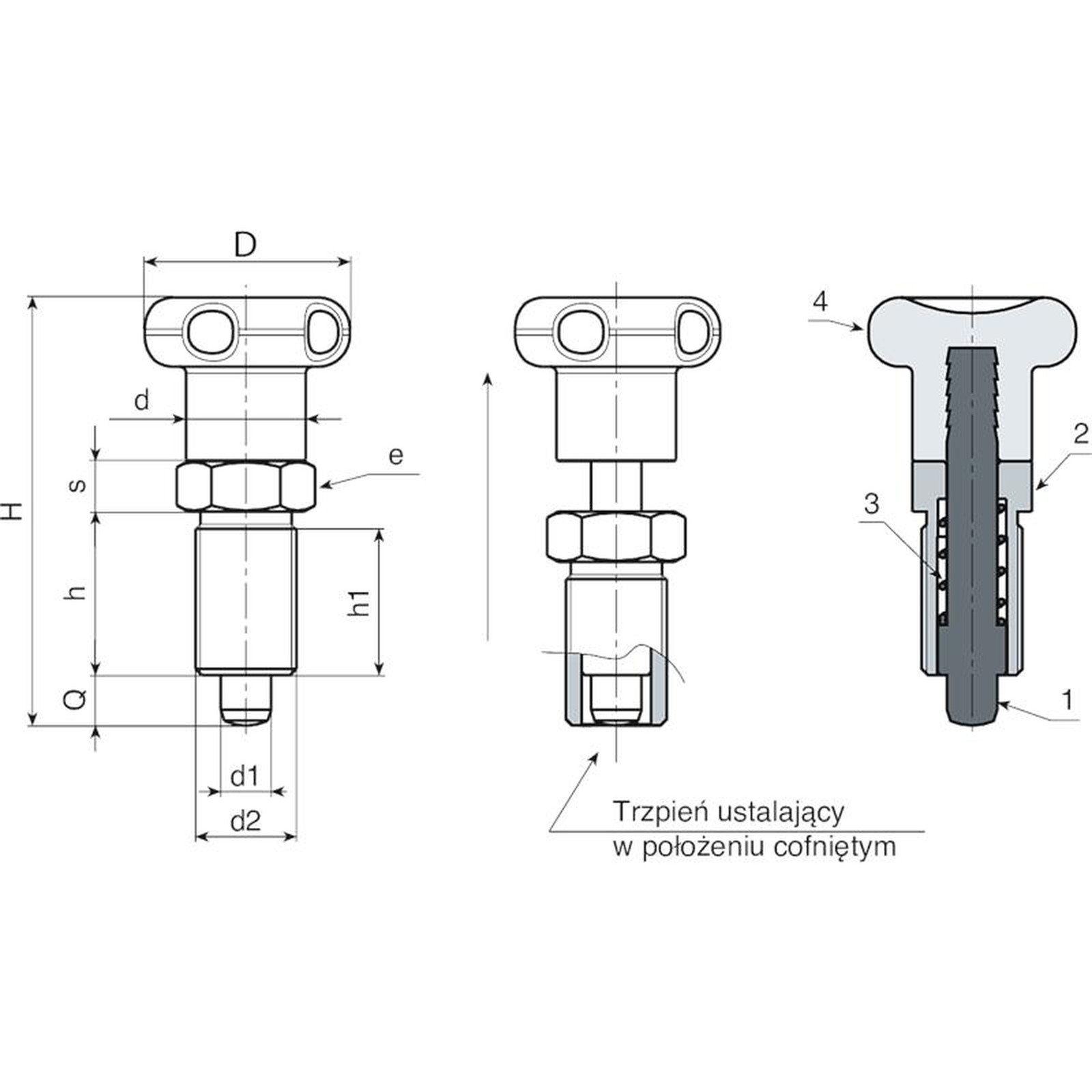

| Kod | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W800.0006 | W800.Q0501 | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 5 | 18 |
| W800.0007 | W800.Q0601 | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 31 |
| W800.0008 | W800.Q0801 | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 71 |
| W800.0010 | W800.Q1001 | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 123 |
Wersja W800 CIN - ze stali inox (AISI 303)
| Kod | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W800.0001 | W800.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 5 | 18 |
| W800.0002 | W800.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 31 |
| W800.0003 | W800.I0801CIN | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 71 |
| W800.0005 | W800.I1001CIN | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 123 |
