W796
POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM – Z NAKRĘTKĄ
Trzpienie ustalające gwintowane o dużym skoku – z gałką

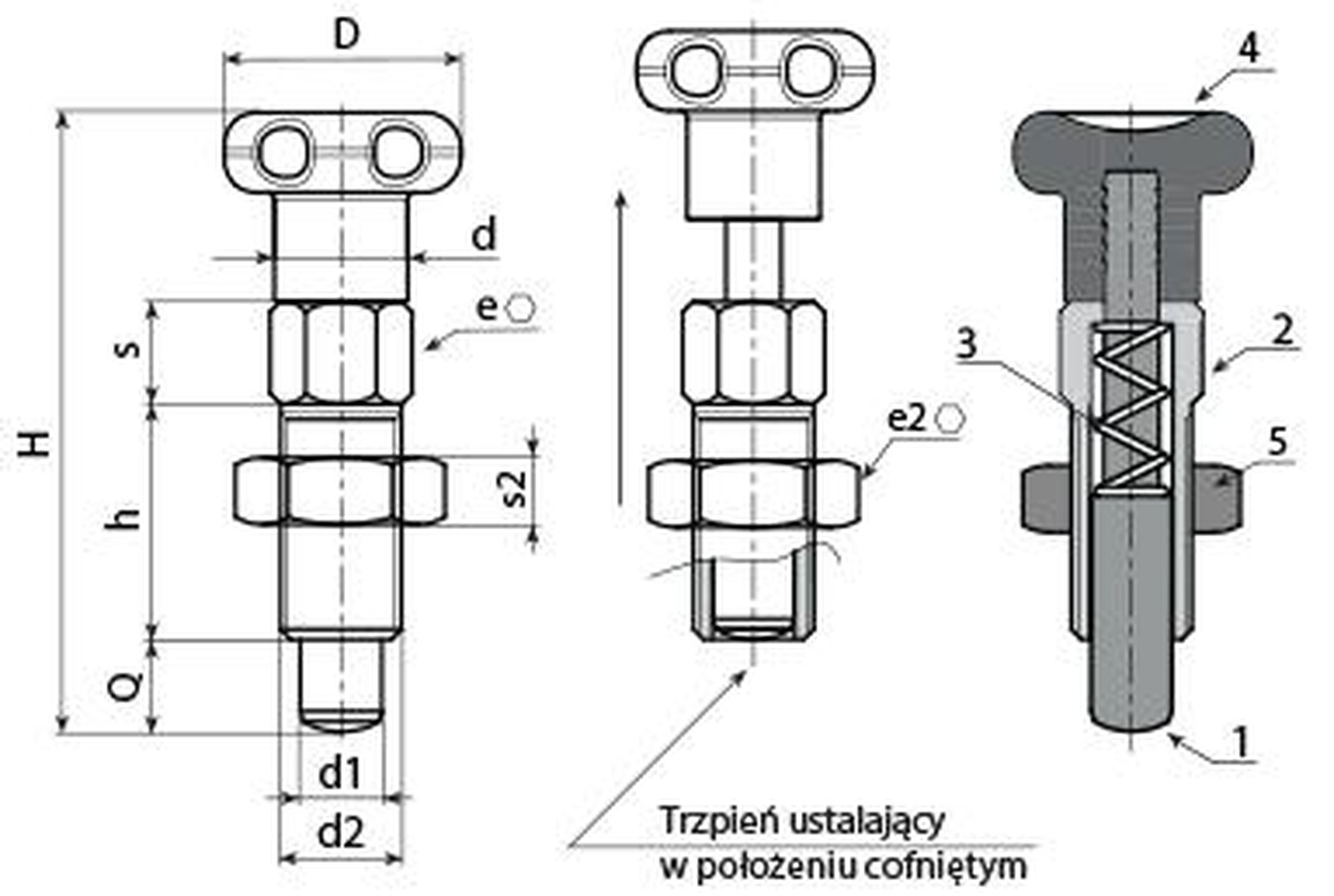

Materiały:
(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(3) Sprężyna ze stali inox (AISI 302).
(4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow. Odporna na oleje i tłuszcze.
W796:
(2) Korpus gwintowanego trzpienia ustalającego ze stali automatowej.
(5) Przeciwnakrętka gwintowana ze stali (UNI 5589).
W796 CIN:
(2) Korpus gwintowanego trzpienia ustalającego ze stali inox (AISI 303).
(5) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).
Powierzchnia:
(4) Satynowana.
(1-2-5) Gładka.
Kolor:
(4) Czarny (RAL 9011).
W796:
(2-5) Ocynk.
W796 CIN:
(1-2-5) Naturalny.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
> Przeciwnakrętka dostarczana zmontowana.
Wykonanie na specjalne zamówienie:
Na życzenie nakrętka może być dostarczona zdemontowana.
Wersja W796 - ze stali ocynkowanej
| Kod | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W796.0001 | W796.J0401 | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 10 | 4 | 4 | 4 | 5 |
| W796.0003 | W796.J0501 | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 11 |
| W796.0005 | W796.J0601 | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 23 |
| W796.0007 | W796.J0801 | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 38 |
Wersja W796 CIN - ze stali inox (AISI 303)
| Kod | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W796.0002 | W796.J0401CIN | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 10 | 4 | 4 | 4 | 5 |
| W796.0004 | W796.J0501CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 11 |
| W796.0006 | W796.J0601CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 23 |
| W796.0008 | W796.J0801CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 38 |
