W794

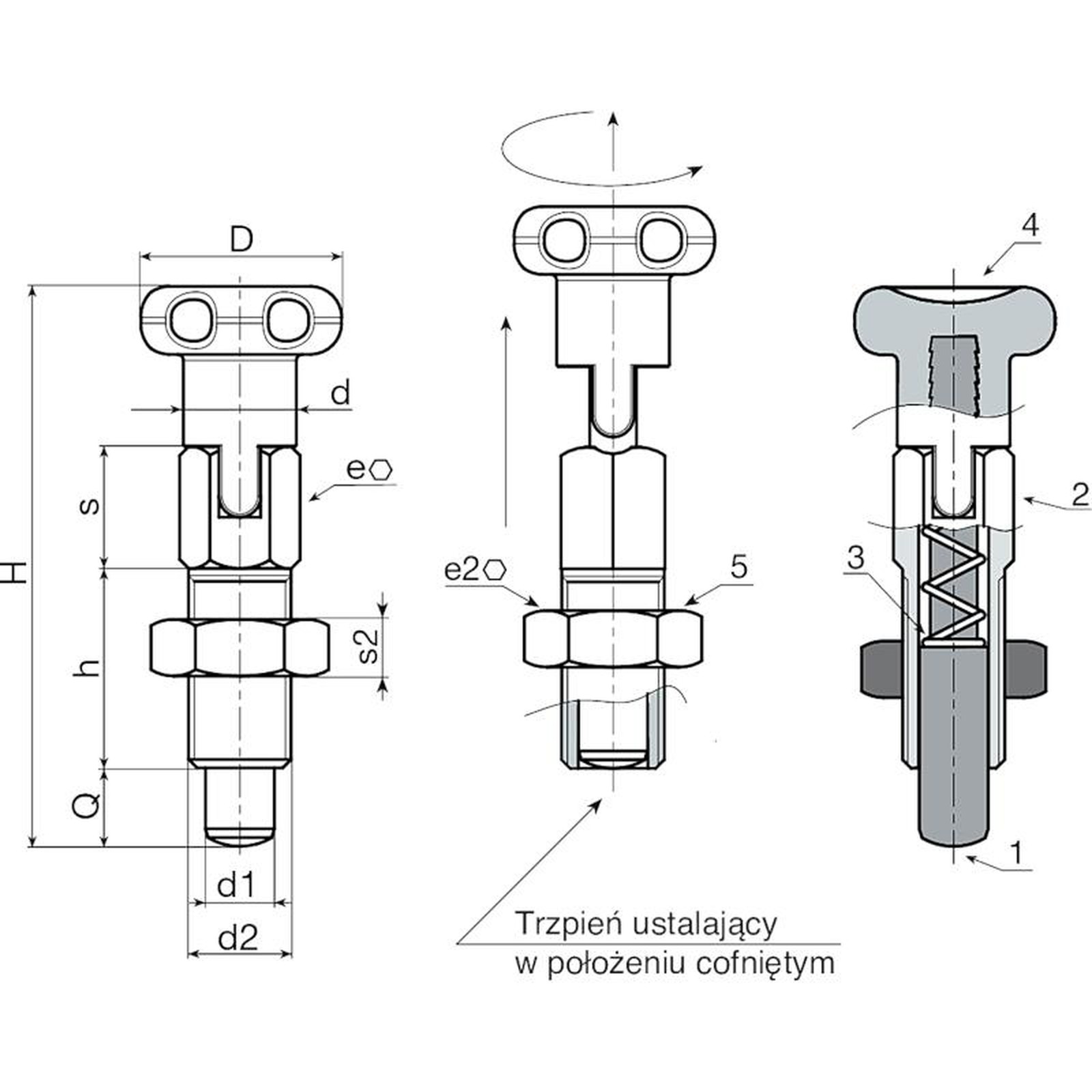

POKRĘTŁO Z GWINTOWANYM STALOWYM TRZPIENIEM USTALAJĄCYM Z BLOKADĄ – Z NAKRĘTKĄ
Trzpienie ustalające gwintowane o dużym skoku – z gałką
Materiały:
(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(3) Sprężyna ze stali inox (AISI 302).
(4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow. Odporna na oleje i tłuszcze.
W794:
(2) Korpus gwintowanego trzpienia ustalającego z blokadą, ze stali automatowej.
(5) Przeciwnakrętka gwintowana ze stali (UNI 5589).
W794 CIN:
(2) Korpus gwintowanego trzpienia ustalającego z blokadą ze stali inox (AISI 303).
(5) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).
Powierzchnia:
(4) Satynowana.
(1-2-5) Gładka.
Kolor:
(4) Czarny (RAL 9011).
W794:
(2-5) Ocynk.
W794 CIN:
(1-2-5) Naturalny.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
> Przeciwnakrętka dostarczana zmontowana.
Wykonanie na specjalne zamówienie:
Na życzenie nakrętka może być dostarczona zdemontowana.
Wersja W794 - ze stali ocynkowanej
| Kod | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W794.0001 | W794.J0401 | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 10 | 4 | 4 | 4 | 7 |
| W794.0003 | W794.J0501 | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 13 | 5 | 5 | 5 | 16 |
| W794.0005 | W794.J0601 | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 32 |
| W794.0007 | W794.J0801 | 24 | 13 | 58 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 51 |
Wersja W794 CIN - ze stali inox (AISI 303)
| Kod | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W794.0002 | W794.J0401CIN | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 10 | 4 | 4 | 4 | 7 |
| W794.0004 | W794.J0501CIN | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 13 | 5 | 5 | 5 | 16 |
| W794.0006 | W794.J0601CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 32 |
| W794.0008 | W794.J0801CIN | 24 | 13 | 58 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 51 |
