W780
POKRĘTŁO ZE STALOWYM KRÓTKIM TRZPIENIEM USTALAJĄCYM Z GWINTEM
Trzpienie ustalające gwintowane o drobnym skoku – z gałką

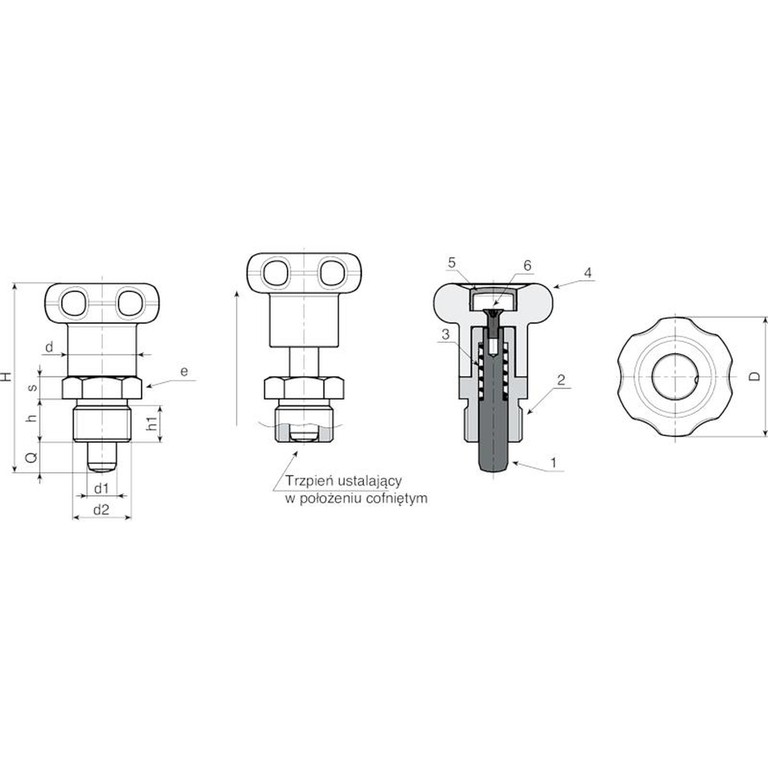

Materiały:
(4) Pokrętło gwiaździste ze wzmocnionego poliamidu. Niedemontow. Odporna na oleje i tłuszcze.
(5) Centralna zaślepka z poliamidu. Odporna na oleje i tłuszcze.
W780:
(3) Sprężyna ze stali ocynkowanej.
(2) Sześciokątna nakrętka gwintowana ze stali o wysokiej wytrzymałości.
(1) Trzon trzpienia ustalającego z hartowanej stali o wysokiej wytrzymałości.
(6) Śruba mocująca pokrętło ze stali ocynkowanej (ISO 7046).
W780CIN:
(3) Sprężyna ze stali inox (AISI 301).
(2) Sześciokątna nakrętka gwintowana ze stali inox (AISI 303).
(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(6) Śruba mocująca pokrętło ze stali ocynkowanej (ISO 7046).
Powierzchnia:
(4-5) Satynowana.
(1-2-3) Gładka
Kolor:
(4) Czarny (RAL 9011).
(5) Szary (RAL 7035).
W780:
(1-2) Oksydowany.
W780CIN:
(1-2) Naturalny.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, pokrętło może być dostarczone w kolorach zgodnych z tabelą barw.
Wersja W780 - ze stali oksydowanej

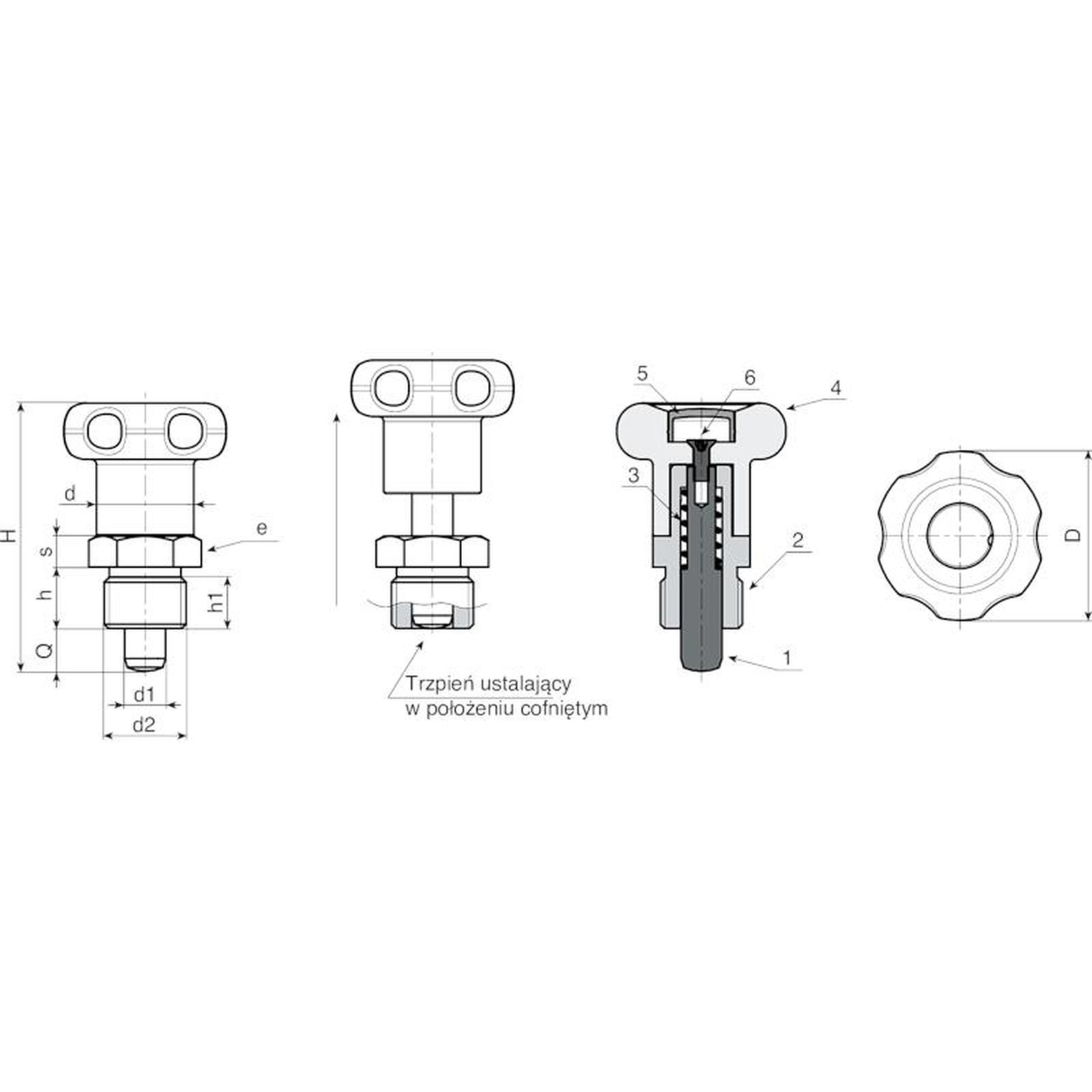

| Kod | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W780.0003 | W780.Q0601 | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 6 | 6 | 31 |
| W780.0004 | W780.Q0801 | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 8 | 8 | 57 |
Wersja W780 CIN - ze stali inox (AISI 303)
| Kod | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W780.0001 | W780.I0601CIN | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 6 | 6 | 31 |
| W780.0002 | W780.I0801CIN | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 8 | 8 | 57 |
