POKRĘTŁO Z GWINTOWANYM TRZPIENIEM USTALAJĄCYM Z INTEGRALNEJ STALI INOX Z BLOKADĄ – Z I NAKRĘTKI

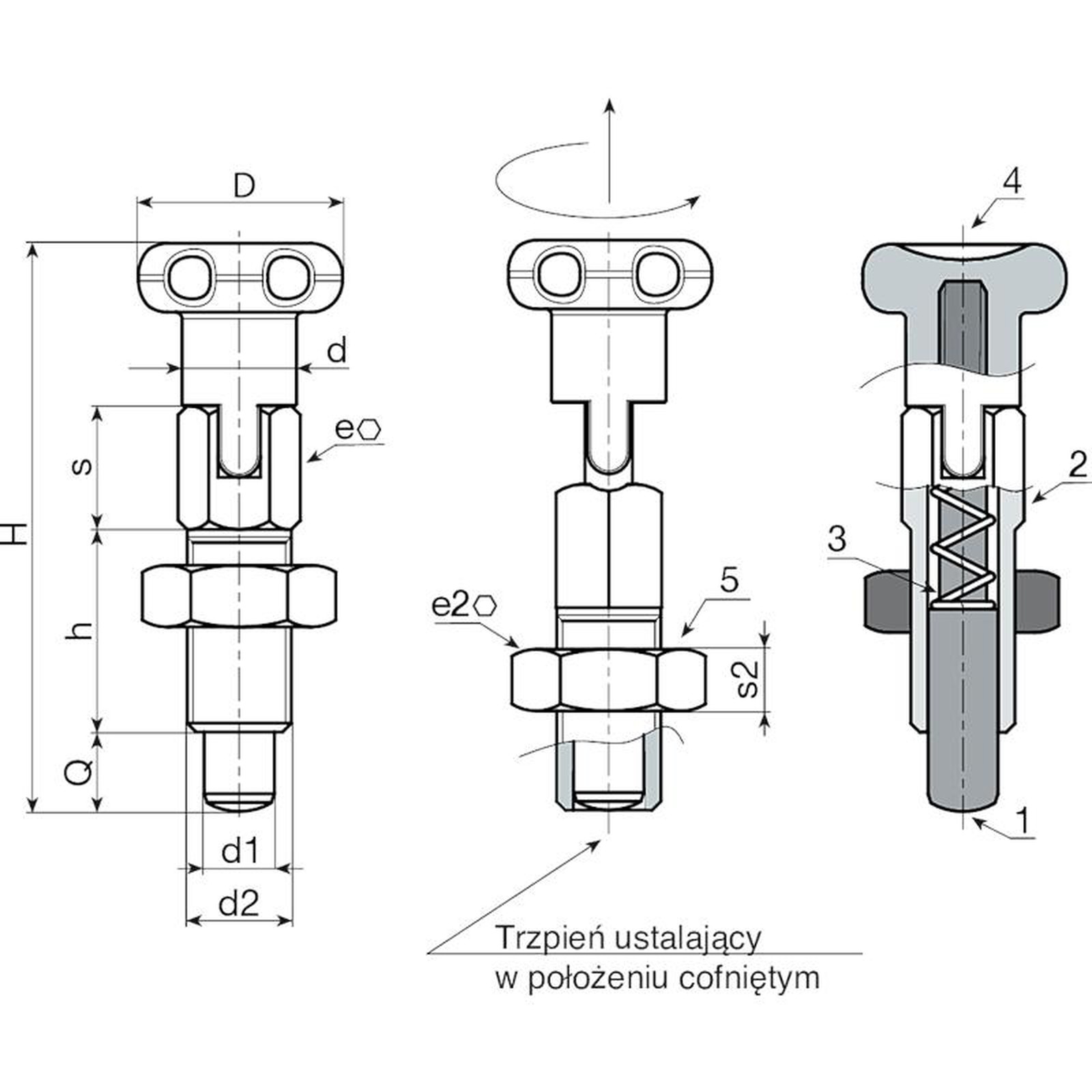

Trzpienie ustalające gwintowane o dużym skoku – stal inox integralna
Materiały:
(1) Trzon trzpienia ustalającego ze stali inox (AISI 303).
(2) Korpus gwintowanego trzpienia ustalającego z blokadą ze stali inox (AISI 303).
(3) Sprężyna ze stali inox (AISI 301).
(4) Pokrętło gwiaździste, toczone ze stali inox (AISI 303).
(5) Gwintowana przeciwnakrętka ze stali inox (AISI 304) (UNI 5589).
Powierzchnia:
Satynowana.
Kolor:
Naturalny.
UWAGA:
> Zalecamy wykonanie otworu obsadowego trzonu trzpienia ustalającego w tolerancji H7.
> Przeciwnakrętka dostarczana zmontowana.
Wykonanie na specjalne zamówienie:
Na życzenie trzpień ustalający może być dostarczony w całości zdemontowany.
Na życzenie nakrętka może być dostarczona zdemontowana.
Wersja W738 CIN - z nakrętką
| Kod | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W738.0001 | W738.I05CIN | 18 | 9 | 46 | 16 | 8 | 10 | M08 | 13 | 5 | 5 | 5 | 26 |
| W738.0002 | W738.I06CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 71 |
| W738.0003 | W738.I08CIN | 24 | 13 | 66 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 110 |
