W620
TRZPIEŃ DOCISKOWY ŚRUBOWY SPRĘŻYNUJĄCY Z KULKĄ
Sprężynowy trzpień dociskowy, gwintowany z kulką
Materiały:
W620:
Śruba toczona ze stali automatowej, z wpuszczonym gniazdem sześciokątnym.
W620CIN:
Śruba toczona ze stali inox (AISI 303), z wpuszczonym gniazdem sześciokątnym.
Powierzchnia:
Gładka.
Kolor:
W620:
Oksydowana.
W620CIN:
Naturalny.
Kulka:
Kulka z hartowanej stali inox (AISI 420).
Sprężyna:
Sprężyna ze stali inox (AISI 301).
Rodzaj docisku sprężyny:
Zwykły.
Wykonanie na specjalne zamówienie:
Nie uwzględnia się.

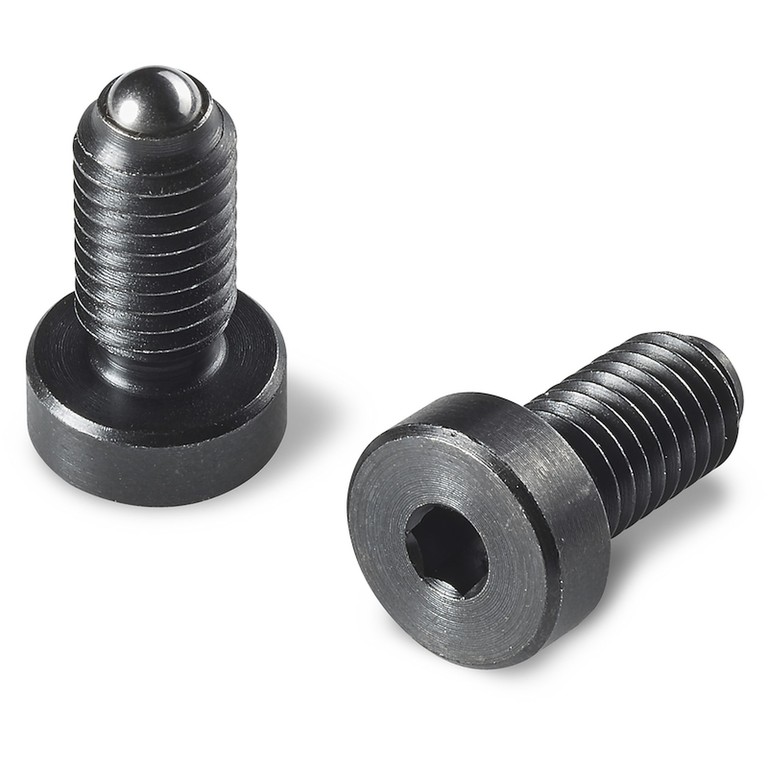

Wersja W620 - ze stali oksydowanej

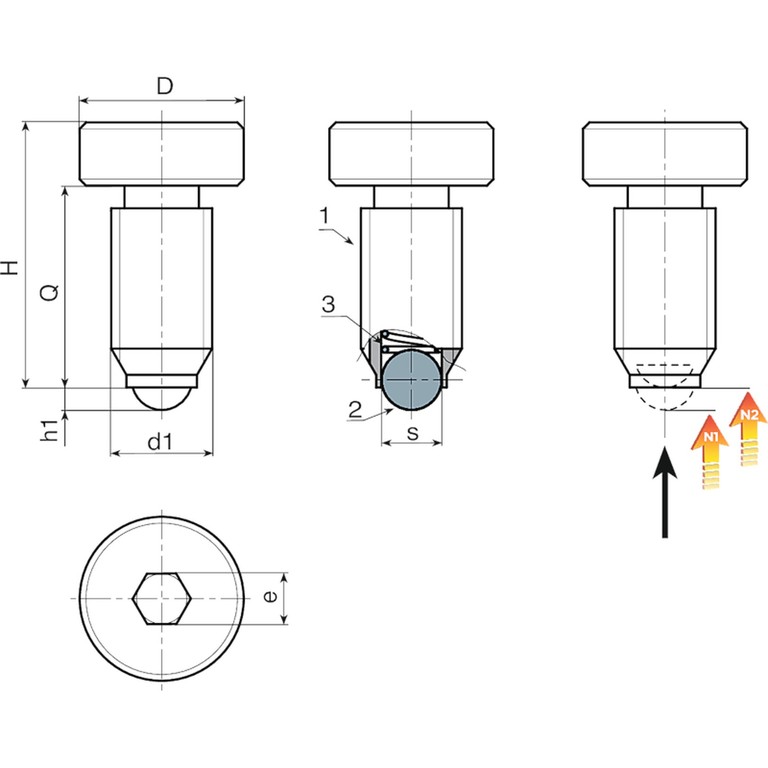

| Kod | art. | D (+0 -0.2) | H | h1 | e | s | N1 (N) | N2 (N) | d1 6g | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W620.0005 | W620.VBM06X12 | 10 | 16 | 1 | 3 | 3.5 | 9 | 9 | M6 | 12 | 4 |
| W620.0006 | W620.VBM08X16 | 13 | 21 | 1.5 | 4 | 5 | 15 | 15 | M8 | 16 | 9 |
| W620.0007 | W620.VBM10X20 | 16 | 26 | 2 | 5 | 6 | 20 | 20 | M10 | 20 | 17 |
| W620.0008 | W620.VBM12X25 | 18 | 32 | 2.5 | 6 | 8 | 30 | 30 | M12 | 25 | 27 |

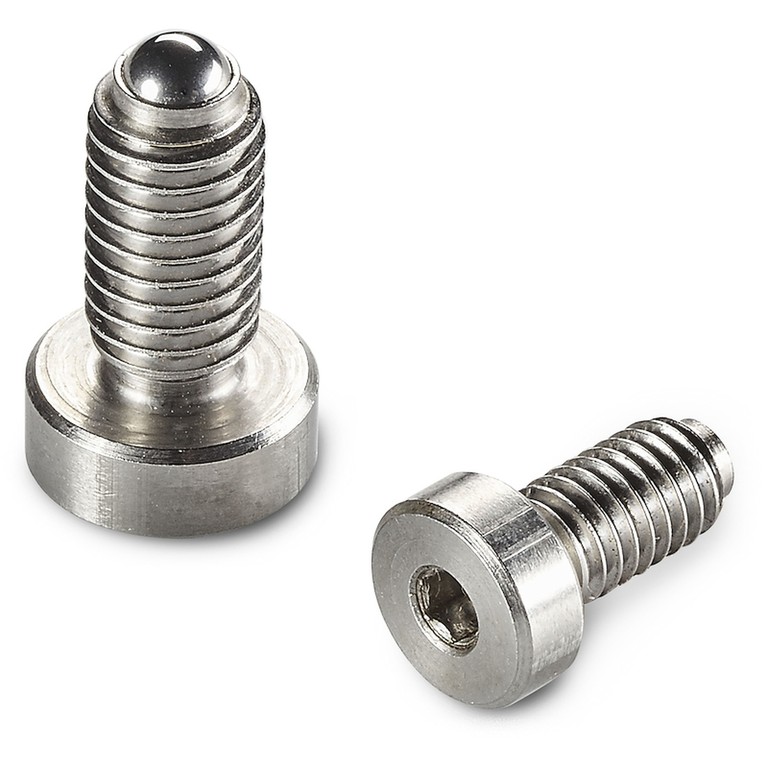

Wersja W620 CIN - ze stali inox (AISI 303)
| Kod | art. | D (+0 -0.2) | H | h1 | e | s | N1 (N) | N2 (N) | d1 6g | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W620.0001 | W620.INM06X12CIN | 10 | 16 | 1 | 3 | 3.5 | 9 | 9 | M6 | 12 | 4 |
| W620.0002 | W620.INM08X16CIN | 13 | 21 | 1.5 | 4 | 5 | 15 | 15 | M8 | 16 | 9 |
| W620.0003 | W620.INM10X20CIN | 16 | 26 | 2 | 5 | 6 | 20 | 20 | M10 | 20 | 17 |
| W620.0004 | W620.INM12X25CIN | 18 | 32 | 2.5 | 6 | 8 | 30 | 30 | M12 | 25 | 27 |
