W605
TRZPIEŃ DOCISKOWY GŁADKI ZE STALI INOX Z CZOPEM ZE SZTUCZNEGO TWORZYWA LUB ZE STALI
Sprężynowy trzpień dociskowy, gładki z kulką
Materiały:
Korpus trzpienia dociskowego ze stali inox (AISI 303).
Powierzchnia:
Gładka.
Kolor:
Korpus:
Naturalny.
Czop:
W605POM:
Biały naturalny.
W605CIN:
Naturalny.
Czop:
W605POM:
Czop ze sztucznego tworzywa (POM - Delrin).
W605CIN:
Czop toczony ze stali inox (AISI 303).
Rodzaj docisku sprężyny:
Zwykły.
Sprężyna:
Sprężyna ze stali inox (AISI 301).
Wykonanie na specjalne zamówienie:
Nie uwzględnia się.

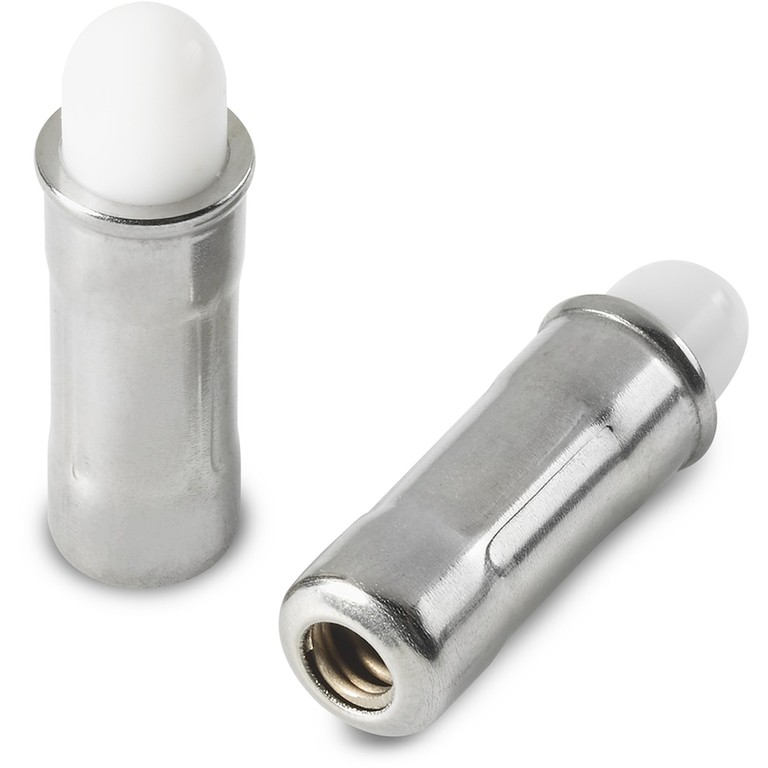

Wersja W605POM: z czopem z białego tworzywa sztucznego (POM)

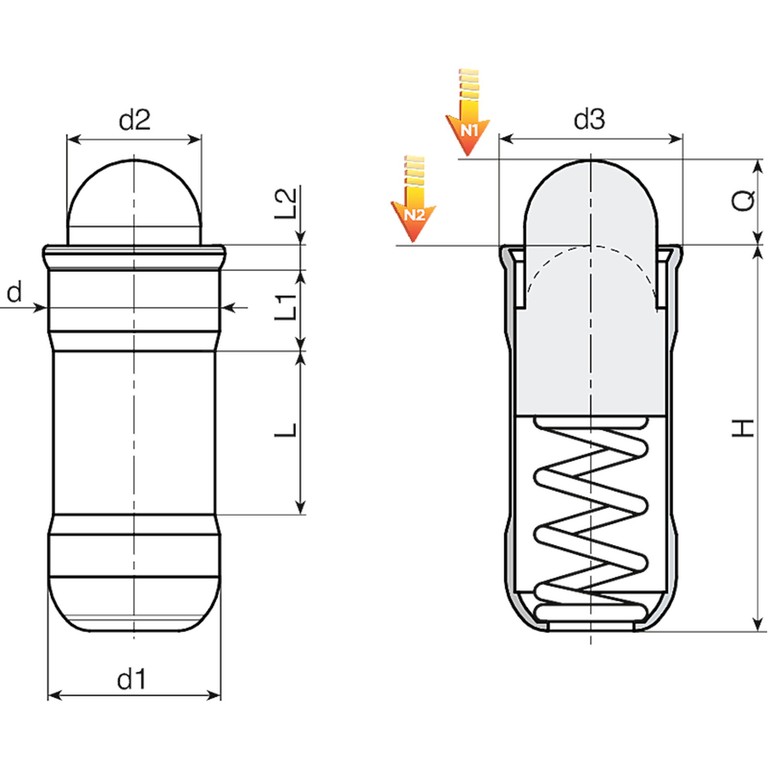

| Kod | art. | d +0,1 | d2 | d3 | H | L | L1 | L2 | N1 (N) | N2 (N) | d1 (±0.05) | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W605.0002 | W605.IND04POM | 4 | 2,8 | 4,6 | 10,7 | 5,6 | 1,8 | 0,9 | 3 | 8,2 | 4 | 2,7 | 1 |
| W605.0004 | W605.IND05POM | 5 | 3,8 | 5,6 | 12 | 6 | 2,1 | 0,9 | 3,3 | 9 | 5 | 4 | 1 |
| W605.0006 | W605.IND06POM | 6 | 4,8 | 6,5 | 15 | 8,2 | 2,3 | 1 | 6,1 | 12 | 6 | 5,5 | 1,1 |
| W605.0008 | W605.IND08POM | 8 | 6,2 | 8,5 | 18 | 9,5 | 2,9 | 1,1 | 10,7 | 17 | 8 | 6,5 | 2,3 |
| W605.0010 | W605.IND10POM | 10 | 8 | 11 | 26 | 14,3 | 4,2 | 1,5 | 16,2 | 29 | 10 | 8 | 5 |

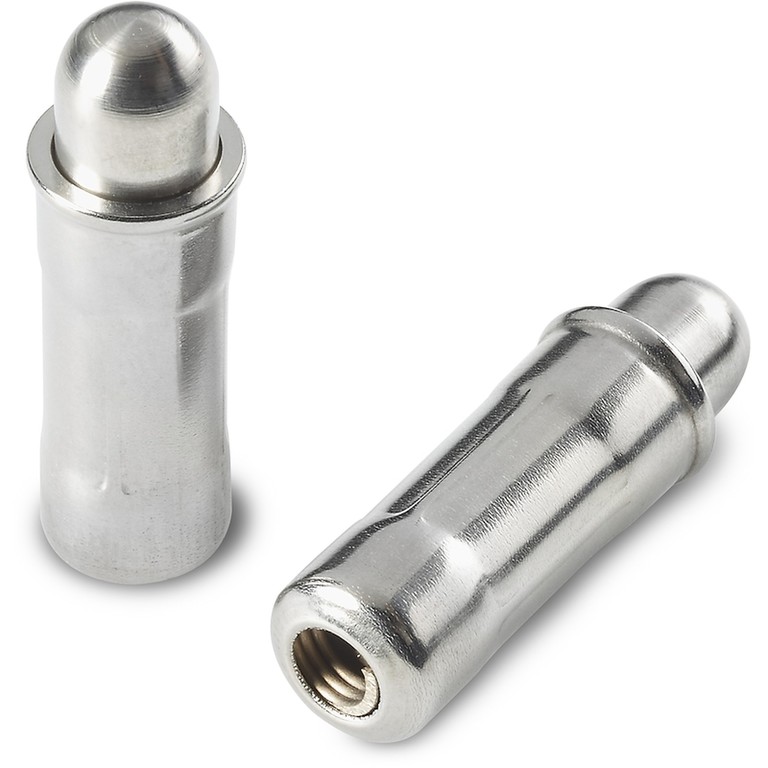

Wersja W605CIN: z czopem ze stali inox (AISI 303)
| Kod | art. | d +0,1 | d2 | d3 | H | L | L1 | L2 | N1 (N) | N2 (N) | d1 (±0.05) | Q | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W605.0001 | W605.IND04CIN | 4 | 2,8 | 4,6 | 10,7 | 5,6 | 1,8 | 0,9 | 3 | 8,2 | 4 | 2,7 | 0,7 |
| W605.0003 | W605.IND05CIN | 5 | 3,8 | 5,6 | 12 | 6 | 2,1 | 0,9 | 3,3 | 9 | 5 | 4 | 1,2 |
| W605.0005 | W605.IND06CIN | 6 | 4,8 | 6,5 | 15 | 8,2 | 2,3 | 1 | 6,1 | 12 | 6 | 5,5 | 2,2 |
| W605.0007 | W605.IND08CIN | 8 | 6,2 | 8,5 | 18 | 9,5 | 2,9 | 1,1 | 10,7 | 17 | 8 | 6,5 | 4,2 |
| W605.0009 | W605.IND10CIN | 10 | 8 | 11 | 26 | 14,3 | 4,2 | 1,5 | 16,2 | 29 | 10 | 8 | 9 |
