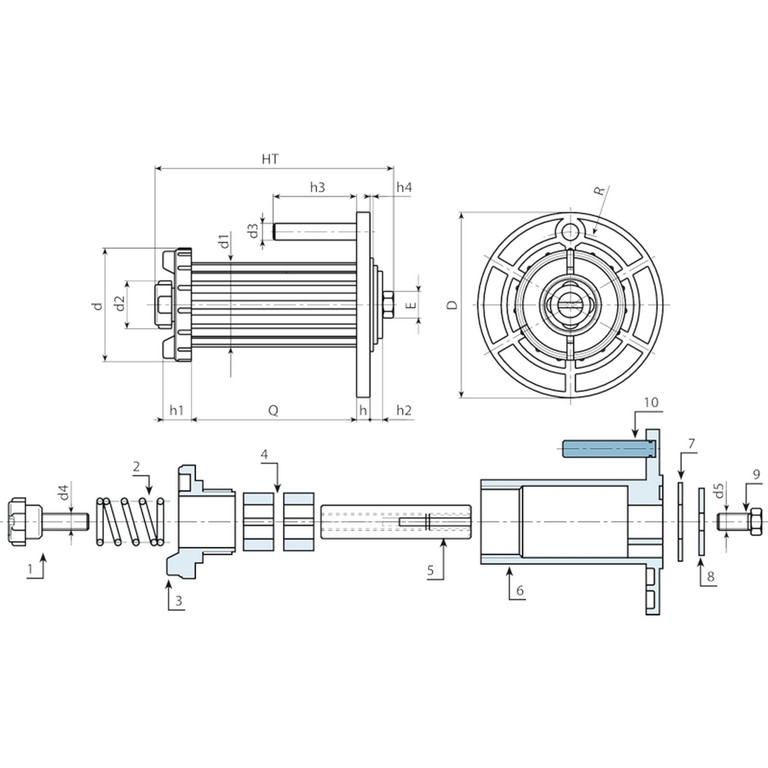

Materiały:
(1-3-4-6) Poliamid wzmocniony.
Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny(RAL 9011).
Wkładki:
(2) Sprężyna ze stali ocynkowanej.
(5) Wkład z gwintowanymi otworami ze stali ocynkowanej.
(7) Podkładka z kauczuku TPV 75 Shore.
(8) Podkładka ze stali ocynkowanej.
(9) Śruba z łbem sześciokątnym ze stali ocynkowanej, z gwintem prawym/lewym. Wyboru należy dokonać uwzględniając kierunek obrotów silnika podajnika drutu.
(10) Trzpień gładki ze stali ocynkowanej.
Wykonanie na specjalne zamówienie:
Na życzenie może być dostarczony adaptator S816 do bobin metalowych, bez ramy wewnętrznej. Dostarczany na osobne zamówienie.
| Kod | art. | D | HT | d | d1 | d2 | d3 | d4 | d5 | h | h1 | h2 | h3 | h4 | E | Q | R | Waga (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S602116.0015 | S602116.TG10X5001DX | 112 | 140 | 68 | 50.5 | 28 | 10 | M10 DX | M10 DX | 8 | 17 | 8 | 50 | 1.7 | 17 | 99 | 44 | 550 |
| S602116.0016 | S602116.TG10X5001SX | 112 | 140 | 68 | 50.5 | 28 | 10 | M10 DX | M10 SX | 8 | 17 | 8 | 50 | 1.7 | 17 | 99 | 44 | 550 |
