R603
KOŁO Z POLIPROPYLENU / KAUCZUKU Z OKRĄGŁĄ PŁYTKĄ OBROTOWĄ ZE STALI I GWINTOWANYM TRZPIENIEM
Kółka z PP/kauczuku syntetycznego (miejsca publiczne)
Materiały:
Korpus koła:
Polipropylen.
Bieżnik:
Termoplastyczny kauczuk syntetyczny. Twardość 93 ± 3 Shore A.
Powierzchnia:
Gładka.
Kolor:
(1) Ciemnoszary.
(2) Jasno szary.
(3-4-5-6-7) Niebieski ocynk.
Obroty koła (4):
Otwór na trzpień obrotowy uzyskuje się poprzez formowanie w tworzywie sztucznym. Jako zabezpieczenie pomiędzy kołkiem gwintowanym a otworem znajduje się rurka ze stali ocynkowanej.
Jarzmo (3):
Widelec ze stali (DD13).
Zespół obrotowy (5):
Zespół obrotowy ze stali z podwójnym rzędem kulek i gwintowanym trzpieniem (tolerancja gwintu 6g).
Mocowanie koła (6):
Stalowa śruba z łbem sześciokątnym, połączona ze stalową nakrętką.
Wykonanie na specjalne zamówienie:
Przy minimalnej ilości 100 sztuk trzpień gwintowany może być dostarczony w wymiarze M12, jeśli występuje w wymiarze M10, i odwrotnie, w M10, jeśli występuje w M12.
Na życzenie koło może być dostarczone z materiału o wysokiej przewodności elektrycznej (ESD).

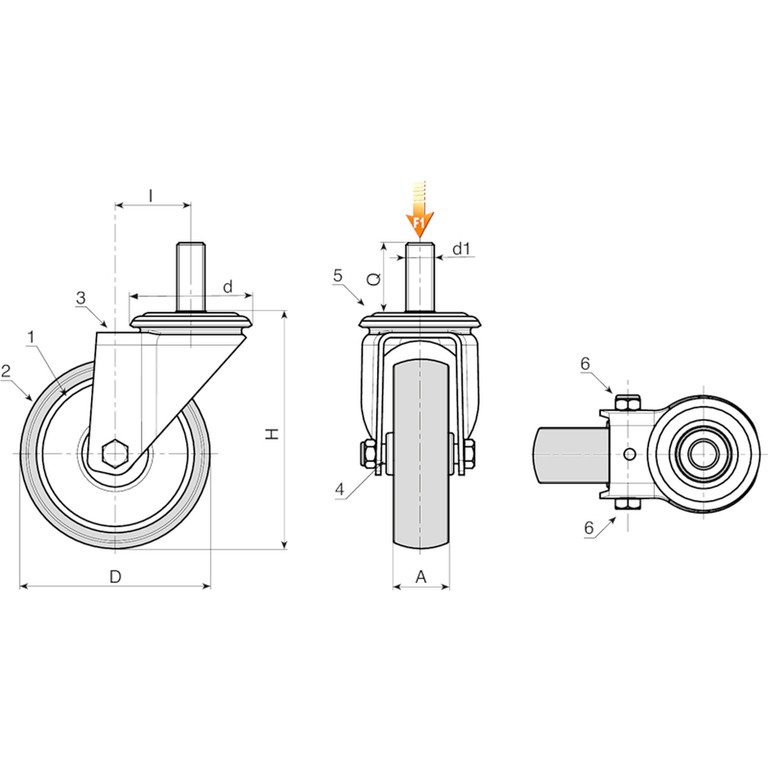

| Kod | art. | D | A | H | I | d | d1 6g | Q | Waga (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| R603050.0001 | R603050.T18M10X25 | 50 | 18 | 70 | 26 | 48 | M10 | 25 | - | 40 |
| R603063.0001 | R603063.T22M10X25 | 63 | 22 | 90 | 26 | 48 | M10 | 25 | - | 60 |
| R603080.0001 | R603080.T22M10X25 | 80 | 22 | 109 | 25 | 48 | M10 | 25 | - | 60 |
| R603100.0001 | R603100.T27M12X30 | 100 | 27 | 134 | 36 | 57 | M12 | 30 | - | 80 |
| R603125.0001 | R603125.T27M12X30 | 125 | 27 | 159 | 35 | 57 | M12 | 30 | - | 80 |
| Kod | art. | D | A | H | I | d | d1 6g | Q | Waga (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| R603050.0002 | R603050.T18M10X25ESD | 50 | 18 | 70 | 26 | 48 | M10 | 25 | - | 40 |
| R603060.0001 | R603060.T22M10X25ESD | 60 | 22 | 90 | 26 | 48 | M10 | 25 | - | 60 |
| R603080.0002 | R603080.T24M10X25ESD | 80 | 24 | 109 | 25 | 48 | M10 | 25 | - | 60 |
| R603100.0002 | R603100.T29M12X30ESD | 100 | 29 | 134 | 36 | 57 | M12 | 30 | - | 80 |
| R603125.0002 | R603125.T29M12X30ESD | 125 | 29 | 159 | 35 | 57 | M12 | 30 | - | 80 |
