R601

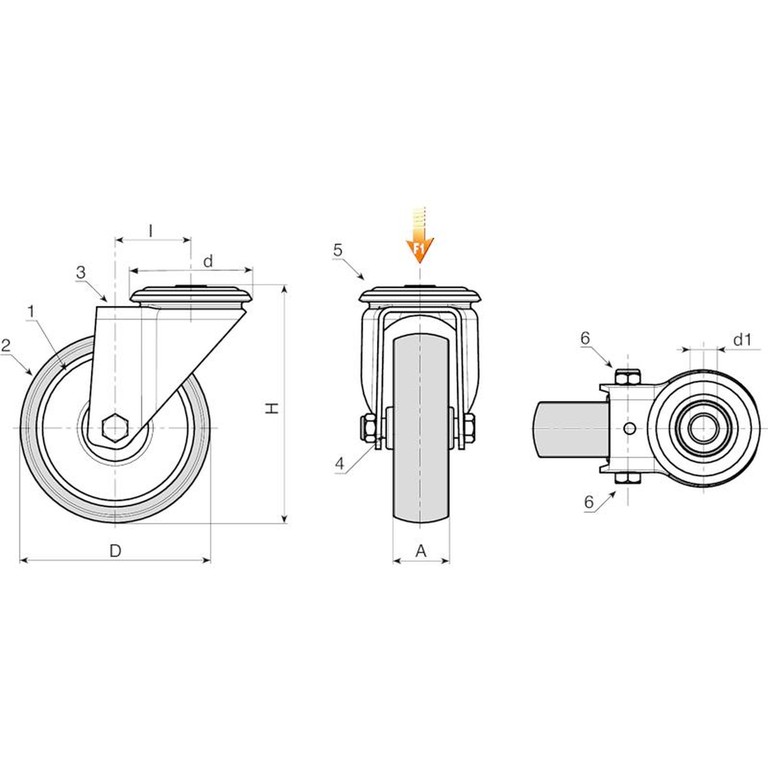

KOŁO Z POLIPROPYLENU / KAUCZUKU Z OKRĄGŁĄ PŁYTKĄ OBROTOWĄ ZE STALI I GŁADKIM OTWOREM PRZELOTOWYM
Kółka z PP/kauczuku syntetycznego (miejsca publiczne)
Materiały:
Korpus koła:
Polipropylen.
Bieżnik:
Termoplastyczny kauczuk syntetyczny. Twardość 93 ± 3 Shore A.
Powierzchnia:
Gładka.
Kolor:
(1) Ciemnoszary.
(2) Jasno szary.
(3-4-5-6-7) Niebieski ocynk.
Obroty koła (4):
Otwór na trzpień obrotowy uzyskuje się poprzez formowanie w tworzywie sztucznym. Jako zabezpieczenie pomiędzy kołkiem gwintowanym a otworem znajduje się rurka ze stali ocynkowanej.
Jarzmo (3):
Widelec ze stali (DD13).
Zespół obrotowy (5):
Zespół kołowy ze stali z podwójnym rzędem kulek i gładkim otworem mocującym (tolerancja otworu H7).
Mocowanie koła (6):
Stalowa śruba z łbem sześciokątnym, połączona ze stalową nakrętką.
Wykonanie na specjalne zamówienie:
Na życzenie koło może być dostarczone z materiału o wysokiej przewodności elektrycznej (ESD).
| Kod | art. | D | A | H | I | d | d1 H7 | Waga (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|
| R601050.0001 | R601050.T18D12 | 50 | 18 | 70 | 26 | 48 | 12 | - | 40 |
| R601063.0001 | R601063.T22D12 | 63 | 22 | 90 | 26 | 48 | 12 | - | 60 |
| R601080.0001 | R601080.T22D12 | 80 | 22 | 109 | 25 | 48 | 12 | - | 60 |
| R601100.0001 | R601100.T27D12 | 100 | 27 | 134 | 36 | 57 | 12 | - | 80 |
| R601125.0001 | R601125.T27D12 | 125 | 27 | 159 | 35 | 57 | 12 | - | 80 |
| Kod | art. | D | A | H | I | d | d1 H7 | Waga (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|
| R601050.0002 | R601050.T18D12ESD | 50 | 18 | 70 | 26 | 48 | 12 | - | 40 |
| R601060.0001 | R601060.T22D12ESD | 60 | 22 | 90 | 26 | 48 | 12 | - | 60 |
| R601080.0002 | R601080.T24D12ESD | 80 | 24 | 109 | 25 | 48 | 12 | - | 60 |
| R601100.0002 | R601100.T29D12ESD | 100 | 29 | 134 | 36 | 57 | 12 | - | 80 |
| R601125.0002 | R601125.T29D12ESD | 125 | 29 | 159 | 35 | 57 | 12 | - | 80 |
