P914
STOPKA PODPOROWA Z MOCOWANIEM DO PODŁOŻA Z PRZEGUBOWYM TRZPIENIEM TYPU B ZE STALI ORAZ Z KULĄ 24
Stopki z tworzywa z mocowaniem – trzpień przegubowy
Materiały:
Poliamid wzmocniony. Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny(RAL 9011).
Wkładki:

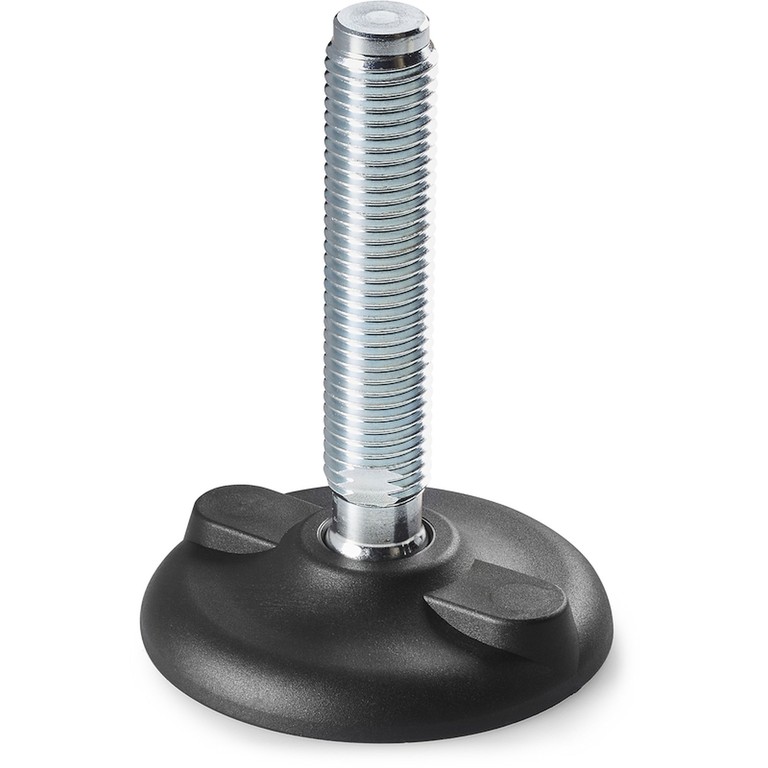

P914:
Trzpień gwintowany przegubowy (kulka 24) z frezowanym gniazdem pod klucz (typ B) ze stali ocynkowanej (tolerancja gwintu 6g).

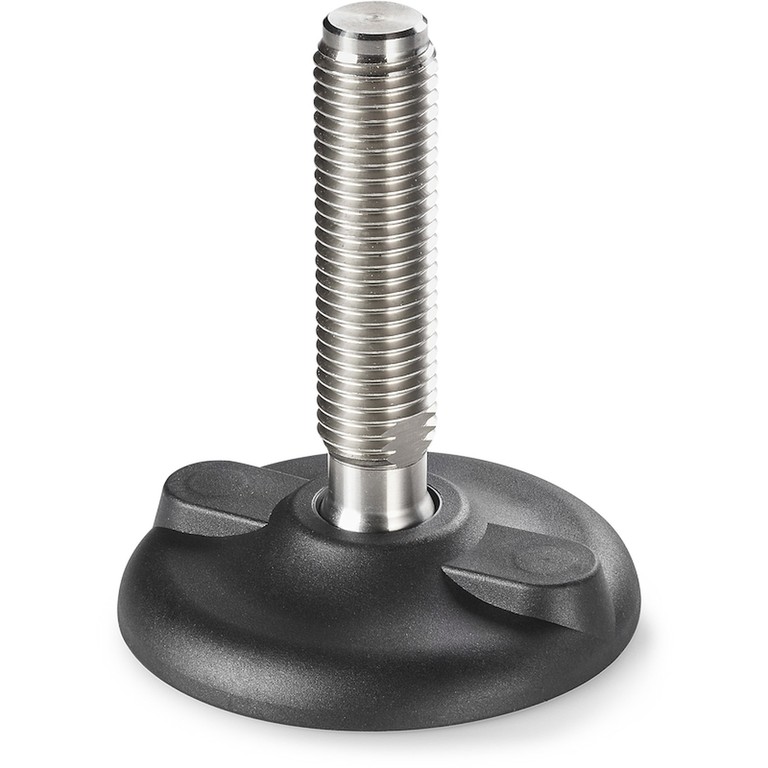

P914CIN:
Trzpień gwintowany przegubowy (kulka 24) z frezowanym gniazdem pod klucz (typ B) ze stali inox (tolerancja gwintu 6g).
Trzpień gwintowany przegubowy (kulka 24) z frezowanym gniazdem pod klucz (typ B) ze stali inox (tolerancja gwintu 6g). M24: AISI 303; M30: AISI 304
Mocowanie do podłoża:

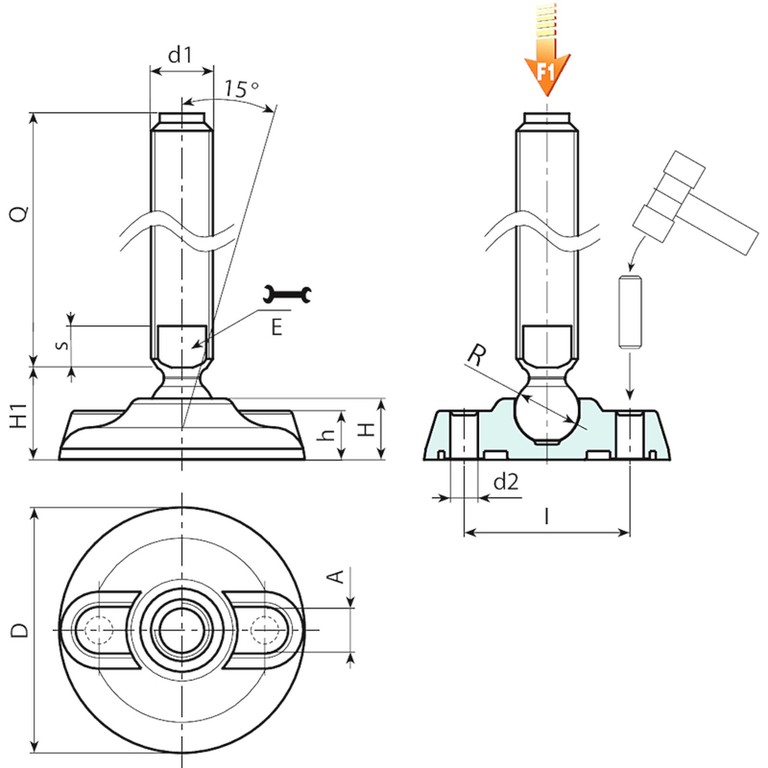

Stopka jest dostarczana z zaślepionymi otworami do mocowania do podłoża. W celi ich otwarcia, należy złamać plastikową membranę (patrz rysunek).
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, wkładki mogą być dostarczane w długościach według specyficznych wymogów.
Na życzenie, w zależności od ilości, stopka może być dostarczona w kolorze pomarańczowym (RAL 2004).
Wersja P914: Stopka podporowa z trzpieniem typu B (z frezowanym gniazdem pod klucz) i kulką 24
| Kod | Art. | D | H | I | H1 | h | A | E | s | d2 | R | d1 6g | Q | Waga (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P914080.0001 | P914080.TM24X11001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 19 | 10 | 9 | 24 | M24 | 110 | 384 | 25 |
| P914080.0003 | P914080.TM24X13001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 19 | 10 | 9 | 24 | M24 | 130 | 444 | 25 |
| P914080.0005 | P914080.TM24X15001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 19 | 10 | 9 | 24 | M24 | 150 | 504 | 25 |
| P914080.0007 | P914080.TM24X17001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 19 | 10 | 9 | 24 | M24 | 170 | 564 | 25 |
| P914080.0009 | P914080.TM30X11001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 27 | 12 | 9 | 24 | M30 | 110 | 627 | 25 |
| P914080.0010 | P914080.TM30X13001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 27 | 12 | 9 | 24 | M30 | 130 | 722 | 25 |
| P914080.0012 | P914080.TM30X15001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 27 | 12 | 9 | 24 | M30 | 150 | 817 | 25 |
| P914080.0013 | P914080.TM30X17001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 27 | 12 | 9 | 24 | M30 | 170 | 912 | 25 |
| P914080.0015 | P914080.TM30X19001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 27 | 12 | 9 | 24 | M30 | 190 | 1007 | 25 |
| P914080.0016 | P914080.TM30X21001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 27 | 12 | 9 | 24 | M30 | 210 | 1100 | 25 |
| P914105.0001 | P914105.TM24X11001 | 105 | 22 | 74 | 28 | 18.5 | 21 | 19 | 10 | 11 | 24 | M24 | 110 | 433 | 25 |
| P914105.0003 | P914105.TM24X13001 | 105 | 22 | 74 | 28 | 18.5 | 21 | 19 | 10 | 11 | 24 | M24 | 130 | 493 | 25 |
| P914105.0005 | P914105.TM24X15001 | 105 | 22 | 74 | 28 | 18.5 | 21 | 19 | 10 | 11 | 24 | M24 | 150 | 553 | 25 |
| P914105.0007 | P914105.TM24X17001 | 105 | 22 | 74 | 28 | 18.5 | 21 | 19 | 10 | 11 | 24 | M24 | 170 | 613 | 25 |
| P914105.0009 | P914105.TM30X11001 | 105 | 22 | 74 | 28 | 18.5 | 21 | 27 | 12 | 11 | 24 | M30 | 110 | 676 | 25 |
| P914105.0010 | P914105.TM30X13001 | 105 | 22 | 74 | 28 | 18.5 | 21 | 27 | 12 | 11 | 24 | M30 | 130 | 771 | 25 |
| P914105.0012 | P914105.TM30X15001 | 105 | 22 | 74 | 28 | 18.5 | 21 | 27 | 12 | 11 | 24 | M30 | 150 | 866 | 25 |
| P914105.0013 | P914105.TM30X17001 | 105 | 22 | 74 | 28 | 18.5 | 21 | 27 | 12 | 11 | 24 | M30 | 170 | 960 | 25 |
| P914105.0015 | P914105.TM30X19001 | 105 | 22 | 74 | 28 | 18.5 | 21 | 27 | 12 | 11 | 24 | M30 | 190 | 1055 | 25 |
| P914105.0016 | P914105.TM30X21001 | 105 | 22 | 74 | 28 | 18.5 | 21 | 27 | 12 | 11 | 24 | M30 | 210 | 1150 | 25 |
| P914130.0002 | P914130.TM24X11001 | 130 | 24 | 99 | 30 | 20 | 21 | 19 | 10 | 13 | 24 | M24 | 110 | 498 | 25 |
| P914130.0004 | P914130.TM24X13001 | 130 | 24 | 99 | 30 | 20 | 21 | 19 | 10 | 13 | 24 | M24 | 130 | 558 | 25 |
| P914130.0006 | P914130.TM24X15001 | 130 | 24 | 99 | 30 | 20 | 21 | 19 | 10 | 13 | 24 | M24 | 150 | 618 | 25 |
| P914130.0008 | P914130.TM24X17001 | 130 | 24 | 99 | 30 | 20 | 21 | 19 | 10 | 13 | 24 | M24 | 170 | 678 | 25 |
| P914130.0019 | P914130.TM30X11001 | 130 | 24 | 99 | 30 | 20 | 21 | 27 | 12 | 13 | 24 | M30 | 110 | 741 | 25 |
| P914130.0019 | P914130.TM30X13001 | 130 | 24 | 99 | 30 | 20 | 21 | 27 | 12 | 13 | 24 | M30 | 130 | 836 | 25 |
| P914130.0019 | P914130.TM30X15001 | 130 | 24 | 99 | 30 | 20 | 21 | 27 | 12 | 13 | 24 | M30 | 150 | 931 | 25 |
| P914130.0019 | P914130.TM30X17001 | 130 | 24 | 99 | 30 | 20 | 21 | 27 | 12 | 13 | 24 | M30 | 170 | 1025 | 25 |
| P914130.0019 | P914130.TM30X19001 | 130 | 24 | 99 | 30 | 20 | 21 | 27 | 12 | 13 | 24 | M30 | 190 | 1120 | 25 |
| P914130.0019 | P914130.TM30X21001 | 130 | 24 | 99 | 30 | 20 | 21 | 27 | 12 | 13 | 24 | M30 | 210 | 1220 | 25 |
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Długość trzpienia na życzenie, dla minimalnej ilości 100 sztuk.
Wersja P914CIN: Stopka podporowa z trzpieniem typu B - INOX - (z frezowanym gniazdem pod klucz) i kulką 24
| Kod | Art. | D | H | I | H1 | h | A | E | s | d2 | R | d1 6g | Q | Waga (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P914080.0002 | P914080.TM24X11001CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 19 | 10 | 9 | 24 | M24 | 110 | 384 | 25 |
| P914080.0004 | P914080.TM24X13001CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 19 | 10 | 9 | 24 | M24 | 130 | 444 | 25 |
| P914080.0006 | P914080.TM24X15001CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 19 | 10 | 9 | 24 | M24 | 150 | 504 | 25 |
| P914080.0008 | P914080.TM24X19001CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 19 | 10 | 9 | 24 | M24 | 190 | 624 | 25 |
| P914080.0011 | P914080.TM30X13001CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 27 | 12 | 9 | 24 | M30 | 130 | 722 | 25 |
| P914080.0014 | P914080.TM30X17001CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 27 | 12 | 9 | 24 | M30 | 170 | 912 | 25 |
| P914080.0017 | P914080.TM30X21001CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 27 | 12 | 9 | 24 | M30 | 210 | 1100 | 25 |
| P914105.0002 | P914105.TM24X11001CIN | 105 | 22 | 74 | 28 | 18.5 | 21 | 19 | 10 | 11 | 24 | M24 | 110 | 433 | 25 |
| P914105.0004 | P914105.TM24X13001CIN | 105 | 22 | 74 | 28 | 18.5 | 21 | 19 | 10 | 11 | 24 | M24 | 130 | 493 | 25 |
| P914105.0006 | P914105.TM24X15001CIN | 105 | 22 | 74 | 28 | 18.5 | 21 | 19 | 10 | 11 | 24 | M24 | 150 | 553 | 25 |
| P914105.0008 | P914105.TM24X19001CIN | 105 | 22 | 74 | 28 | 18.5 | 21 | 19 | 10 | 11 | 24 | M24 | 190 | 673 | 25 |
| P914105.0011 | P914105.TM30X13001CIN | 105 | 22 | 74 | 28 | 18.5 | 21 | 27 | 12 | 11 | 24 | M30 | 130 | 771 | 25 |
| P914105.0014 | P914105.TM30X17001CIN | 105 | 22 | 74 | 28 | 18.5 | 21 | 27 | 12 | 11 | 24 | M30 | 170 | 960 | 25 |
| P914105.0017 | P914105.TM30X21001CIN | 105 | 22 | 74 | 28 | 18.5 | 21 | 27 | 12 | 11 | 24 | M30 | 210 | 1150 | 25 |
| P914130.0003 | P914130.TM24X11001CIN | 130 | 24 | 99 | 30 | 20 | 21 | 21 | 19 | 13 | 24 | M24 | 110 | 498 | 25 |
| P914130.0005 | P914130.TM24X13001CIN | 130 | 24 | 99 | 30 | 20 | 21 | 21 | 19 | 13 | 24 | M24 | 130 | 558 | 25 |
| P914130.0007 | P914130.TM24X15001CIN | 130 | 24 | 99 | 30 | 20 | 21 | 21 | 19 | 13 | 24 | M24 | 150 | 618 | 25 |
| P914130.0010 | P914130.TM24X19001CIN | 130 | 24 | 99 | 30 | 20 | 21 | 21 | 19 | 13 | 24 | M24 | 190 | 738 | 25 |
| P914130.0013 | P914130.TM30X13001CIN | 130 | 24 | 99 | 30 | 20 | 21 | 21 | 27 | 13 | 24 | M30 | 130 | 836 | 25 |
| P914130.0016 | P914130.TM30X17001CIN | 130 | 24 | 99 | 30 | 20 | 21 | 21 | 27 | 13 | 24 | M30 | 170 | 1025 | 25 |
| P914130.0020 | P914130.TM30X21001CIN | 130 | 24 | 99 | 30 | 20 | 21 | 21 | 27 | 13 | 24 | M30 | 210 | 1220 | 25 |
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Długości trzpienia na życzenie, przy minimalnej ilości 100 sztuk.
