P911ESD

STOPKA PODPOROWA Z MOCOWANIEM DO PODŁOŻA - WYKONANA Z MATERIAŁU ESD - Z PRZEGUBOWYM TRZPIENIEM TYPU A ZE STALI ORAZ Z KULĄ 12,4

Stopki z tworzywa z mocowaniem – trzpień przegubowy

Arkusz danych Więcej informacji

Produkty alternatywne

16

P700ESD

STOPKA PODPOROWA Z MOCOWANIEM BOCZNYM - WYKONANA Z MATERIAŁU ESD - Z PRZEGUBOWYM TRZPIENIEM TYPU A ZE STALI ORAZ Z KULĄ 12.4

Stopki z tworzywa – trzpień przegubowy
16

P900ESD

MAŁA STOPKA PODPOROWA - WYKONANA Z MATERIAŁU ESD - Z PRZEGUBOWYM TRZPIENIEM TYPU A ZE STALI ORAZ Z KULĄ 12.4

Stopki z tworzywa – trzpień przegubowy
16

P902ESD

STOPKA PODPOROWA Z MOCOWANIEM DO PODŁOŻA - WYKONANA Z MATERIAŁU ESD - Z PRZEGUBOWYM TRZPIENIEM TYPU A ZE STALI ORAZ Z KULĄ 15

Stopki z tworzywa z mocowaniem – trzpień przegubowy
16

P905ESD

MAŁA STOPKA PODPOROWA - WYKONANA Z MATERIAŁU ESD - Z PRZEGUBOWYM TRZPIENIEM TYPU A ZE STALI ORAZ Z KULĄ 15

Stopki z tworzywa – trzpień przegubowy

Opis

Uwagi: Ten artykuł jest wykonany z materiału dodatkowego ESD-C (Electro Static Discharge – Conductive), zgodnie z normami EN IEC 61340-5-1. Produkt ma właściwości przewodzące i zapobiega powstawaniu wyładowań elektrostatycznych, ułatwiając ich przejście do podłoża. Tampodruk w kolorze żółtym (ESD-C) ułatwiający identyfikację. Produkt właściwy dla linii produkcyjnych materiałów elektronicznych oraz do stosowania w atmosferach wybuchowych.

Materiały:

Wzmocniony poliamid z dodatkami przewodzącymi (ESD-C)

Odporna na oleje i tłuszcze.

Powierzchnia:

Satynowana.

Kolor:

Czarny(RAL 9011).

Wkładki:

P911ESD:

Trzpień gwintowany przegubowy (kulka 12,4) z sześciokątną podstawą ze stali ocynkowanej (tolerancja gwintu 6g).

P911CINESD:

Trzpień gwintowany przegubowy (kulka 12,4) z sześciokątną podstawą ze stali inox (AISI 303) (tolerancja gwintu 6g).

Mocowanie do podłoża:

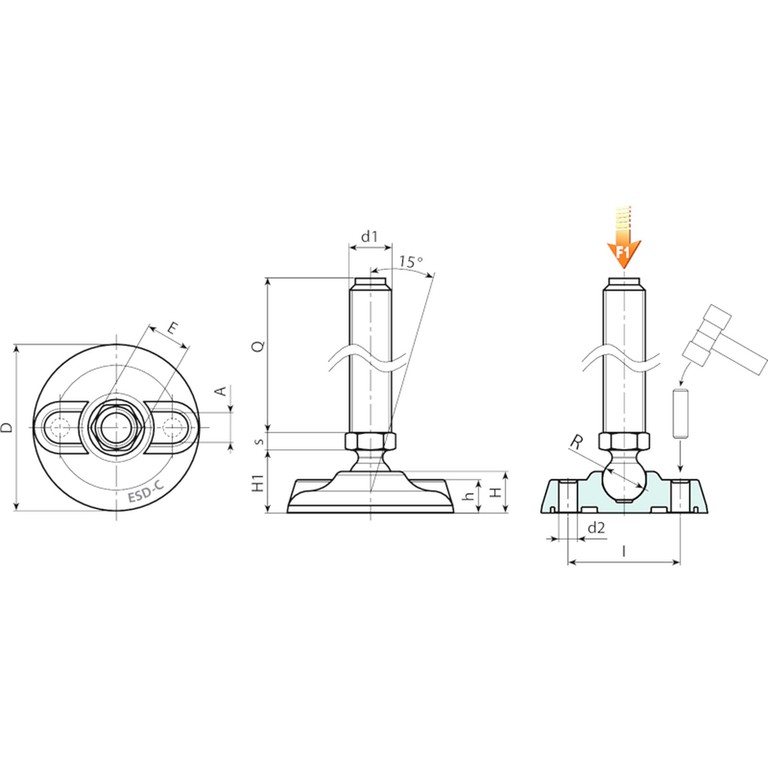

Stopka jest dostarczana z zaślepionymi otworami do mocowania do podłoża. W celi ich otwarcia, należy złamać plastikową membranę (patrz rysunek).

Wykonanie na specjalne zamówienie:

Na życzenie, w zależności od ilości, wkładki mogą być dostarczane w długościach według specyficznych wymogów.

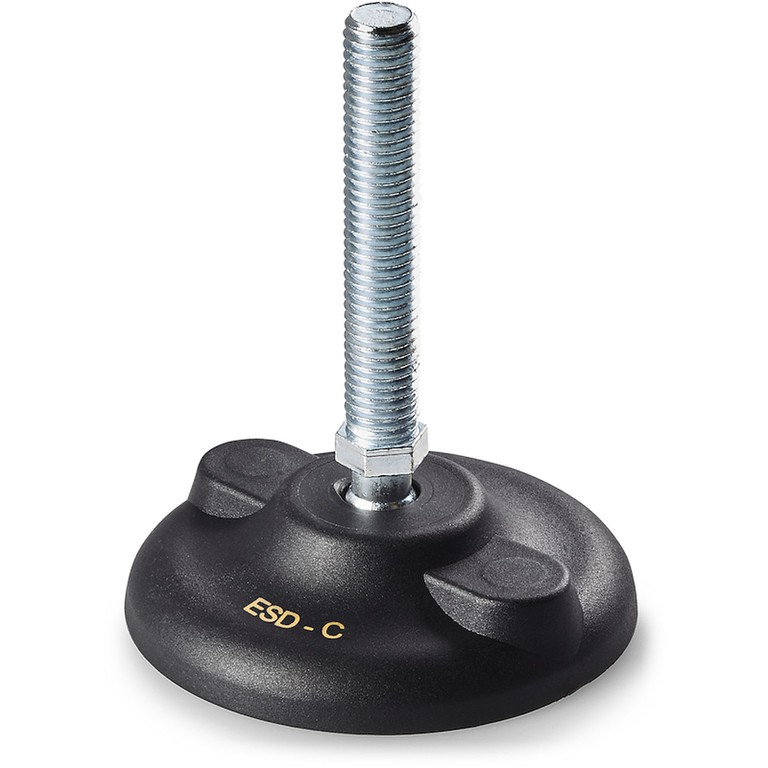

Wersja P911ESD: Stopka podporowa z trzpieniem typu A (z sześciokątem) i kulką 12,4

Kod	Art.	D	H	I	H1	h	A	E	s	d2	R	d1 6g	Q	Waga (g)	F1 (kN)
P911080.0025	P911080.TM08X4501ESD	80	20	54	25.5	16	20	13	5	9	12.5	M8	45	66	10
P911080.0026	P911080.TM08X7001ESD	80	20	54	25.5	16	20	13	5	9	12.5	M8	70	73	10
P911080.0027	P911080.TM10X4501ESD	80	20	54	25.5	16	20	13	5	9	12.5	M10	45	74	10
P911080.0028	P911080.TM10X7001ESD	80	20	54	25.5	16	20	13	5	9	12.5	M10	70	86	10
P911080.0029	P911080.TM10X10001ESD	80	20	54	25.5	16	20	13	5	9	12.5	M10	100	123	10
P911080.0030	P911080.TM12X4501ESD	80	20	54	25.5	16	20	13	5	9	12.5	M12	45	84	10
P911080.0031	P911080.TM12X7001ESD	80	20	54	25.5	16	20	13	5	9	12.5	M12	70	101	10
P911080.0032	P911080.TM12X10001ESD	80	20	54	25.5	16	20	13	5	9	12.5	M12	100	145	10

Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.

Długość trzpienia na życzenie, dla minimalnej ilości 100 sztuk.

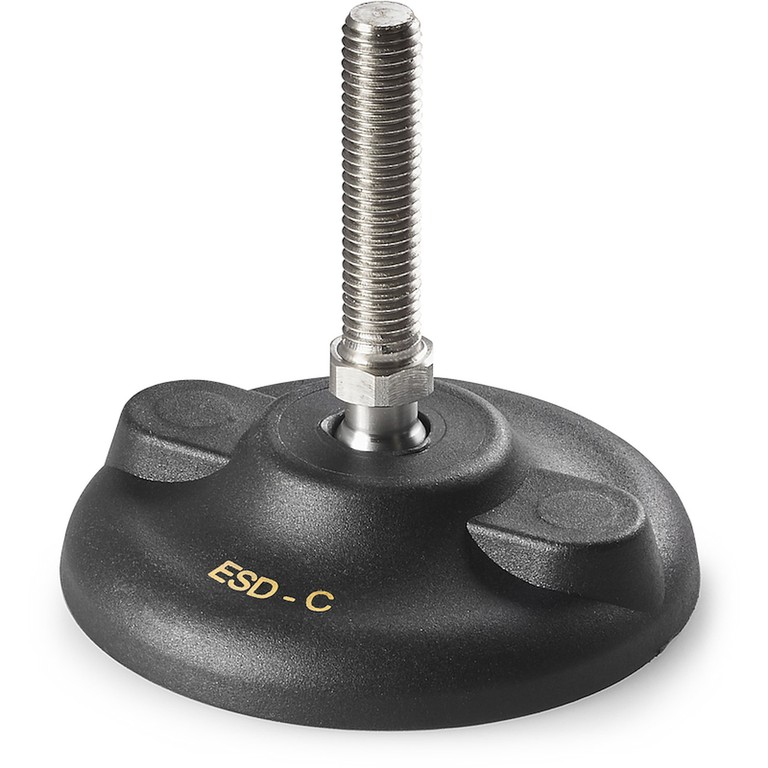

Wersja P911CINESD: Stopka podporowa z trzpieniem typu A - INOX - (z sześciokątem) i kulką 12,4

Kod	Art.	D	H	I	H1	h	A	E	s	d2	R	d1 6g	Q	Waga (g)	F1 (kN)
P911080.0033	P911080.TM08X4501CINESD	80	20	54	25.5	16	20	13	5	9	12.5	M8	45	66	10
P911080.0034	P911080.TM08X7001CINESD	80	20	54	25.5	16	20	13	5	9	12.5	M8	70	73	10
P911080.0035	P911080.TM10X4501CINESD	80	20	54	25.5	16	20	13	5	9	12.5	M10	45	74	10
P911080.0036	P911080.TM10X7001CINESD	80	20	54	25.5	16	20	13	5	9	12.5	M10	70	86	10
P911080.0037	P911080.TM12X4501CINESD	80	20	54	25.5	16	20	13	5	9	12.5	M12	45	84	10
P911080.0038	P911080.TM12X7001CINESD	80	20	54	25.5	16	20	13	5	9	12.5	M12	70	101	10
P911080.0039	P911080.TM12X10001CINESD	80	20	54	25.5	16	20	13	5	9	12.5	M12	100	145	10
