P911
STOPKA PODPOROWA Z MOCOWANIEM DO PODŁOŻA Z PRZEGUBOWYM TRZPIENIEM TYPU A ZE STALI ORAZ Z KULĄ 12,4
Stopki z tworzywa z mocowaniem – trzpień przegubowy
Materiały:
Poliamid wzmocniony. Odporna na oleje i tłuszcze.
Powierzchnia:
Satynowana.
Kolor:
Czarny(RAL 9011).
Wkładki:
P911:
Trzpień gwintowany przegubowy (kulka 12,4) z sześciokątną podstawą ze stali ocynkowanej (tolerancja gwintu 6g).
P911CIN:
Trzpień gwintowany przegubowy (kulka 12,4) z sześciokątną podstawą ze stali inox (AISI 303) (tolerancja gwintu 6g).
Mocowanie do podłoża:

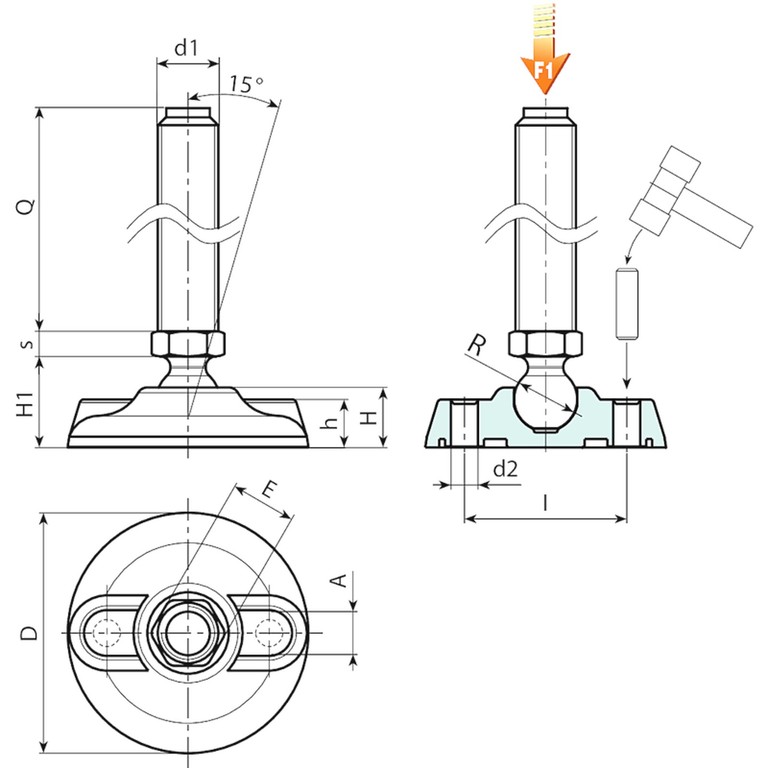

Stopka jest dostarczana z zaślepionymi otworami do mocowania do podłoża. W celi ich otwarcia, należy złamać plastikową membranę (patrz rysunek).
Wykonanie na specjalne zamówienie:
Na życzenie, w zależności od ilości, wkładki mogą być dostarczane w długościach według specyficznych wymogów.
Na życzenie, w zależności od ilości, stopka może być dostarczona w kolorze pomarańczowym (RAL 2004).

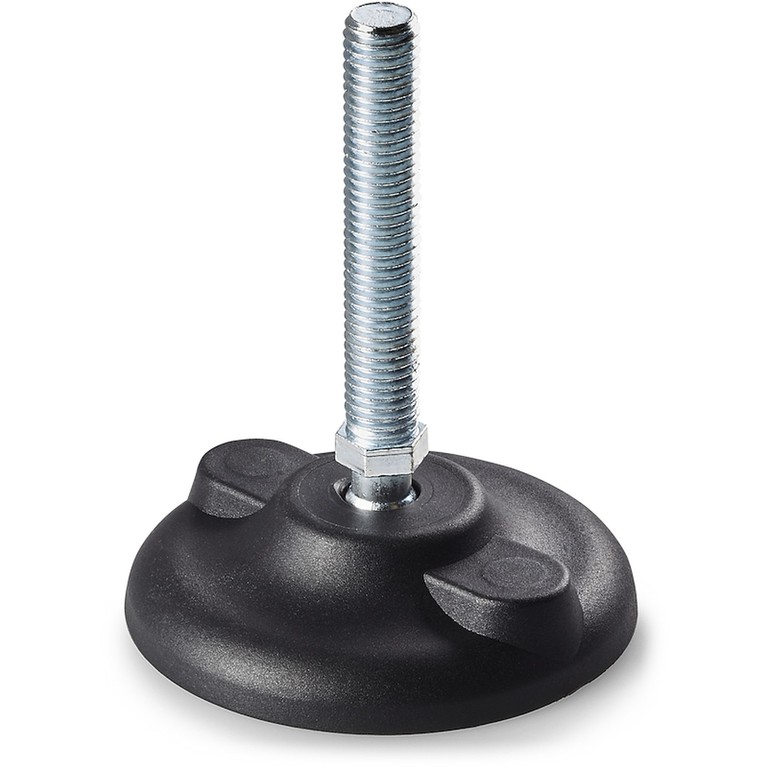

Wersja P911: Stopka podporowa z trzpieniem typu A (z sześciokątem) i kulką 12,4
| Kod | Art. | D | H | I | H1 | h | A | E | s | d2 | R | d1 6g | Q | Waga (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P911080.0001 | P911080.TM08X4501 | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M8 | 45 | 66 | 10 |
| P911080.0003 | P911080.TM08X7001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M8 | 70 | 73 | 10 |
| P911080.0010 | P911080.TM10X4501 | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M10 | 45 | 74 | 10 |
| P911080.0012 | P911080.TM10X7001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M10 | 70 | 86 | 10 |
| P911080.0005 | P911080.TM10X10001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M10 | 100 | 123 | 10 |
| P911080.0018 | P911080.TM12X4501 | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M12 | 45 | 84 | 10 |
| P911080.0021 | P911080.TM12X7001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M12 | 70 | 101 | 10 |
| P911080.0016 | P911080.TM12X10001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M12 | 100 | 145 | 10 |
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Długość trzpienia na życzenie, dla minimalnej ilości 100 sztuk.

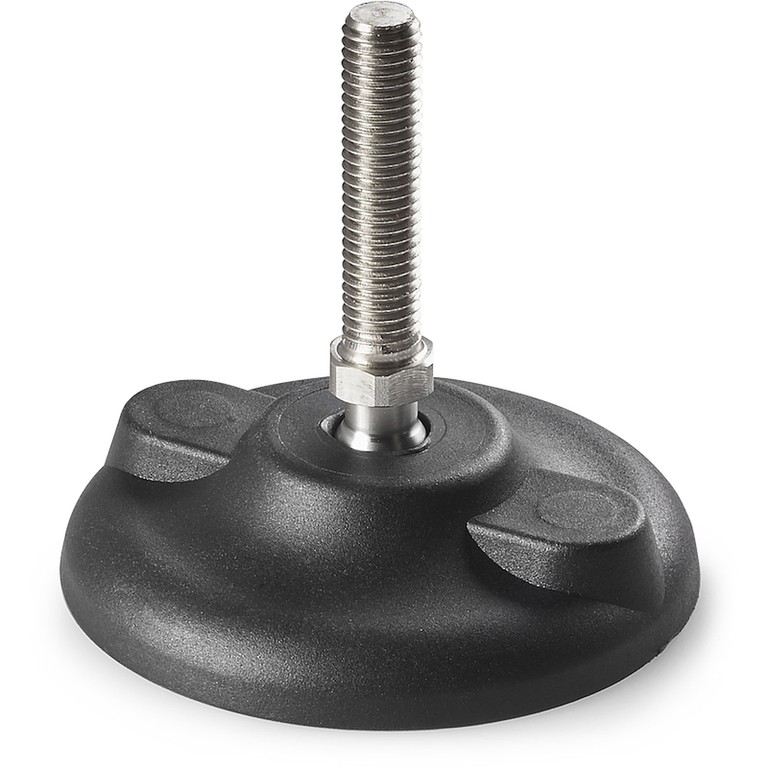

Wersja P911CIN: Stopka podporowa z trzpieniem typu A (z sześciokątem) i kulką 12,4 - ze stali inox.
| Kod | Art. | D | H | I | H1 | h | A | E | s | d2 | R | d1 6g | Q | Waga (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P911080.0002 | P911080.TM08X4501CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M8 | 45 | 66 | 10 |
| P911080.0004 | P911080.TM08X7001CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M8 | 70 | 73 | 10 |
| P911080.0011 | P911080.TM10X4501CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M10 | 45 | 74 | 10 |
| P911080.0013 | P911080.TM10X7001CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M10 | 70 | 86 | 10 |
| P911080.0019 | P911080.TM12X4501CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M12 | 45 | 84 | 10 |
| P911080.0022 | P911080.TM12X7001CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M12 | 70 | 101 | 10 |
| P911080.0017 | P911080.TM12X10001CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M12 | 100 | 145 | 10 |
Uwaga: Wyrażona granica obciążenia F1 jest niższa niż obciążenie niszczące wynoszące 30% i ma charakter statyczny.
Długość trzpienia na życzenie, dla minimalnej ilości 100 sztuk.
